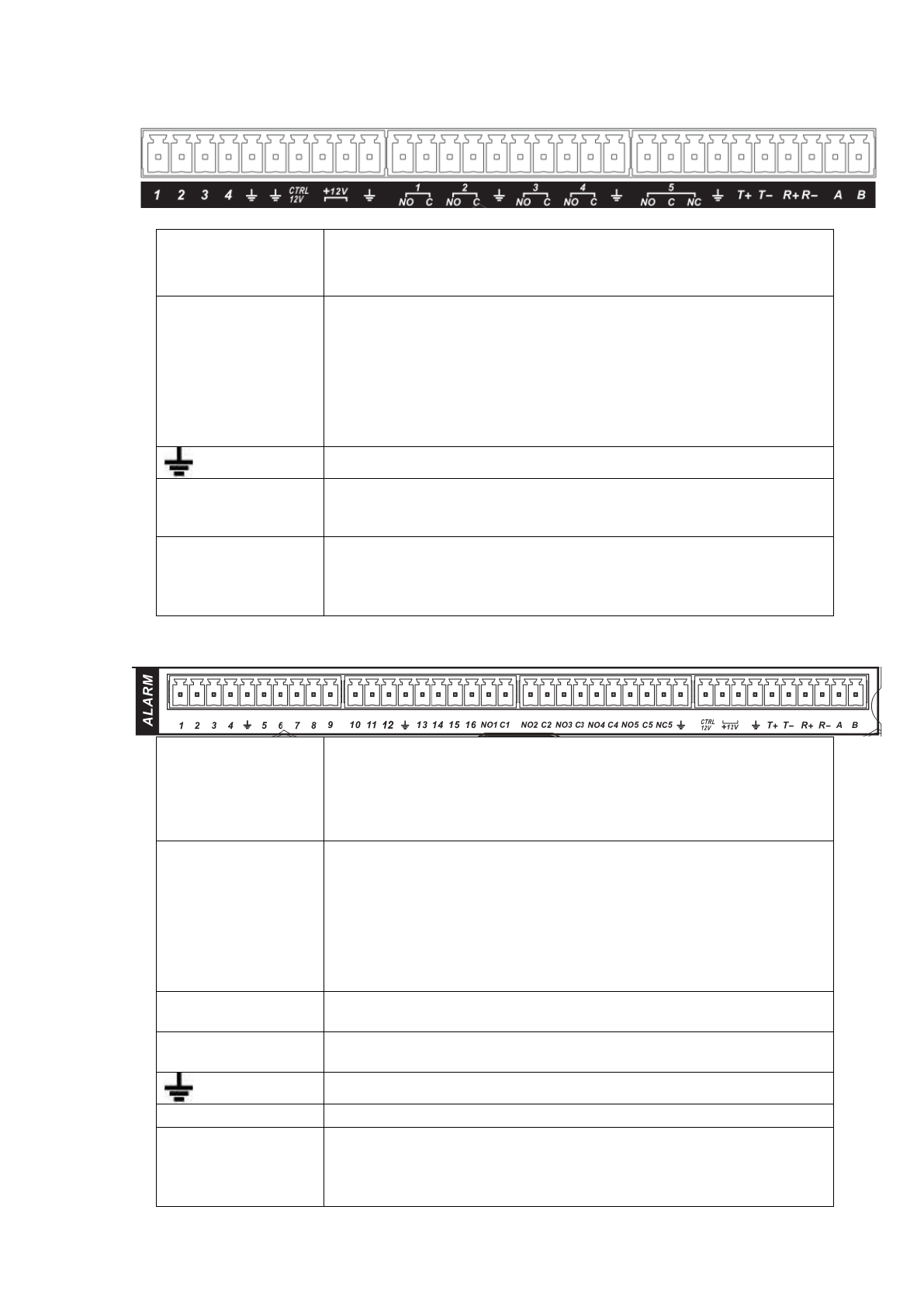

Серия 2U (серия HD-SDI)
В первом ряду,
слева направо:
1
，
2
，
3
，
4
От ALARM 1 до ALARM 4. Тревога становится активной при
низком напряжении.
В первом ряду
после номеров 1-4,
слева направо:
НР1-З1
НР3-З2
НР3-З3
НР4-З4
НР5-З5-НЗ5
Первые 4 группы – это группы нормально разомкнутых
выходов активации (кнопок Вкл/Выкл).
НР5-З5-НЗ5– группа НР/НЗ выходов активации (Кнопки
Вкл/Выкл).
Кабель заземления
T+, T-, R+, R-
Порт RS485
485 A/B
Порт связи 485. Контакты используются управляющими
устройствами, такими как PTZ. Если имеется слишком много
дешифраторов PTZ, параллельно соедините сопротивление
120 Ом между линиями А и В.
Серия 2U (серия 960H)
В первом ряду,
слева направо:
1
，
2
，
3
，
4,, 5, 6, 7,
8, 9, 10, 11, 12, 13,
14, 15, 16
От ALARM 1 до ALARM 16. Тревога становится активной при
низком напряжении.
В первом ряду
после номеров 1-4,
слева направо:
NO1 C1
，
NO2 C2
，
NO3 C3
，
NO4 C4,
NO5 C5 NC5
Первые 4 группы – это группы нормально разомкнутых
выходов активации (кнопок Вкл/Выкл).
NO5 C5 NC5
– группа НР/НЗ выходов активации (Кнопки
Вкл/Выкл).
CTRL 12V
Выход управляющего напряжения. Необходимо закрыть
питание устройства, чтобы отменить тревогу.
+12V
Вход внешнего питания. Для подачи питания +12В (ток
меньше 1А), необходимо периферийное оборудование.
Кабель заземления
T+, T-, R+, R-
Порт RS485
485 A/B
Порт связи 485. Контакты используются управляющими
устройствами, такими как PTZ. Если имеется слишком много
дешифраторов PTZ, параллельно соедините сопротивление
120
Ом между линиями А и В.
