29

в. Для очень длинных проводов сигнала, сопротивление 120 Ом должно быть
параллельно соединено между линиями А и В на дальнем конце, чтобы уменьшить
отражение и гарантировать качество сигнала.

г. Контакты «485 А, В» DVR не могут параллельно соединяться с контактами «порт 485»
другого устройства.

д. Напряжение между линиями А, В дешифратора должно быть меньше 5 В.

4. Убедитесь, что внешнее устройство надежно заземлено.

Неправильное заземление может привести к повреждению микросхемы.

3.7.1

Подробная информация о соединении входа и выхода сигнала
тревоги

Информация  о  входах  и  выходах  тревожной  сигнализации  приведена  в  следующей
таблице.

Важно

Обратитесь к спецификациям для получения информации о числе каналов входа и
выхода сигнала тревоги. Не просто считайте число каналов входа и выхода сигнала
тревоги в соответствии с портами на задней панели.

3.7.1.1

Серия 1U

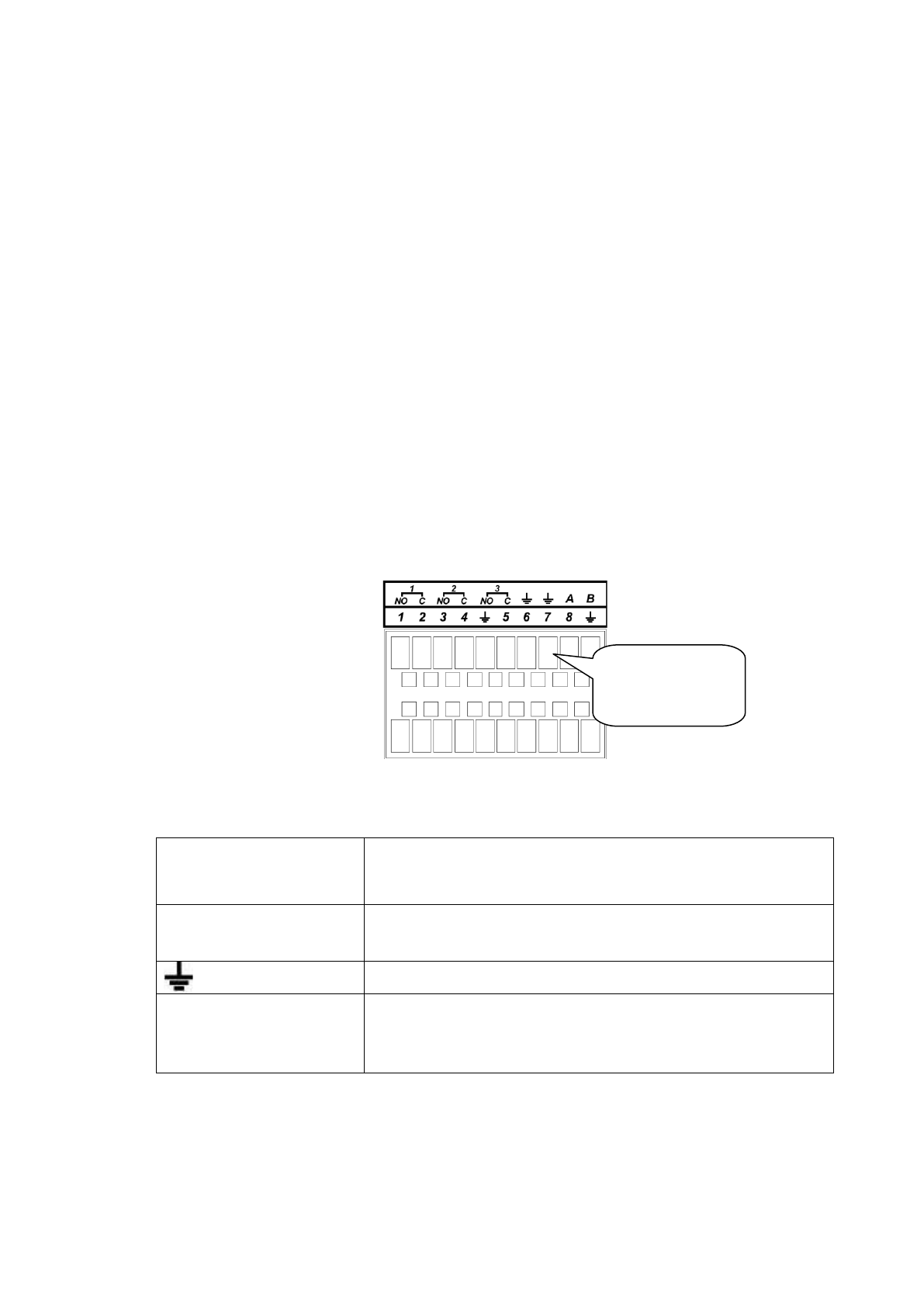

Интерфейс устройства серии с 4-8-каналами показан на Рис. 3-1.

Рис.

3

-

1.

Во втором ряду, слева
направо (см. рис. 3-1)

1

，

2

，

3

，

4

，

5

，

6

，

7

，

8.

От ALARM 1 до ALARM 8. Тревога становится активной
при низком напряжении.

В первом ряду, слева
направо

1-

НР-З, 2-НР-З, 3-НР-З

Три группы нормально разомкнутых выходов активации
(кнопок Вкл/Выкл).

Кабель заземления

485 A/B

Порт связи 485. Контакты используются управляющими
устройствами, такими как PTZ. Если имеется слишком
много дешифраторов PTZ, параллельно соедините
сопротивление 120 тераОм между линиями А и В.

Интерфейс 16-канального устройства показан на Рис. 3-2

Подключение
кабеля
