многих  устройствах,  таких  как  телефон,  компьютерная  сеть,  аналоговая  связь,
цифровая  связь,  кабельное  телевидение  и  спутниковые  антенны.  Вы  должны
установить  разрядник  для  всех  входных  портов,  особенно  находящихся  вне
помещения.



Разрядник  кабеля  питания  антенны.  Он  подходит  для  антенной  системы

передатчика  или  системы  устройств  при  получении  беспроводного  сигнала.  Он
также использует последовательное соединение.

При выборе разрядника обращайте внимание на тип порта и надежность заземления. Для
некоторого

важного

оборудования

необходимо

использовать

специальный

экранированный  кабель.  Не  соединяйте  параллельно  непроницаемый  для  влияния
молнии  кабель  заземления  с  кабелем  заземления  разрядника.  Убедитесь,  что  они
расположены на достаточном расстоянии друг от друга и соответственно заземлены.



2. Формы заземления

Известно,  что  заземление  является  очень  сложной  технологией  в  проектировании
электромагнитной  совместимости,  так  как  здесь  отсутствует  систематическая  теория.
Существует  много  схем  заземления,  и  выбор  схемы  зависит  от  структуры  и
эксплуатационных  характеристик  системы.  Изложенное  ниже  представляет  собой
некоторый успешный опыт из нашей прошлой работы.



Одноточечное заземление.

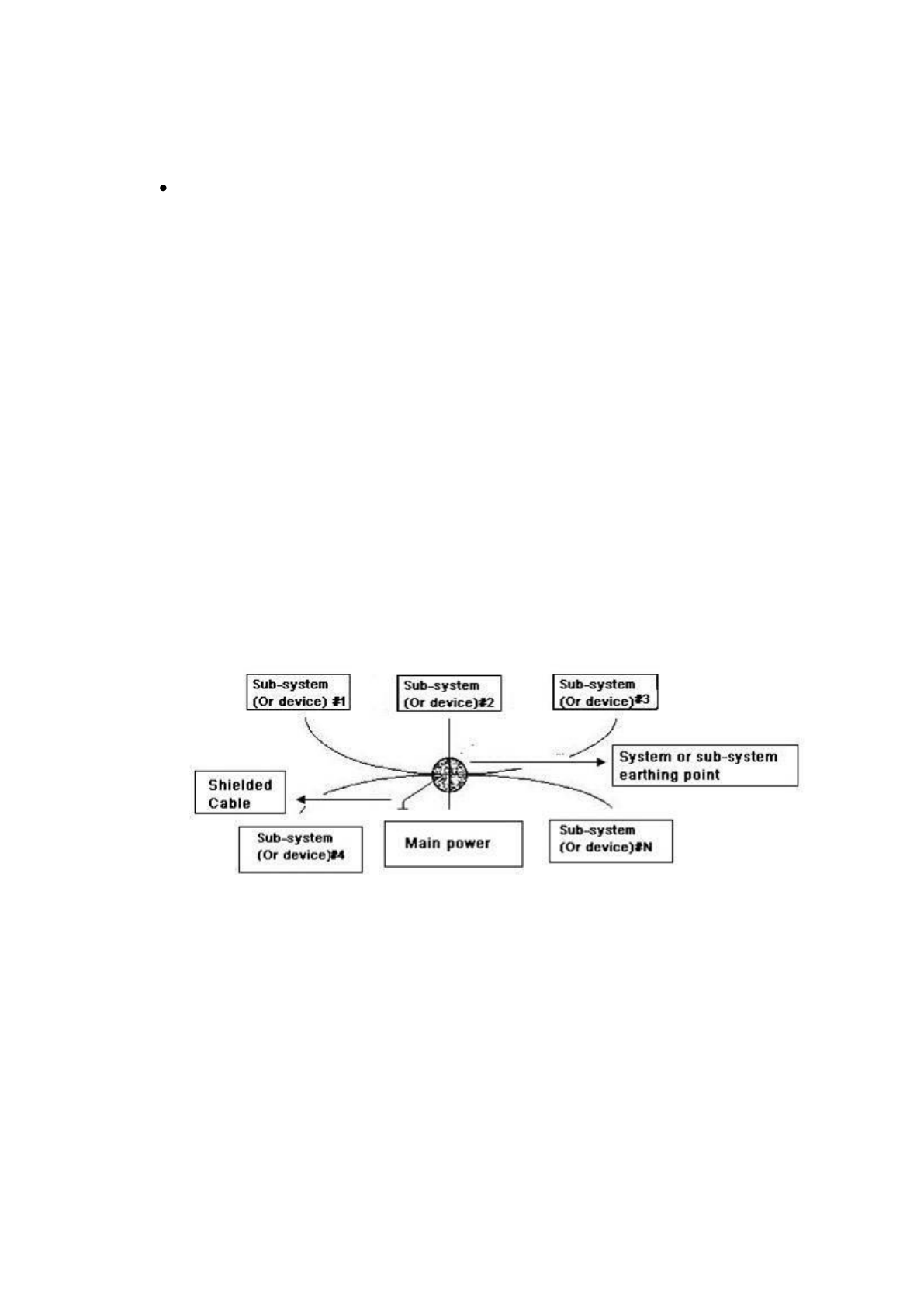

На следующем рисунке показано одноточечное заземление.

Это  соединение  обеспечивает  общий  порт,  позволяя  передавать  сигнал  во  многие  цепи.
Если  общий  порт  отсутствует,  возникает  ошибка  при  передаче  сигнала.  В  одноточечном
заземлении, каждая цепь заземлена только один раз, и цепи соединены в одном и том же
порту. Так как имеется единственный общий порт, то отсутствует цепь, и, следовательно,
нет помех.



Многоточечное  заземление:



На  следующем  рисунке  вы  видите,  что  внутренняя  цепь

использует  шасси  в  качестве  общей  точки.  В  то  же  время  шасси  всех  устройств
используют заземление как общий порт. В этом соединении структура заземления может
обеспечить  более  низкое  сопротивление  заземления,  потому  что,  когда  есть
многоточечное  заземление,  каждый  кабель  заземления  является  максимально  коротким.
Параллельное  соединение  кабеля  может  также  уменьшить  общую  проводимость
проводника  заземления.  В  высокочастотной  цепи  мы  должны  использовать
многоточечное  заземление,  и  каждый  кабель  должен  соединяться  к  земле.  Длина
заземления должна быть меньше 1/20 длины волны сигнала.
