27

Во втором ряду, слева
направо (см. рис. 3-1)

1

，

2

，

3

，

4

，

5

，

6

，

7

，

8.

От ALARM 1 до ALARM 8. Тревога становится активной
при низком напряжении.

В первом ряду, слева
направо

1-

НР-З, 2-НР-З, 3-НР-З

Три группы нормально разомкнутых выходов активации
(кнопок Вкл/Выкл).

Кабель заземления

485 A/B

Порт связи 485. Контакты используются управляющими
устройствами, такими как PTZ. Если имеется слишком
много дешифраторов PTZ, параллельно соедините
сопротивление 120 тераОм между линиями А и В.

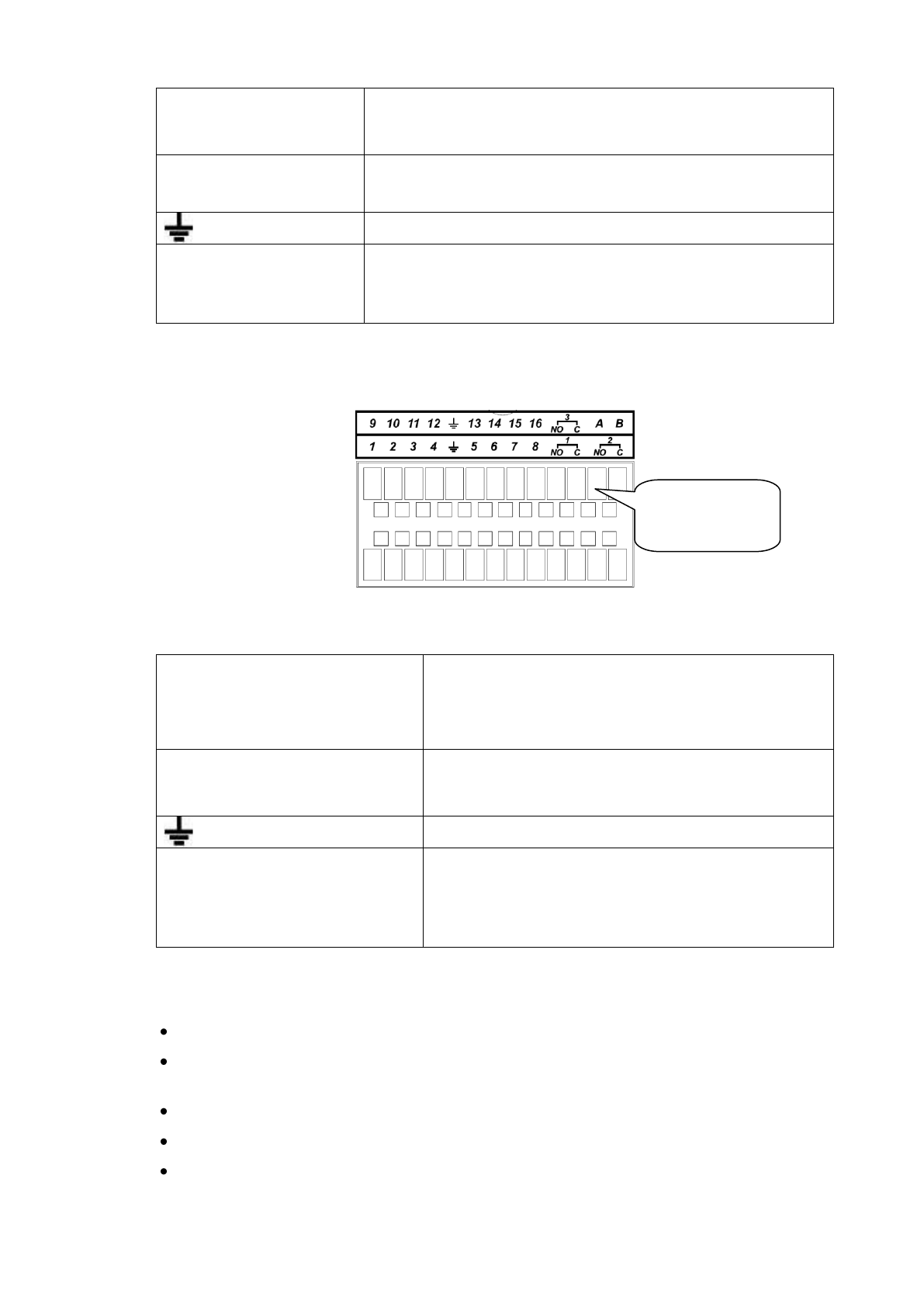

Интерфейс 16-канального устройства показан на Рис. 3-2

Рис. 3

-

2

Во втором ряду, слева направо

1

，

2

，

3

，

4

，

5

，

6

，

7

，

8. И в

первом ряду, слева направо

9

，

10

，

11

，

12

，

13

，

14

，

15

，

16

От ALARM 1 до ALARM 16. Тревога становится
активной при низком напряжении.

на первой линии, слева направо

3-

НР-З, и на второй линии слева

направо 1-НР-З

，

2-

НР-З.

Три группы нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).

Кабель заземления

485 A/B

Порт связи 485. Контакты используются
управляющими устройствами, такими как PTZ.
Если имеется слишком много дешифраторов
PTZ, параллельно соедините сопротивление
120

Ом между линиями А и В.

3.7.2

Входной порт сигнала тревоги

Ниже представлена подробная информация.

Нормально разомкнутый и нормально замкнутый тип.

Соедините  параллельно  конец  COM  и  конец  GND  детектора  тревоги  (Обеспечьте
внешнее питание для детектора питания).

Параллельно соедините Заземление DVR и заземление детектора тревоги.

Соедините порт NC датчика тревоги к входу (ALARM) сигнала тревоги DVR

Используйте  заземление  DVR,  если  используется  внешнее  питание  устройства
тревожной сигнализации.

Подключение
кабеля
