16

ИК-приемник

IR

Он  предназначен  для  приема  сигнала  от  удаленного
элемента управления.

Индикатор
тревоги

Alarm

С  его  помощью  пользователь  определяет,  имеется  ли
входной  сигнал  от  наружного  сигнального  устройства.
Индикатор  загорается,  когда  имеется  сигнал  внешней
тревоги.  Индикатор  отключается,  когда  прекращается
сигнал внешней тревоги.

2.2

Задняя панель

2.2.1

Серия 1U

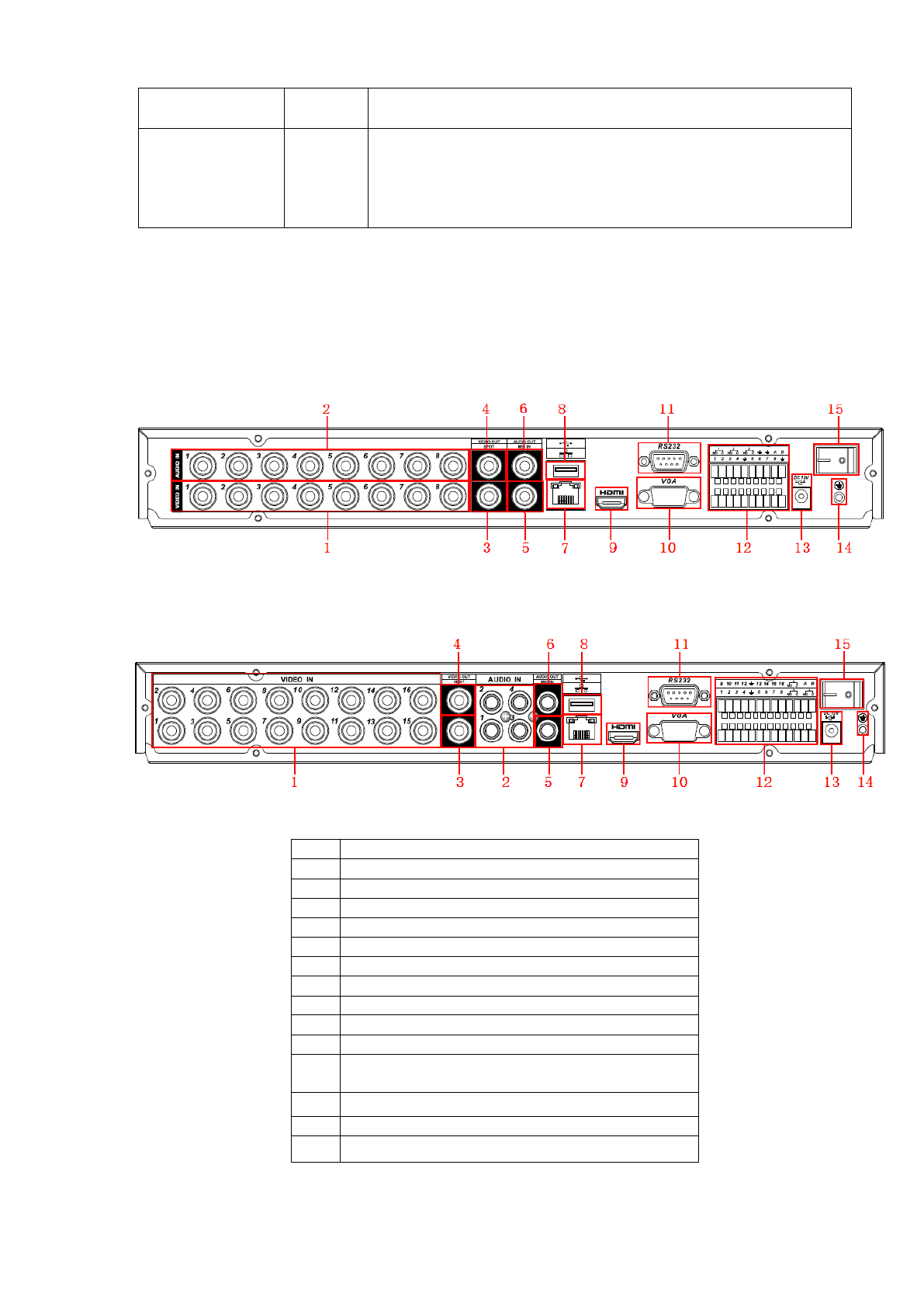

Задняя панель 4-8-канальной серии DVR показана ниже на Рис. 2-2.

Рис. 2

-

2.

Задняя панель 16-8-канальной серии DVR показана ниже на Рис. 2-3.

Рис. 2

-

3.

1

Входной видеосигнал

2

Звуковой вход

3

Точечный видео выход

4

Видео выход CVBS

5

Двусторонний голосовой вход

6

Звуковой выход

7

Сетевой порт

8

Порт USB

9

Порт HDMI

10

Видео выход VGA

11

Порт RS232

12

Вход сигнала тревоги/выход сигнала
тревоги/порт RS485

13

Разъем питания

14

Порт GND

15

Кнопка включения/выключения
