г. Тип сигнала тревоги может быть либо НР (нормально разомкнутый) либо НЗ
(нормально замкнутым).

e. д. При соединении двух DVR или соединении DVR с другим устройством, используйте
реле для их разделения.

2. Выход сигнала тревоги

Выходной  порт  сигнала  тревоги  не  должен  напрямую  соединяться  к  нагрузке  большой
мощности.  Ток  не  должен  превышать  1 А  во  избежание  больших  токов,  которые  могут
привести  к  повреждению  реле.  Используйте  совместный  пускатель  для  создания
соединения между выходным портом сигнала тревоги и нагрузкой.

3. Как соединить дешифратор PTZ

а. Убедитесь, что дешифратор имеет общее заземление с DVR, в противном случае
невозможно контролировать PTZ. Рекомендуется экранированный витой провод, и для
соединения к заземлению используется экранированный слой.

б. Избегайте высокого напряжения. Обеспечьте правильную разводку и меры защиты от
молнии.

в. Для очень длинных проводов сигнала, сопротивление 120 Ом должно быть
параллельно соединено между линиями А и В на дальнем конце, чтобы уменьшить
отражение и гарантировать качество сигнала.

г. Контакты «485 А, В» DVR не могут параллельно соединяться с контактами «порт 485»
другого устройства.

д. Напряжение между линиями А, В дешифратора должно быть меньше 5 В.

4. Убедитесь, что внешнее устройство надежно заземлено.

Неправильное заземление может привести к повреждению микросхемы.

3.7.1

Подробная информация о соединении входа и выхода сигнала
тревоги

Информация о входах и выходах тревожной сигнализации приведена в следующей
таблице.

Важно

Обратитесь к спецификациям для получения информации о числе каналов входа и
выхода сигнала тревоги. Не просто считайте число каналов входа и выхода сигнала
тревоги в соответствии с портами на задней панели.

3.7.1.1

Серия 1U

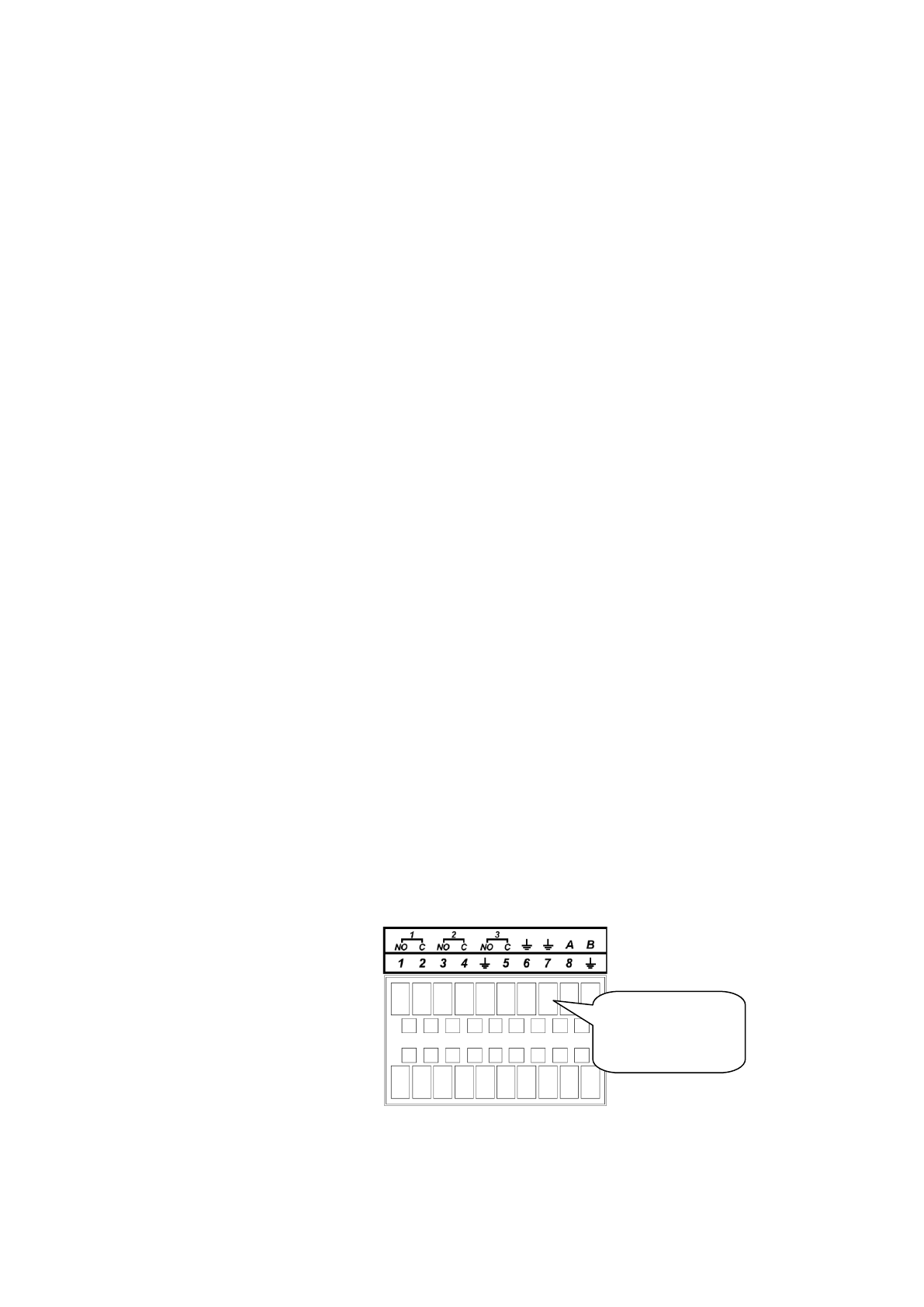

Интерфейс устройства серии с 4-8-каналами показан на Рис. 3-1.

Рис.

Подключение
кабеля
