69

Запись изображений от внешней аппаратуры по
таймеру (EXT LINK)

Если к разъему AV2 видеомагнитофона при помощи 21-выводного
кабеля подсоединена внешняя аппаратура (например, спутниковый
приемник) с функцией таймера, записью в видеомагнитофоне можно
управлять со стороны этой аппаратуры.

Убедитесь в том, что для разъема [AV2] выбрана функция
[EXT LINK 1] или [EXT LINK 2]. (См. стр. 77.)

После выполнения программирования таймера следует переключить
внешнюю аппаратуру в режим ожидания записи по таймеру
(см. руководство по эксплуатации этой аппаратуры).

1)

Нажмите кнопку [EXT LINK]

(48)

 на видеомагнитофоне для

переключения его в режим ожидания записи по таймеру.

• Пока видеоизображение передается

спутниковым или цифровым
приемником, это изображение
записывается на видеомагнитофоне.
Сообщение о записи выдается на
экран телевизора.
(Только при выборе [EXT LINK 2])
Для удаления сообщения нажмите кнопку [OK]

(24)

.

2)

Чтобы отменить режим управления от внешней аппаратуры,
отключите режим ожидания записи по таймеру, вновь нажав
кнопку [EXT LINK]

(48)

.

Примечания:

• Для того чтобы телевизор автоматически переключался на воспроизведение

изображения с видеомагнитофона, переведенного в режим
воспроизведения, подсоедините разъем AV1 видеомагнитофона к
телевизору при помощи 21-выводного кабеля.

• Некоторые внешние видеоустройства могут не иметь описанной выше

функции (см. руководство по эксплуатации видеоустройства).

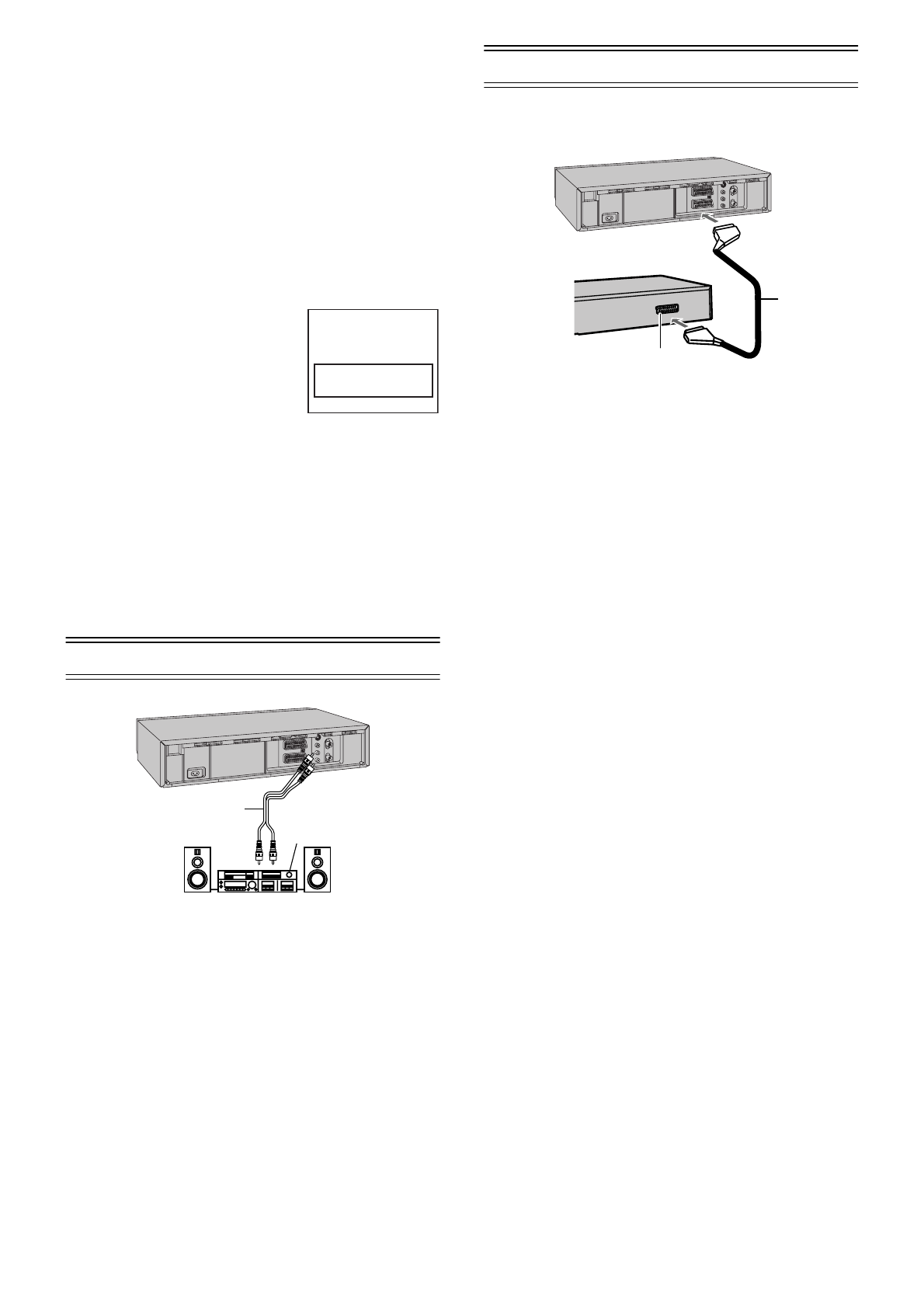

Подсоединение стереоусилителя

1  Аудиокабель (не поставляется)
2

Стереоусилитель (не поставляется)

3  Входные аудиогнезда

1)

Подсоедините аудиокабель (не поставляется) к гнездам
аудиовыходов видеомагнитофона и гнездам аудиовходов
стереоусилителя.

2)

Подсоедините сетевой шнур стереоусилителя к розетке сети
переменного тока.

Подсоединение декодера

Под декодером понимается устройство, используемое для
декодирования зашифрованных ТВ-сигналов (Платное ТВ).

1  Декодер (не поставляется)
2  21-выводной разъем Scart
3  Кабель с 21-выводным разъемом Scart (не поставляется)

1)

Подсоедините кабель с 21-выводным разъемом Scart
(не поставляется) к 21-выводному разъему Scart AV2 на
видеомагнитофоне и к 21-выводному разъему Scart декодера.

2)

Подсоедините сетевой шнур декодера к розетке сети
переменного тока.

3)

Выберите для разъема [AV2] значение [DECODER].
Подробные сведения приведены на стр. 77.

Функция AV Link

Если видеомагнитофон подсоединен к телевизору при помощи кабеля
с 21-выводным разъемом Scart, можно использовать кнопку [AV LINK]

(35)

 для переключения телевизора из режима обычного ТВ-приема

на канал воспроизведения видеоизображений (Аудиовидеовход)
(и наоборот). В режиме видеомагнитофона (когда появляется
индикатор [VCR]) телевизор переключен на канал воспроизведения
видеоизображений (Аудиовидеовход). В ТВ-режиме (когда индикатор
[VCR] не появляется) телевизор переключен в режим приема ТВ-
программ.
• Если нажать кнопку [MENU]

(7)

 для вызова меню на экран

телевизора, телевизор также автоматически переключается в
режим видеомагнитофона. Однако в этом случае индикатор [VCR]
не появляется.

• При активизации воспроизведения в видеомагнитофоне телевизор

автоматически переключается в режим видеомагнитофона. Но при
воспроизведении нельзя переключить телевизор обратно в ТВ-
режим.

• Если при переключении в ТВ-режим на видеомагнитофоне выбрана

станция платного ТВ, изображение на экране телевизора будет
зашифровано при выборе этой станции на телевизоре. В этом
случае следует переключиться в режим видеомагнитофона, либо
выбрать аудиовидеовход на телевизоре.

Совет:

• [RGB] означает отдельные красный/зеленый/синий цветовые сигналы.

Если подсоединить телевизор с функцией ввода сигналов RGB к разъему
AV1 видеомагнитофона, а декодер с функцией выдачи сигналов RGB – к
разъему AV2, телевизор сможет принимать входной сигнал RGB от декодера
через видеомагнитофон.

Идет запись

программы

1

2

3

1

2

3
