Воспроизведение

58

Воспроизведение

изображения на

экране телевизора

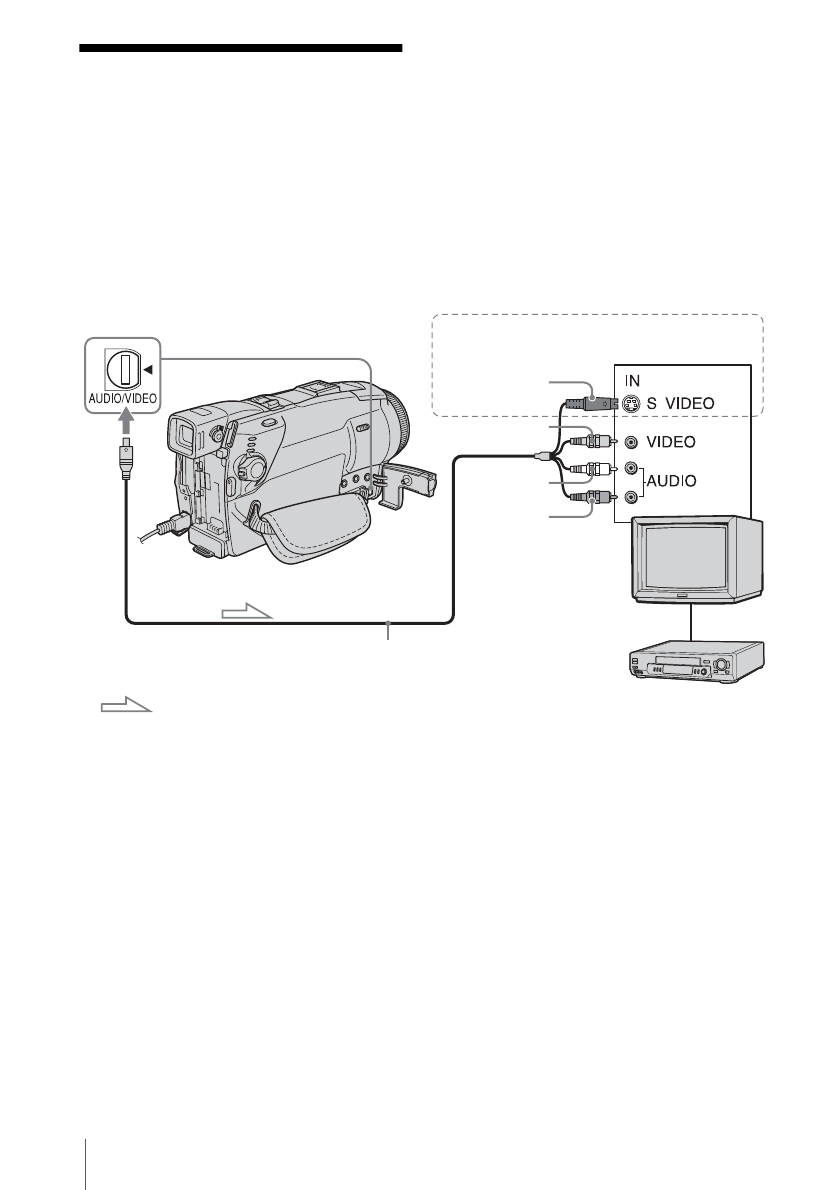

Как показано на рисунке ниже,

подсоедините видеокамеру

к телевизору при помощи прилагаемого

соединительного кабеля A/V.

Подсоедините прилагаемый

к видеокамере адаптер переменного

тока к сетевой розетке для подачи

питания (стр. 14).

См. также инструкции по

эксплуатации, прилагаемые

к подключаемым устройствам.

Для копирования на другую кассету

см. стр. 94.

*1 Прилагаемый соединительный кабель A/V

оборудован видеоштeкepом и штекером
S video для передачи видеосигналов.

*2 Это соединение позволяет получить более

высококачественное изображение формата
DV. Если на устройстве, к которому
выполняется подключение, имеется гнездо
S Video, подсоедините штекер S Video к этому
гнезду вместо подсоединения желтого
штекера видео. Если подсоединен только
штекер S Video, звук выводиться не будет.

Если к видеомагнитофону подсоединен
телевизор

Подключите видеокамеру к входному
гнезду LINE IN видеомагнитофона
с помощью соединительного кабеля A/V.
Установите селектор входного сигнала
на видеомагнитофоне в положение LINE.

Если используется монофонический
телевизор (т.е. на нем имеется только
одно входное гнездо для аудиосигнала)

Подсоедините желтый штекер
соединительного кабеля A/V к входному
гнезду видеосигнала, а белый или красный
штекер - к входному гнезду аудиосигнала
на телевизоре или видеомагнитофоне.
Для воспроизведения звука
в монофоническом режиме используйте
соединительный кабель (приобретается
дополнительно).

Прохождение сигнала

 Гнездо AUDIO/VIDEO

Если на телевизоре или видеомагнитофоне
имеется гнездо S video

*

2

Желтый

Белый

Красный

Видеомагнитофоны или телевизоры

Штекер S video
(черный)

A/V Соединительный кабель (прилагается)

*

1
