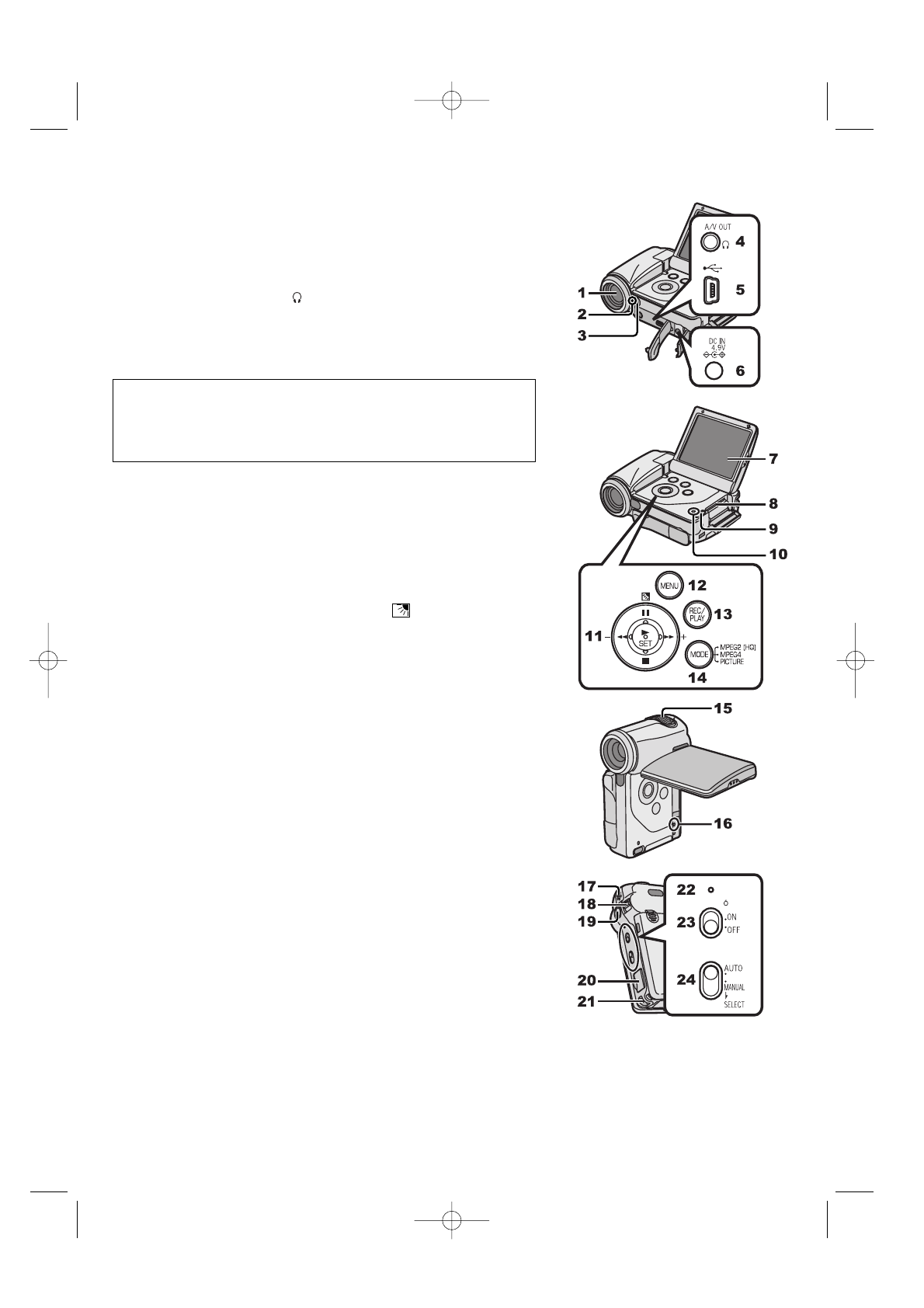

Устройство и органы управления

1

Объектив (стр.73)

2

Индикатор записи (стр.17)

3

Датчик дистанционного управления (стр.65)

4

Выход аудио/видео [

A/V OUT

] (стр.52)

Гнездо для наушников [    ] (стр.63)

5

Порт USB (стр.60)

6

Вход питания (постоянный ток) [

DC IN 4.9V

] (стр.10)

7

Жидкокристаллический монитор (стр.10)

Вследствие некоторых ограничений в технологии произ-
водства жидкокристаллических панелей возможно появле-
ние крошечных ярких или темных точек на ЖК-мониторе
вашей видеокамеры. Это не является неисправностью и не
влияет на качество записываемого изображения.

8

Слот Карты Памяти SD (стр.12)

9

Задвижка крышки слота Карты Памяти SD (стр.12)

10

Индикатор обращения к Карте Памяти SD [

ACCESS

] (стр.76)

11

Многофункциональная кнопка
управления/выбора функции
[

1

/

¡

/

7

/

6

/

SET

] (стр.16, 27, 31, 32)

Компенсация фонового освещения [      ] (стр.33)

12

Кнопка Меню [

MENU

] (стр.16)

13

Кнопка выбора режима записи/воспроизведения
[

REC/PLAY

] (стр.15)

14

Кнопка выбора режима [

MODE

] (стр.15)

15

Стереофонический микрофон (встроенный)

16

Кнопка сброса [

RESET

] (стр.21, 84)

17

Громкоговоритель

18

Регулятор трансфокатора [

T/W

] (стр.33)

Регулятор громкости [

+VOL-

] (стр.29)

19

Кнопка включения/остановки записи [

START/STOP

]

(стр.25, 26, 30)

20

Разъем для базового блока AV Cradle [

MULTI

] (стр.11)

21

Держатель ремня (стр.65)

22

Индикатор питания (стр.10)

23

Выключатель питания [

ON/OFF

] (стр.15)

24

Переключатель настройки: автоматическая/ручная/выбор
[

AUTO/MANUAL/SELECT

] (стр.34, 35)
