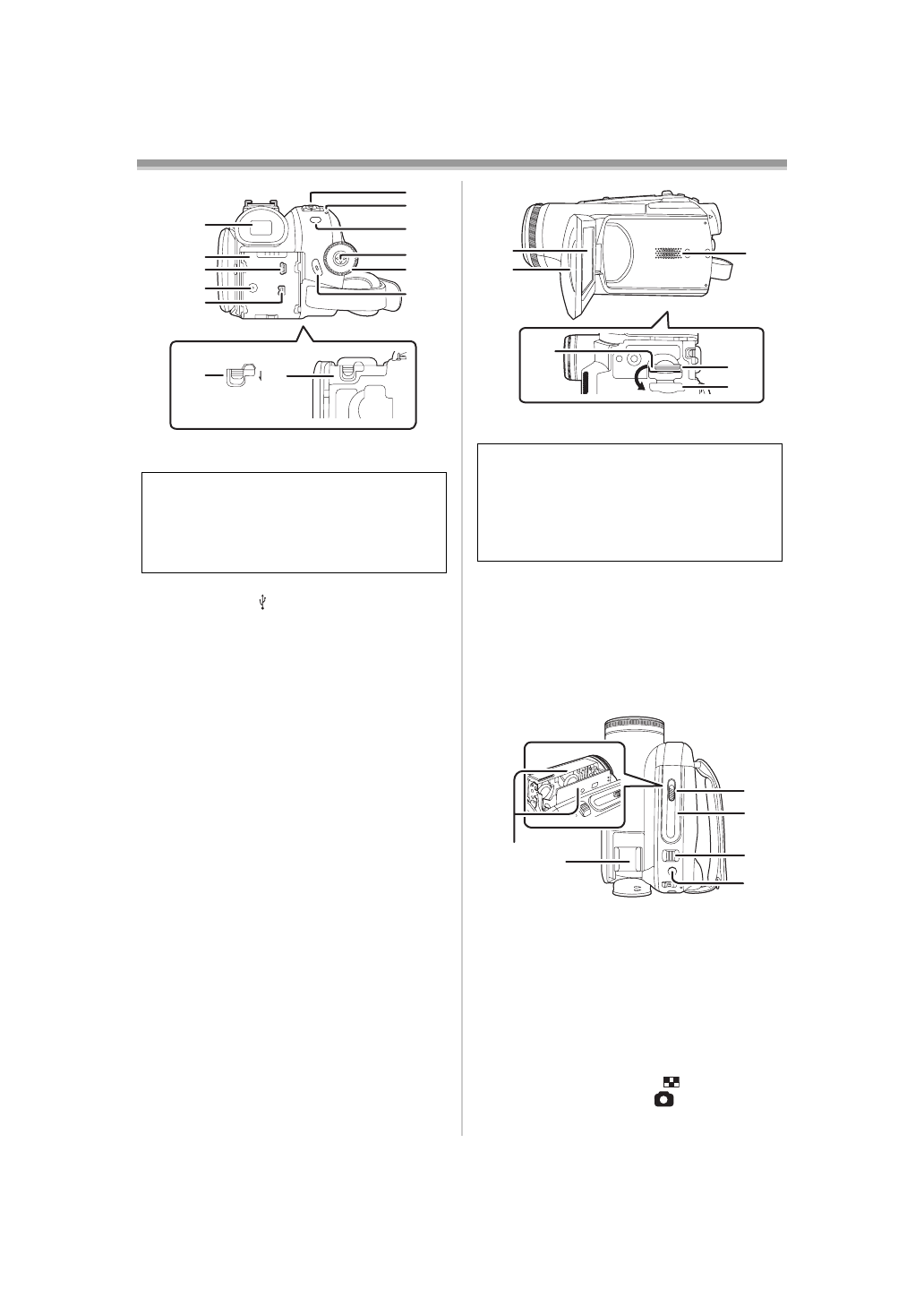

Перед використанням

77

LSQT1124

(8)

Видошукач

-82-, -134-

(9)

Тримач батареї

-79-

(10)

Гніздо USB [ ]

-116-

(11)

Вхід живлення постійного струму
[DC/C.C.IN]

-79-

(12)

Гніздо вхід/вихід ЦВ [DV]

-112-, -113-

(13)

Важілець вилучення акумулятора
[BATTERY]

-80-

(14)

Вимикач живлення [OFF/ON]

-81-

(15)

Індикатор стану

-81-

(16)

Кнопка меню [MENU]

-88-

(17)

Джойстик

-86-

(18)

Диск робочого режиму

-86-

(19)

Кнопка пуску/зупинення запису

-93-

(20)

Монітор РКД

-82-, -134-

(21)

Відкрита частина монітора РКД

-82-

(22)

Динамік

-106-

(23)

Лампочка доступу до картки пам’яті
(тільки NV-GS85)

-85-

(24)

Гніздо картки пам’яті
(тільки NV-GS85)

-85-

(25)

Кришка гнізда картки пам’яті
(тільки NV-GS85)

-85-

(26)

Тримач касети

-84-

(27)

Посадочне місце для додаткового
приладдя

≥

Такі прилади, як відеолампа постійного
струму (VW-LDC10E; постачається окремо),
кріпляться тут.

(28)

Важілець викиду касети [OPEN/EJECT]

-84-

(29)

Кришка касетного відсіку

-84-

(30)

Важілець трансфокатору [W/T]

-97-

Регулятор гучності [

s

/VOL

r

]

-106-

(31)

Кнопка фотознімку [

]

-95-, -96-, -101-

Внаслідок обмежень технології
виробництва РКД можлива наявність на
екрані видошукача дрібних яскравих або
темних цяток. Але це не є несправністю і
не впливає на записане зображення.

BATTERY

(8)

(9)

(10)
(11)
(12)

(14)

(15)

(16)

(17)
(18)

(19)

(13)

Внаслідок обмежень технології
виробництва РКД можлива наявність на
екрані РК-відеомонітора дрібних
яскравих або темних цяток. Але це не є
несправністю і не впливає на записане
зображення.

(20)
(21)

(22)

(23)

(24)

(25)

(26)

(28)

(29)

(30)
(31)

(27)
