Внешний монитор

Данную камеру можно подключить к внешнему монитору, как показано на рисунке ниже.

≥

Если данную камеру подключить к 4K-совместимому внешнему монитору с помощью кабеля
HDMI и воспроизвести сцены, записанные с установкой их размера на 4K (4096

k

2160) или UHD

(3840

k

2160) в [ФОРМАТ ЗАПИСИ], можно наслаждаться высокой четкостью видео формата 4K.

Если внешний монитор не поддерживает видео 4K, можно изменить настройку [Разрешение]
или [ОГР. ВЫВОДА HDMI UHD] и воспроизвести видеоролики 4K с более низким разрешением.

≥

Если в режиме записи [ФОРМАТ ЗАПИСИ] установить на [UHD 2160/59.94p 150M] или [UHD 2160/
50.00p 150M], а затем подключить данную камеру к 4K-совместимому внешнему монитору с
помощью кабеля HDMI, изображения будут выводиться в формате 3840

k

2160 во время

остановки записи и в формате 1920

k

1080 во время записи или PRE-REC. Обратите внимание,

что изображение на экране данной камеры и на внешнем мониторе исчезает на несколько секунд
при каждом запуске или остановке записи или при каждом включении/выключении PRE-REC.
Такие нарушения не происходят в случае установки [Разрешение] на [1080p] или [1080i],
когда изображения выводятся в формате 1920

k

1080.

≥

Это устройство не совместимо с VIERA Link.

≥

Используйте имеющийся в продаже кабель High Speed HDMI.
Рекомендуется по возможности использовать кабель длиной 3 м или меньше.

≥

Используйте имеющийся в продаже кабель BNC с двойным экранированием, аналогичный 5C-FB.

Если при подключении с помощью кабеля HDMI используется преобразователь HDMI в
DVI и т. п., подключайте кабель HDMI к разъему данной камеры в последнюю очередь.
Если кабель HDMI подключить к разъему данной камеры в первую очередь, это
может привести к неисправности.

AUDIO

OUT

VIDEO

OUT

SDI

OUT











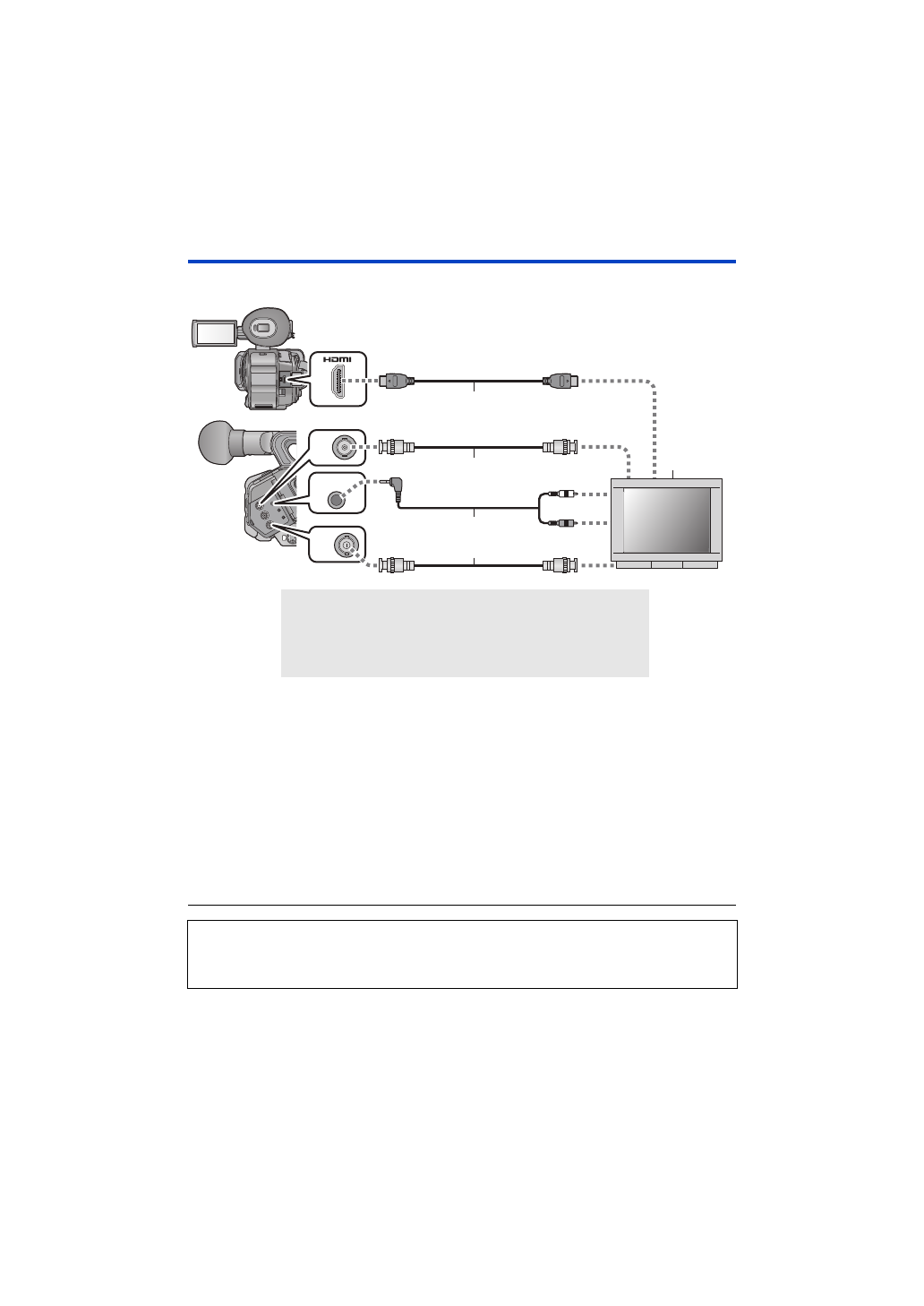

A

Кабель HDMI (поставляется отдельно)

B

Кабель BNC (имеется в продаже)

C

Аудиокабель (имеется в продаже)
3,5 мм гнездо для кабеля RCA

D

Внешний монитор
