1

Разъем USB HOST

2

Разъем USB DEVICE

3

Разъем HDMI OUT [HDMI]

4

Ручка

5

Кнопка блокировки бленды

объектива

6

Разъем аудиовхода 1 (XLR 3-
контактный) [AUDIO INPUT1] (

l

15)

7

Скоба держателя микрофона (

l

15)

8

Бленда объектива

9

Индикатор состояния (

l

22)

10 Выключатель питания (

l

22)

11 Кнопка начала/остановки записи (

l

28)

12 Входное гнездо постоянного тока

[DC IN] (

l

19)

≥

Не используйте любые другие адаптеры
переменного тока, за исключением
входящего в комплект.

13 Разъем SDI OUT
14 Разъем TC PRESET IN/OUT

15 Разъем VIDEO OUT
16 Разъем для наушников [

]

≥

Чрезмерное звуковое давление,
производимое наушниками или головным
телефоном, может привести к потере слуха.

≥

Прослушивание на полной громкости в
течение длительного времени может
привести к нарушению слуха.

17 Разъем AUDIO OUT
18 Разъем дистанционного управления

камеры [CAM REMOTE]

≥

Разъем FOCUS IRIS (мини-гнездо
диаметром 3,5 мм)

≥

Разъем ZOOM S/S (супер мини-гнездо
диаметром 2,5 мм)

19 Держатель для фиксатора

≥

Прикрепляет фиксатор кольца
трансфокатора, снятый с данной камеры.

20 Акустическая система
21 Фиксатор наплечного ремня (

l

14)

22 Впускное отверстие (охлаждающий

вентилятор)

23 Наручный ремешок (

l

14)

24 Разъем аудиовхода 2 (XLR 3-

контактный) [AUDIO INPUT2] (

l

15)

Подготовка

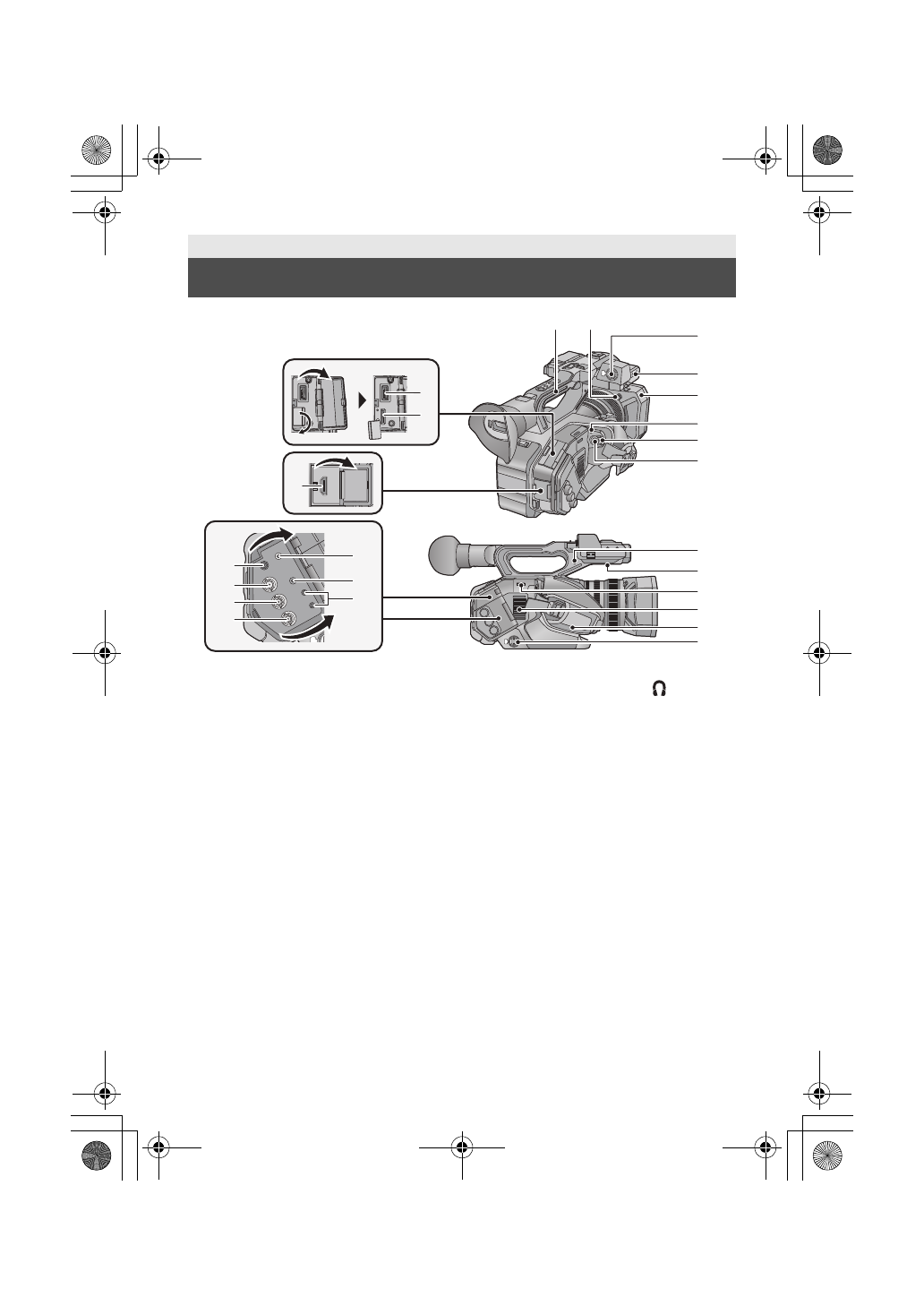

Идентификация частей и обращение с ними

4

7

6

9

8

10

11

12

13

14

15

18

17

16

23

22

20

19

21

24

5

3

1

2
