ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ; ВНИМАНИЕ ПРИ ИСПОЛЬЗОВАНИИ - JVC GR-DVL9200 - Инструкция по эксплуатации - Страница 45

РУ

45

К AV

Фильтр с

сердечником

Кабель Audio/Video

[миништекер - штекер

RCA (тюльпан)]

(входит в комплект)

ПРОДОЖЕНИЕ НА СЛ. СТР.

К

S-Video

К разъему

JLIP (EDIT)

Крышка

разъемов**

Кабель S-Video

(поставляется

в комплекте)

Кабель для

монтажа

(входит в

комплект)

DISPLAY

 К разъему

дистанционного

ввода паузы PAUSE

или разъему

R.A.EDIT

RM-V716U

(входит в

комплект

видеокамеры)

Видеомагнитофон

Телевизор

 К разъему

PAUSE IN

* Подсоедините, если кабель S-Video не

используется.

** При подключении кабелей откройте эту

крышку.

Если ваш телевизор

имеет разъем SCART,

используйте

входящий в комплект

переходник кабеля.

Переключатель

видеовыходов

“Y/C”/“CVBS”

К разъемам

AUDIO, VIDEO*

и

-IN

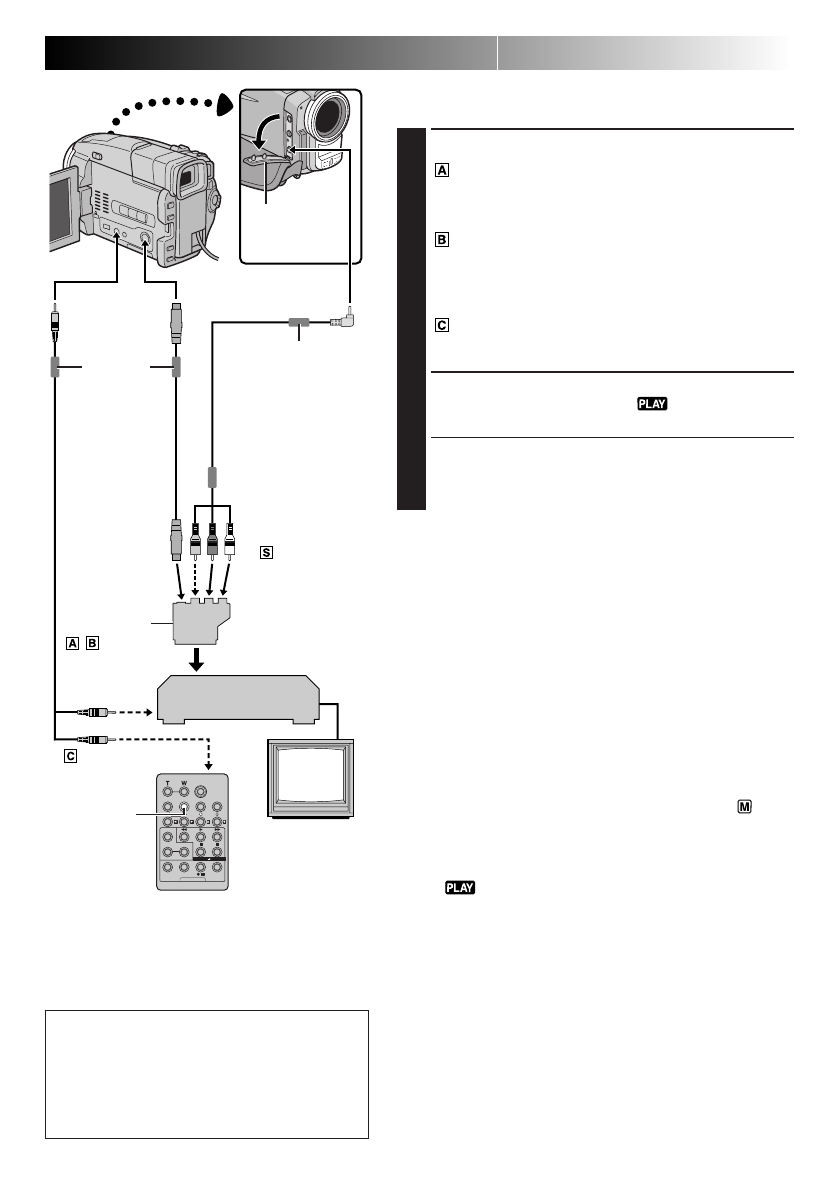

ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ

См. также стр. 34 и 35.

1

Для подключения к:

Видеомагнитофону JVC, имеющему контакт
дистанционного ввода паузы . . .

.... подключите кабель для монтажа к гнезду

дистанционного ввода паузы (PAUSE).

Видеомагнитофону JVC, не имеющему контакта
дистанционного ввода паузы, но имеющему разъем
R.A.EDIT (МОНТАЖ В ПРОИЗВОЛЬНОЙ

ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ ПРОДОЛЖЕНИЯ) . . .

.... подключите кабель для монтажа к гнезду R.A.EDIT.

Видеомагнитофону, отличному от указанных выше . . .

.... подключите кабель для монтажа к гнезду ввода

паузы (PAUSE-IN) на ПДУ RM-V716U.

2

Вставьте записанную пленку в видеокамеру и установите
сетевой выключатель в позицию "

", нажимая при этом

на кнопку фиксатора, расположенную на выключателе.

3

Подключите камеру к сети, вставьте пленку, на
которой можно выполнять запись и установите режим
AUX (см. инструкцию по эксплуатации
видеомагнитофона).

ПPИMEЧAHИЯ:

●

Перед выполнением монтажа в произвольной
последовательности в режиме продолжения проверьте, что на
телевизионном мониторе не воспроизводятся индикаторы. Если
они появляются, то они будут записываться на новой ленте.

Для того, чтобы перечисленные ниже индикаторы появлялись
или не появлялись на экране подключенного телевизора . . .

• Дата/Время

......

в экран меню (

Z

 стр. 32) выберите для пункта “DISPLAY”

(“ДИСПЛЕЙ”) “ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).

• Временной код

......

в экран меню (

Z

 стр. 32) выберите для пункта “TIME

CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

• Режим звука воспроизведения и Вывод на экран скорости пленки

......

установите "INDICATION" (ИНДИЦИРОВАНИЕ) в позицию
"ON" или "OFF" на экране меню (

Z

 стр. 32).

• Выводит режим звука вопроизведения, скорость пленки и ее прогон

......

установите переключатель питания в положение "

" или

"5S". Нажмите на

MENU/BRIGHT

(МЕНЮ/ЯРКОСТЬ), в

меню экрана (

Z

 стр. 20) выберите "ON SCREEN" ("НА

ЭКРАНЕ") и установите в положение "ON" или "OFF". Затем
переведите переключатель питания назад в положение
"

" ("ВОСПРОИЗВЕДЕНИЕ"). Или нажмите "

DISPLAY

"

на пульте дистанционного управления RM-V716U.

●

При использовании кабелей, конец кабеля, на котором

находится фильтр с сердечником, должен подключаться к

видеокамере. Фильтр с сердечником снижает помехи.

●

Установите переключатель видеовыходов на адаптере кабеля
в следующие положения:
Y/C

: При подключении к телевизору или видеомагнитофону,

на которые могут подаваться сигналы Y/C, и к которым
может подключаться кабель S-Video.

CVBS

: При подключении к телевизору или

видеомагнитофону, на который нельзя подавать
сигналы Y/C и при использовании кабеля Audio/Video.

●

При выполенении монтажа на видеомагнитофоне, снабженным
входным разъемом DV, вместо кабеля S-Video и Audio/Video,
может быть подключен кабель DV.

Фильтр с

сердечником

ВНИМАНИЕ ПРИ ИСПОЛЬЗОВАНИИ

МОНТАЖНОГО КАБЕЛЯ

• Будьте осторожны, чтобы не перепутать  с

кабелем JLIP (

Z

 стр. 4).

• Убедитесь, что Вы присоединили конец с

фильтром с сердечником к видеокамере.
