РУ

35

ВОСПРОИЗВЕДЕНИЕ

Видеомагнитофон

К телевизору

или видео-

магнитофону

*

При подключении кабелей откройте эту крышку.

Белый на AUDIO L IN

Красный на AUDIO R IN

Кабель S-Video

(входит в комплект)

Желтый на VIDEO IN

Ко входу

S-VIDEO IN

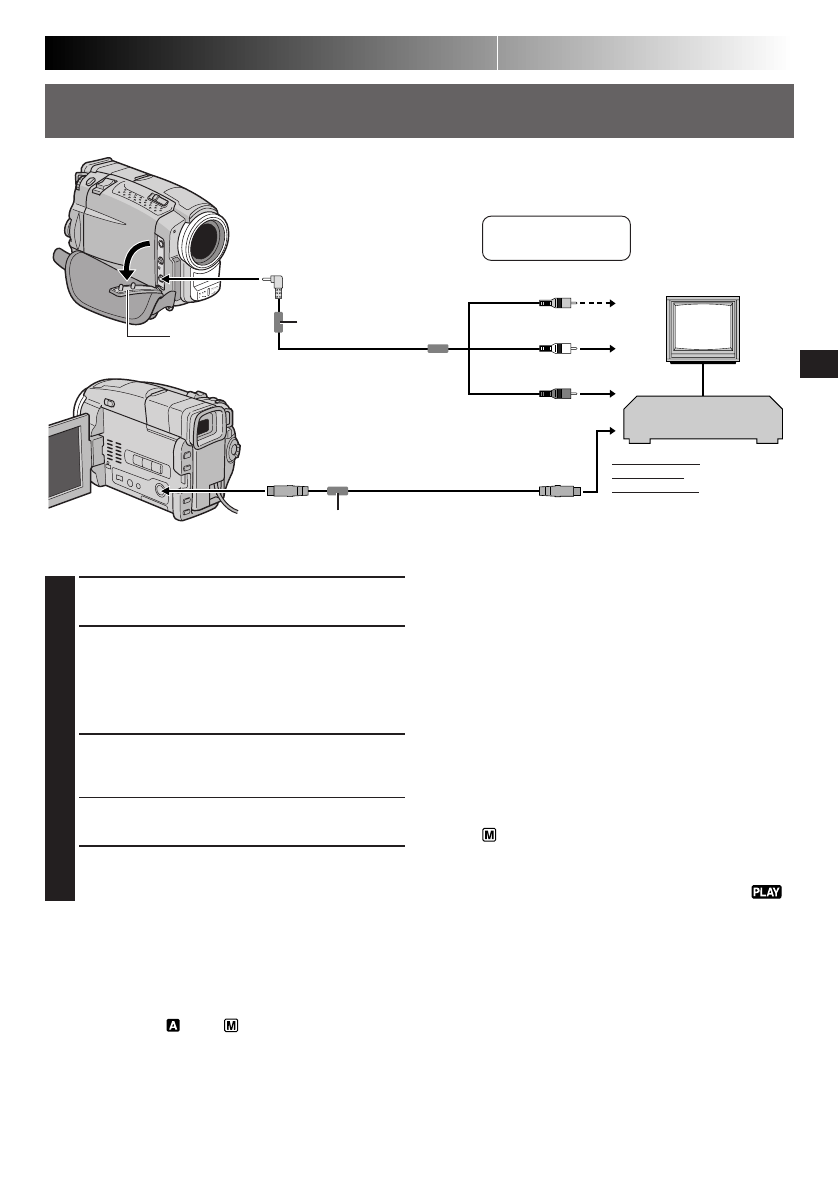

С. Подключение к телевизору или видеомагнитофону, снабженному входными

разъемами S-VIDEO IN и/или A/V (разъем типа RCA)

Крышка

разъема*

При подключении кабеля

S-Video откройте ЖК монитор

←

Когда кабель S-Video

не используется.

К S-VIDEO

K AV

Фильтр с

сердечником

Фильтр с

сердечником

 Теле-

визор

Кабель Audio/Video

[миништекер - штекер

RCA (тюльпан)]

(входит в комплект)

1

Проверьте, что все компоненты аппаратуры

выключены.

2

Подключите видеокамеру к телевизору или

видеомагнитофону, как показано на рисунке

(

Z

 стр. 34, 35).

Если подключается видеомагнитофон . . .

перейдите на шаг 3.

Если нет . . . перейдите на шаг 4.

3

Подключите выход видеомагнитофона ко входу

телевизора, как это описано в руководстве по

эксплуатации вашего видеомагнитофона.

4

Включите видеокамеру, видеомагнитофон и

телевизор.

5

Установите в видеомагнитофоне режим входа

AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в

телевизоре режим VIDEO.

ПРИМЕЧАНИЯ:

●

Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой адаптер/

зарядное устройство (

Z

 стр. 7).

●

При использовании кабелей, конец кабеля, на котором находится фильтр с сердечником, должен подключаться

к видеокамере. Фильтр с сердечником снижает помехи.

●

  Для контролирования изображения и звука с видеокамеры без установки ленты , установите переключатель питания в

положение

“5S”,

“

” или “

”, затем установите ваш телевизор режим приема.

●

Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого звука при

включении видеокамеры.

●

Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте акустические

системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом видеокамерой изображении.

●

Установите переключатель видеовыходов на адаптере кабеля в следующие положения:

Y/C

: При выполнении подключения к телевизору или видеомагнитофону, на которые могут подаваться сигналы Y/

C, и используется кабель S-Video.

CVBS : При выполнении подключения к телевизору или видеомагнитофону, на которые не могут подаваться сигналы

Y/C и используется кабель Audio/Video.

Для выбора того, будет или не будет

воспроизводиться следующая информация на

экране подключенного телевизора . . .

•

Дата/Время

......

в экран меню (

Z

 стр. 32) выберите для пункта

“DISPLAY” (“ДИСПЛЕЙ”) “ON” (“ВКЛ.”) или “OFF”

(“ВЫКЛ.”).

•

Временной код

......

в экран меню (

Z

 стр. 32) выберите для пункта

“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

•

Режим звука воспроизведения и Вывод на экран

скорости пленки

......

установите "INDICATION" (ИНДИЦИРОВАНИЕ) в

позицию "ON" или "OFF" на экране меню

(

Z

 стр. 32).

•

Выводит режим звука вопроизведения, скорость пленки

и ее прогон

......

установите переключатель питания в положение

"

" или "5S". Нажмите на

MENU/BRIGHT

 (МЕНЮ/

ЯРКОСТЬ), в меню экрана (

Z

 стр. 20) выберите

"ON SCREEN" ("НА ЭКРАНЕ") и установите в

положение "ON" или "OFF". Затем переведите

переключатель питания назад в положение "

"

("ВОСПРОИЗВЕДЕНИЕ"). Или нажмите "

DISPLAY

"

на пульте дистанционного управления RM-V716U.
