JVC GR-DVL309 - Инструкция по эксплуатации - Страница 41

РУ

41

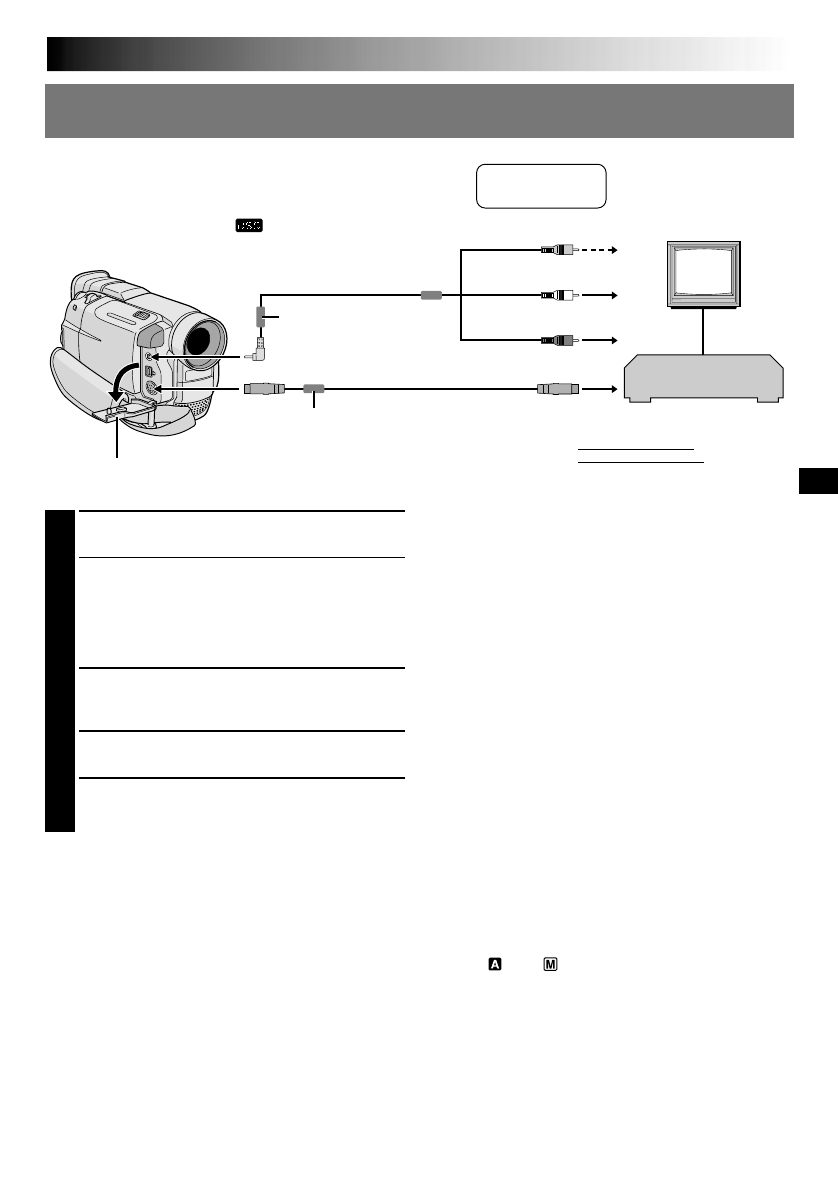

Видеомагнитофон

К телевизору или
видеомагнитофону

Белый на
AUDIO L IN

**

Красный на
AUDIO R IN

**

Кабель S-Video
(не входит в
комплект
поставки)

Желтый на VIDEO IN

Ко входу
S-VIDEO IN

Крышка разъема

*

К S

K AV

Фильтр с
сердечником

Фильтр с
сердечником

 Теле-

визор

Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)

Когда кабель S-Video
не используется.

←

1

Проверьте, что все компоненты аппаратуры
выключены.

2

Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке
(

 стр. 40).

Если подключается видеомагнитофон . . .
перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.

3

Подключите выход видеомагнитофона ко входу
телевизора, как это описано в руководстве по
эксплуатации вашего видеомагнитофона.

4

Включите видеокамеру, видеомагнитофон и
телевизор.

5

Установите в видеомагнитофоне режим входа
AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в
телевизоре режим VIDEO.

*

При подключении кабелей откройте эту крышку.

**

Аудио кабель не нужен для просмотра
фотоизображений, когда переключатель

VIDEO/DSC

установлен в положение “

”.

Для выбора того, будет или не будет
воспроизводиться следующая информация на
экране подключенного телевизора . . .

•

Дата/Время

.....

в экран меню (

 стр. 32) выберите для пункта

“DATE/TIME” (“ДАТА/ВРЕМЯ”) , “ON” (“ВКЛ.”) или
“OFF” (“ВЫКЛ.”).

•

Временной код

.....

в экран меню (

 стр. 32) выберите для пункта

“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или
“OFF”.

•

Режим звукового воспроизведения, указатели скорости
кассеты и движения кассеты для видео
воспроизведения

ИЛИ

Указатель/ имена файлов, номер снимка/общее
количество снимков для воспроизведения D.S.C.

..... установите указатель “ON SCREEN” (“Экран”)

в положение “LCD” или “SIMPLE” в меню
экрана (

 стр. 32). Или нажмите

DISPLAY

 на

пульте дистанционного управления (входит в
комплект).

ПРИМЕЧАНИЯ:

●

Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (

 стр. 7).

●

При подсоединении кабелей убедитесь в том, что концы с фильтром-сердечником подсоединены к
видеокамере. Фильтр с сердечником снижает помехи.

●

  Чтобы контролировать изображение и звук с видеокамеры, не загружая карту памяти MultiMediaCard,

установите Переключатель Питания видеокамеры в положение “

” или “

”, затем установите Ваш телевизор

в соответствующий режим входа.

●

Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого
звука при включении видеокамеры.

●

Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте
акустические системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом
видеокамерой изображении.

●

Установите переключатель видеовыходов на адаптере кабеля в следующие положения:
Y/C

: При выполнении подключения к телевизору или видеомагнитофону, на которые могут подаваться

сигналы Y/C, и используется кабель S-Video.

CVBS : При выполнении подключения к телевизору или видеомагнитофону, на которые не могут подаваться

сигналы Y/C и используется кабель Audio/Video.

В. Подключение к телевизору или видеомагнитофону, снабженному входными разъемами

S-VIDEO IN и/или A/V (разъем типа RCA)
