48

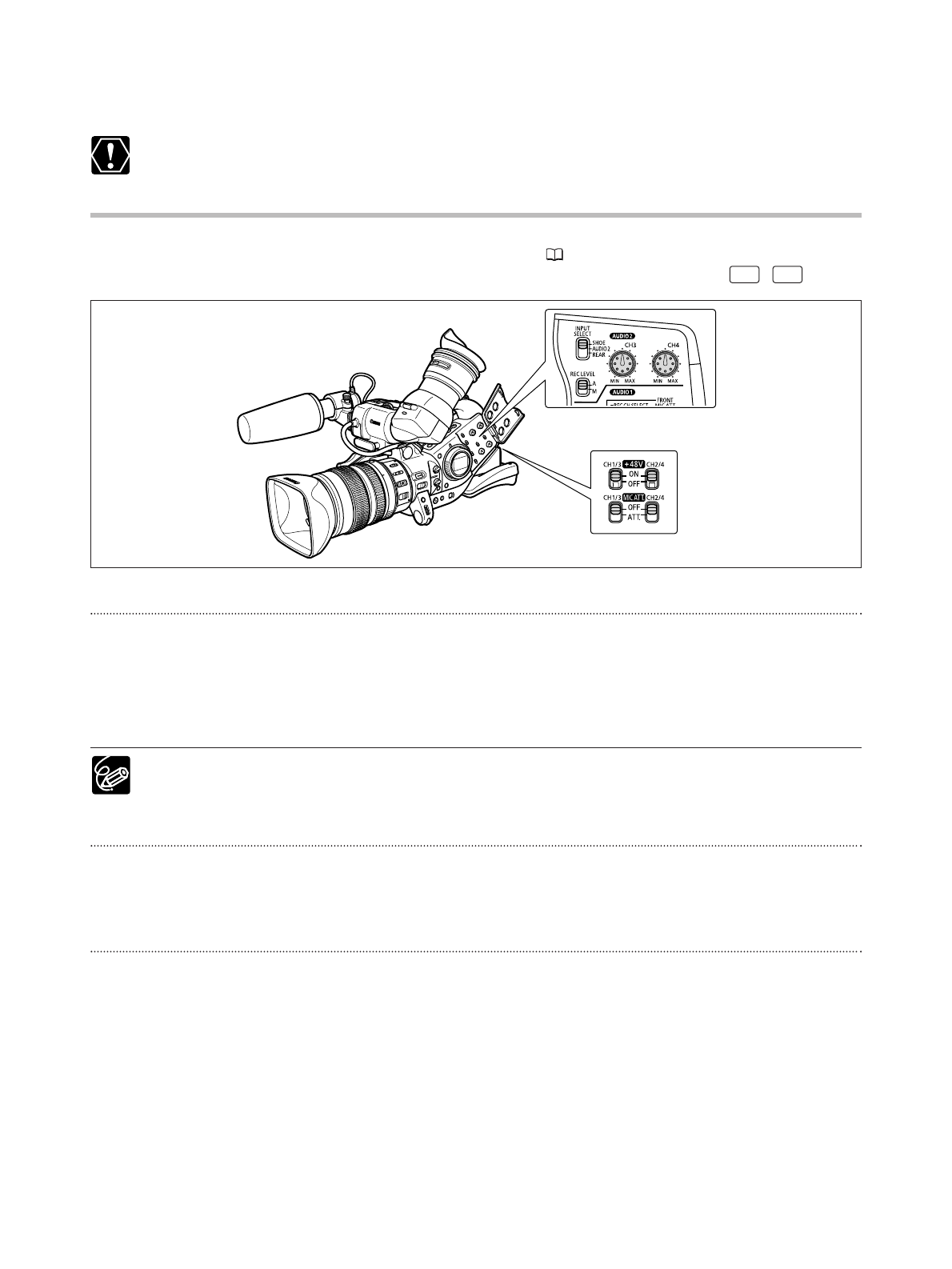

Запись по каналам 3 и 4

Âûáåðèòå àóäèîâõîä SHOE (äîïîëíèòåëüíî ïðèîáðåòàåìûé ìèêðîôîííûé àäàïòåð MA−300), AUDIO2 (ðàçúåìû RCA)
èëè REAR (ðàçúåìû XLR). Ñì. òàêæå áëîê−ñõåìó çâóêîâîãî òðàêòà (

120).

Äëÿ ïàðàìåòðà [AUDIO MODE] (ÀÓÄÈΠÐÅÆÈÌ) äîëæíî áûòü óñòàíîâëåíî çíà÷åíèå [12bit CH         ,         ].

При подсоединении к усовершенствованной колодке для аксессуаров

1. Установите дополнительно приобретаемый микрофонный адаптер MA-300 на усовершенствованную

колодку для аксессуаров.

• Адаптер MA−300 позволяет использовать симметричные микрофоны на всех 4 каналах.
• См. также руководство по эксплуатации адаптера MA−300.

2. Установите переключатель INPUT SELECT в положение SHOE.

❍

Адаптер MA−300 не позволяет использовать фантомное питание.

❍

Адаптеры MA−100 и MA−200 не поддерживаются.

При подключении к разъемам RCA входа AUDIO2 (запись с линейного входа)

1. Подсоедините устройство к разъемам RCA входа AUDIO2.

2. Установите переключатель INPUT SELECT в положение AUDIO2.

При подключении к разъемам XLR

1. Подключите микрофон к разъемам XLR.

Для подачи на микрофон фантомного питания установите переключатель +48V в положение ON (Вкл.). Перед включением
фантомного питания обязательно сначала подсоедините микрофон. При выключении фантомного питания микрофон должен
быть подключен.

2. Установите переключатель INPUT SELECT в положение REAR.

3. При необходимости включите аттенюатор микрофона (20 дБ), установив переключатель MIC ATT.

в положение ATT.

4. Для усиления 12 дБ: Откройте меню и выберите пункт [AUDIO SETUP] (НАСТР. АУДИО). Выберите

пункт [R-XLR GAINUP] (УСИЛЕНИЕ XLR), установите для него значение [12dB] и закройте меню.

При подсоединении микрофона, не поддерживающего фантомное питание, обязательно установите переключатель
+48V в положение OFF (Выкл.). В противном случае возможно повреждение микрофона.

1/2

3/4
