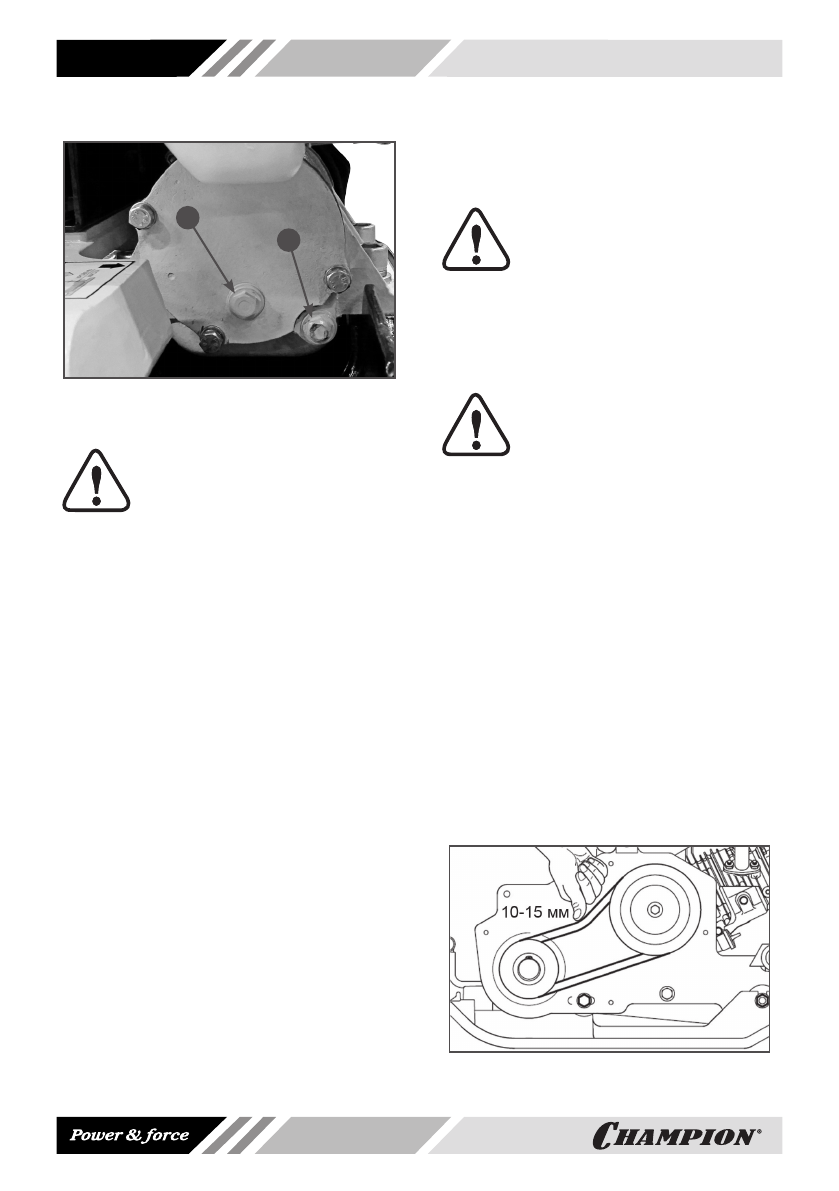

Рис. 22 Замена масла в вибраторе

1. Болт отверстия для заправки масла

2. Болт отверстия для слива масла

ПРИМЕЧАНИЕ!

Масло  в  вибраторе  лучше  ме

-

нять, пока вибратор не остыл

после  работы.  Масло  в  этом

случае  сольется  более  полно  и  бы

-

стрее.

Порядок замены масла в вибраторе:
1.  Установите виброплиту на ровную го-

ризонтальную поверхность.

2.  Очистите  зону  вокруг  отверстий  для

заправки и слива масла из вибратора.

3.  Наклоните  виброплиту  в  сторону  от-

верстия  для  слива  масла  и  зафикси-

руйте  виброплиту  в  наклонном  поло-

жении.  Это  необходимо  сделать  для

того,  чтобы  иметь  возможность  мак-

симально удалить все твердые части-

цы, которые могут быть в масле.

4.  Открутите  болт  2  отверстия  для  сли-

ва  масла  и  слейте  масло  в  подготов-

ленную  для  этого  емкость  (Рис.  22).

Внимательно  осмотрите  слитое  мас-

ло  на  предмет  наличия  в  нем  метал-

лических частиц.

5.  Закрутите  обратно  болт  сливного  от-

верстия и верните виброплиту в гори-

зонтальное положение.

6.  Открутите  болт  1  заливного  отвер-

стия  и  с  помощью  воронки  со  шлан-

гом  залейте  в  вибратор  требуемый

объем масла (Рис. 22).

7.  Закрутите болт заливного отверстия.

РЕМЕНЬ ПРИВОДА ВИБРАТОРА

ПРЕДУПРЕЖДЕНИЕ!

Никогда  не  пытайтесь  про

-

верить  клиновой  ремень  при

работающем

двигателе.

В случае попадания рук между клиновым

ремнем,  шкивом  вала  вибратора  и  сце

-

плением  возможны  серьезные  травмы.

Всегда используйте защитные перчат

-

ки.

ПРИМЕЧАНИЕ!

На  новой  виброплите  или  по

-

сле  установки  нового  ремня

проверьте  натяжение  ремня

после первых 25 часов работы.

Ремень  привода  вибратора  необходимо

проверять через каждые 50 часов рабо

-

ты.

ПРОВЕРКА КЛИНОВОГО РЕМНЯ:

1.  Открутите  болты  крепления  и  сними-

те защитный кожух ремня, чтобы про-

верить натяжение клинового ремня.

2.  Проверьте состояние ремня. Если ре-

мень  протерт,  надорван  или  заметны

иные  повреждения,  он  должен  быть

незамедлительно заменен.

3.  Проверьте  натяжение  ремня.  Пра-

вильно  натянутый  ремень  при  силь-

ном  нажатии  пальцем  должен  про-

гибаться примерно на 10-15 мм (Рис.

23).

Рис. 23 Проверка натяжения ремня

привода вибратора
