Champion PC9750FT - Инструкция по эксплуатации - Страница 13

13

8. СБОРКА

Виброплита  поступает  с  завода  –изгото-

вителя в практически собранном состоя-

нии.  Для  окончательной  сборки  требует-

ся установить рабочую рукоятку.
1.  Совместите  концы  нижней  1  и  верх-

ней 5 части рабочей рукоятки, как по-

казано на Рис. 2.

2.  Вставьте в нижние отверстия болты 2

и закрепите их гайками 3 (Рис. 2).

3.  В верхние отверстия вставьте винты-

барашки  4  и  закрутите  их  до  упора

(Рис. 2).

1

2

2

4

4

5

7

6

3

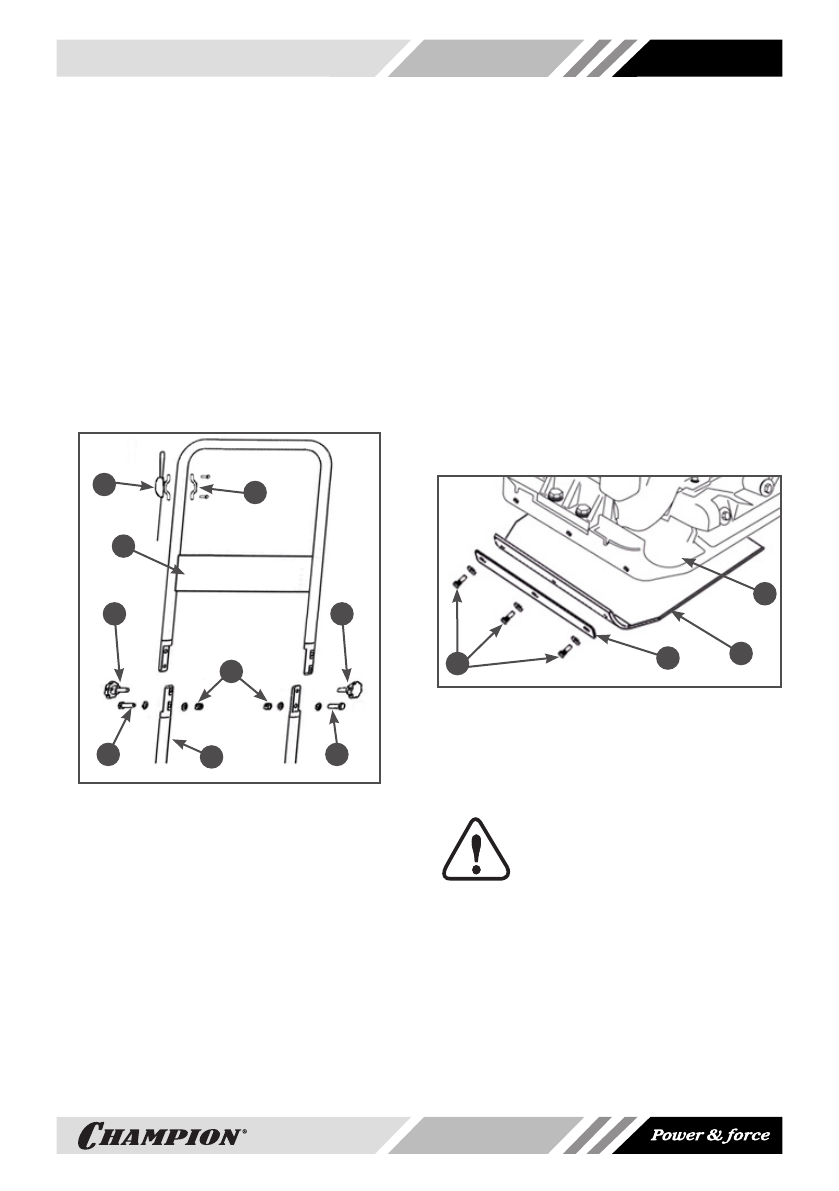

Рис. 2 Установка рабочей рукоятки

1. Рукоятка рабочая нижняя часть

2. Болт с плоской шайбой

3. Гайка с плоской шайбой

4. Винт - барашек

5. Рукоятка рабочая верхняя часть

6. Рычаг газа с тросом

7. Скоба крепления рычага газа с крепежом

4.  Установите  рычаг  6  газа  на  рабочую

рукоятку  и  закрепите  его  с  помо-

щью  скобы  7  крепления  и  крепежа.

УСТАНОВКА РЕЗИНОВОГО

КОВРИКА

Если  Вам  необходимо  выполнить  ра-

боту  по  уплотнению  материалов  до-

рожного  покрытия  из  тротуарной

плитки,  брусчатки,  плитняка  устано-

вите  резиновый  коврик.  Это  предот-

вратит

повреждение

поверхности.

Закрепите коврик на виброплите, как по-

казано  на  Рис.  3.  Совместите  отверстия

в  виброплите,  в  коврике  и  в  прижимной

пластине. Закрепите коврик 3 с помощью

болтов 1  и прижимной пластины 2 (Рис.

3).

2

3

4

1

Рис. 3 Установка резинового коврика

1. Болт с плоской шайбой (3 шт.)

2. Пластина прижимная

3. Коврик резиновый

4. Плита рабочая

ВНИМАНИЕ!

Не  используйте  резиновый

коврик  при  уплотнении  песка,

гравия (в том числе крупного),

битумно-гравийной  смеси  (средней  и

мелкой  зернистости).  Если  Вам  пред

-

стоит  выполнение  работ  по  уплотне

-

нию  данных  материалов  -  снимите  ре

-

зиновый  коврик  с  рабочей  плиты.  Это

существенно продлит срок его службы.
