25

лежит  ремонту по гарантии.
1.  Открутите барашковую гайку 1 и сни-

мите  крышку  2  воздушного  фильтра

(Рис. 17).

2.  Открутите  барашковую  гайку  1  и  из-

влеките воздушный фильтр 3 в сборе

(Рис. 17).

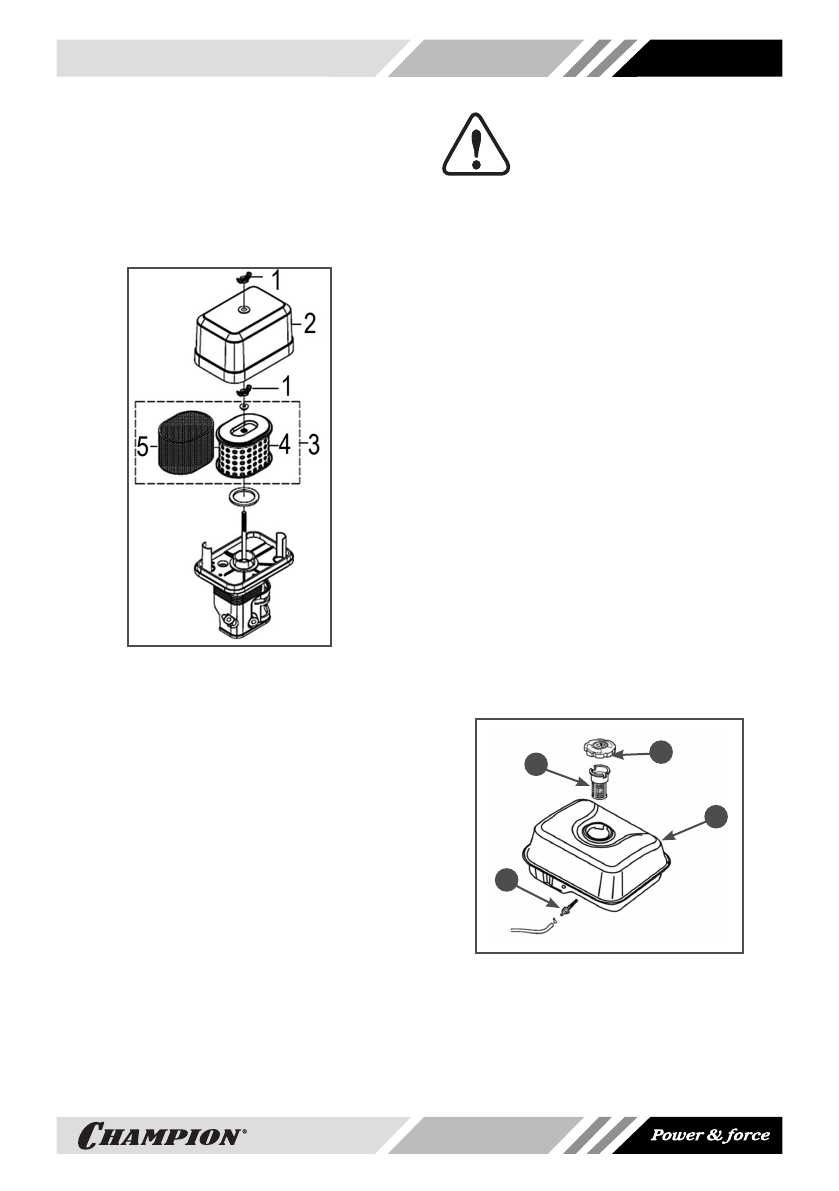

Рис. 17 Обслуживание воздушного

фильтра

1. Гайка барашковая

2. Крышка воздушного фильтра

3. Воздушный фильтр

4. Бумажный фильтрующий элемент

5. Поролоновый фильтрующий элемент

3.  Проверьте  целостность  и  чистоту

фильтрующих  элементов.  Поролоно-

вый  (предварительный)  фильтрую-

щий элемент 5 установлен на корпусе

бумажного  (основного)  фильтрующе-

го элемента 4 (Рис. 17).

4.  При  незначительном  загрязнении

промойте  поролоновый  фильтрую-

щий  элемент  теплым  мыльным  рас-

твором  и  просушите.  Поврежденный

или  сильно  загрязненный  поролоно-

вый фильтрующий элемент замените.

ВНИМАНИЕ!

Бумажный  фильтрующий  эле

-

мент  4  не  подлежит  очист

-

ке,  необходима  его  замена.  Не

продувайте  бумажный  фильтрующий

элемент  сжатым  воздухом,  не  промы

-

вайте  его  в  бензине  и  других  раство

-

рителях.  Эксплуатация  двигателя  с

грязным  или  поврежденным  воздушным

фильтром,  или  без  воздушного  филь

-

тра приведет к попаданию грязи и пыли

в  карбюратор  и  двигатель,  что  в  свою

очередь, станет причиной его быстро

-

го  износа.  Двигатель  в  этом  случае  не

подлежит ремонту по гарантии.

5.  Произведите очистку корпуса воздуш-

ного фильтра

6.  Установку  воздушного  фильтра  про-

изведите  в  обратной  последователь-

ности.

ОБСЛУЖИВАНИЕ ТОПЛИВНОГО

БАКА И ТОПЛИВНОГО ФИЛЬТРА

В  топливном  баке  установлены  два  сет-

чатых топливных фильтра. Один фильтр

устанавливается  в  заливной  горловине

топливного  бака.  Второй  фильтр  кон-

структивно  объединен  со  штуцером  то-

пливного  бака  и  установлен  внутри  бака

(Рис. 18).

4

2

1

3

Рис. 18 Топливные фильтры

1. Крышка топливного бака

2. Сетчатый фильтр в горловине топливного бака

3. Топливный бак

4. Штуцер топливного бака с фильтром
