INSTRUCTION MANUAL
EN
16
17
in the guard and that the carrying handle is on top.
6. Slide the blades (4) onto the motor shaft, connecting the slots at the base of
the blades with the projections on the shaft, and secure them with the blade
screw (3) by turning counterclockwise.
7. Use the screws to attach the decorative cover (1) to the front protective guard (2).
8. Slide on the front protective guard (2), securing it to the rear protective guard
(6) with the clips.
ОПИС ДЕТАЛЕЙ ВЕНТИЛЯТОРА FN
-R1608RW:
1.
Декоративний ковпачок
2.
Передня захисна решітка
3.
Затискна гайка лопаті
4.
Лопаті
5.
Кільце
6.
Задня захисна решітка
7.
Двигун з кнопкою повороту
8.
Фіксуючий гвинт
9.
Подовжувач телескопічної трубки
10.
Затискач
11.
Основна частина телескопічної трубки
12.
Захист основи
13.
Основа: частина 1
14.
Основа: частина 2
15.
Фіксуюча гайка
16.
Гвинт TM2.5*10
17.
Гвинт TM8*35
18.
Пульт керування

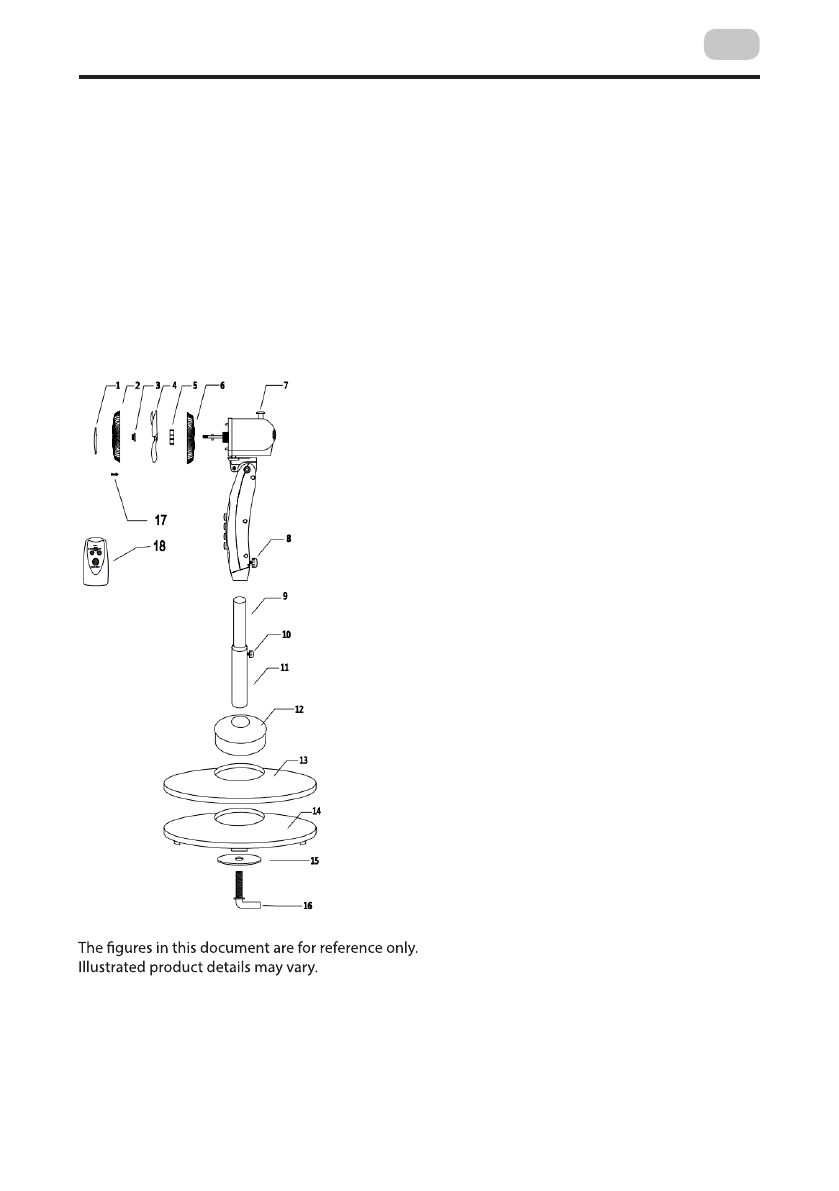

FN-R1608RW ASSEMBLE PARTS NAME:
1. Cover
2. Front protective guard
3. Blade screw
4. Blade
5. Nut
6. Rear protective guard
7. Motor with turn button
8. Fixing screw
9. Telescopic tube extension
10. Telescopic tube lock
11. Telescopic tube main part
12. Base cover
13. Base: part 1
14. Base: part 2
15. Fixing nut
16. Screw TM8*35
17. Screw TM2.5*10
18. Remote control
FN-R1608RW ASSEMBLY:
The fan is delivered unassembled. Before starting assembly, make sure that the
delivery is complete and that the parts are intact.
1. Attach the leg (11) with the screw (16) and fixing nut (15) to the base
(12+13+14).
3-
Assemble Parts Name
1. cover
2. Front guard
3. Blade Screw
4. Blade
5. Nut
6. Rear Guard
7. Panel
8. Screws
9. Into pipe
10. Pipe Lock
11. Foot cover
12. Out Pipe
13. Screw TM 5*8
14.
Foot plastic
15. Cross Base
16. Screw TM2.5*10
17. Remote
Picture 1 . Structure of Picture
4- OPERATION FOR YOUR STAND FAN
Press the speed button you can select the different speed options:
3--HIGH SPEED
