INSTALLATION INSTRUCTIONS

The installation must be performed by a qualified electrical contractor.

How to stick the gasket:

The gasket supplied with the hob avoids all infiltration of liquids in the cabinet.

His installation has to be done carefully, in conformity of the following drawing.

•

The plate is equipped with two fans located at the bottom. Please observe the distances

•

for the circulation of the ventilation air.
Ensure that there is a distance of 50 mm

•

 between the hob and the wall or sides.

The

ventilation

distance

between

the

plate

base

and

the

upper

section

of

a

ventilated

oven or drawer,

must

be

at

least

20mm.

The

separation

distance

for

non-forced  ventilation

ovens

must

be

greater

in

accordance

with

the

oven

manufacturer’s  recommendations.

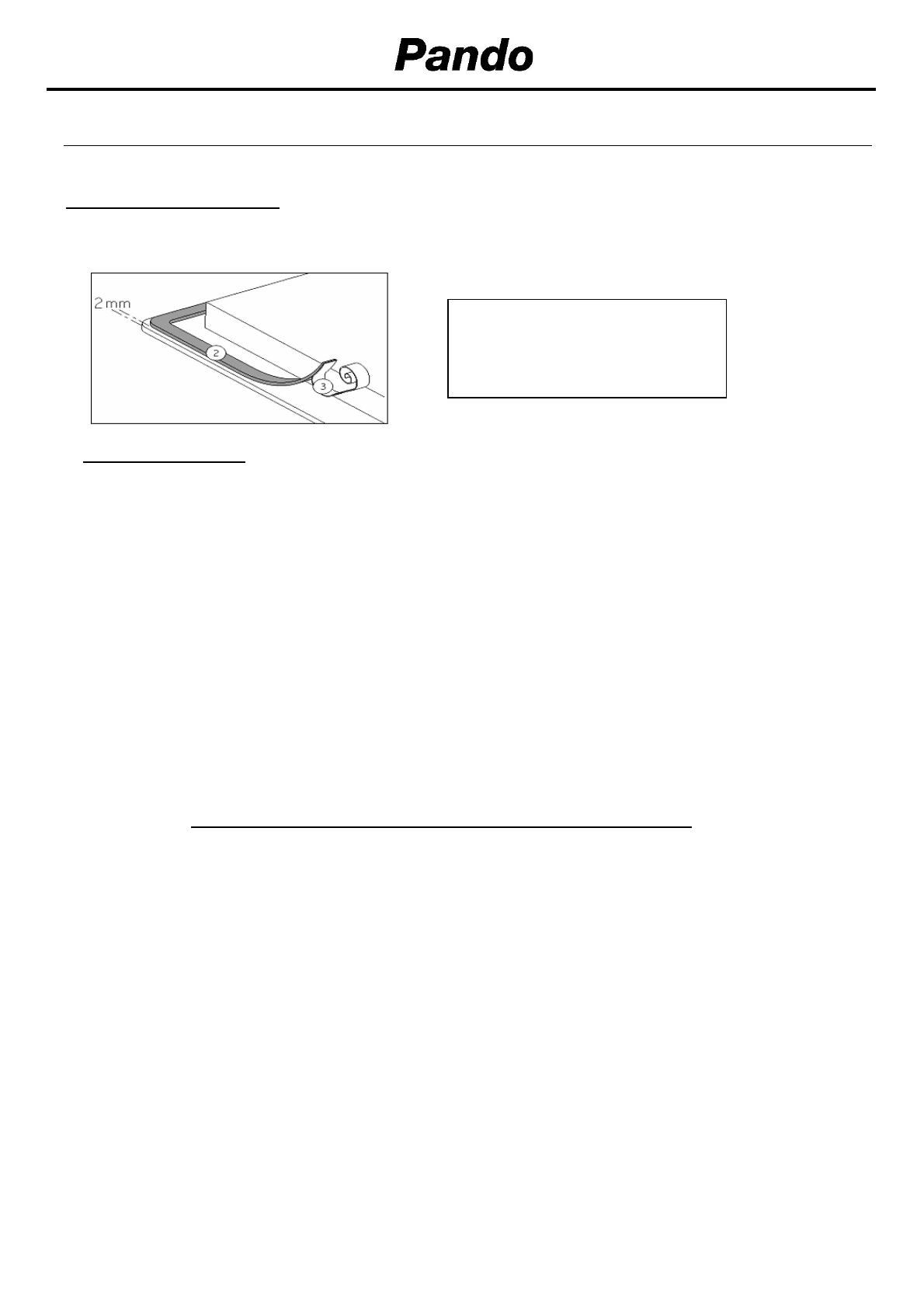

Stick the gasket (2) two

millimeters from the external

edge of the glass, after removing

the protection sheet (3).

•

The hobs are classified as “Y” class for heat protection. Ideally the hob should be installed

with plenty of space on either side. There may be a wall at the rear and tall units or a wall

at one side.

On the other side, however, no unit or divider must stand higher than

•

the hob.

The piece of furniture or the support in which the hob is to be fitted, as well as the edges of

furniture, the laminate coatings and the glue used to fix them, must be able to resist

•

temperatures of up to 100 °C.

•

Do not install the hob at the top of a non ventilated oven or a dishwasher.
Ensure under the bottom of the hob casing a space of 20 mm to ensure good air

•

circulation of the electronic device.

If a drawer is placed  under the  hob, avoid  putting into this  drawer flammable objects (for

example: sprays) or non heat-resistant objects. CAUTION with small objects or papers,

because when absorbed, they could damage the fan or damage the ventilation. Take care

when placing metal objects such as cooking pans or cutlery since they can get too hot

•

and help increase the temperature of the area and cause burns.
Materials which are often used to make worktops expand on contact with water. To protect

the cut out edge, apply a coat of varnish or special sealant. Particular care must be taken

when applying the adhesive joint supplied with the hob to prevent any leakage into the

supporting furniture. This gasket ensures a good seal when used in conjunction with

•

smooth work top surfaces.

The safety gap between the hob and the cooker hood placed above must comply with the

recommendations of the hood  manufacturer. In the case  of no instructions,  a distance of

•

760 mm minimum should apply.

The connection cord should not be subjected to any

•

mechanical constraint.

WARNING:

Use  only  hob  guards  designed  by  the  manufacturer  of  the  cooking  appliance

or indicated by the manufacturer of the appliance in the instructions for use as suitable or

hob guards incorporated in the appliance. The use of inappropriate guards can cause

accidents.

Fitting - installing:
