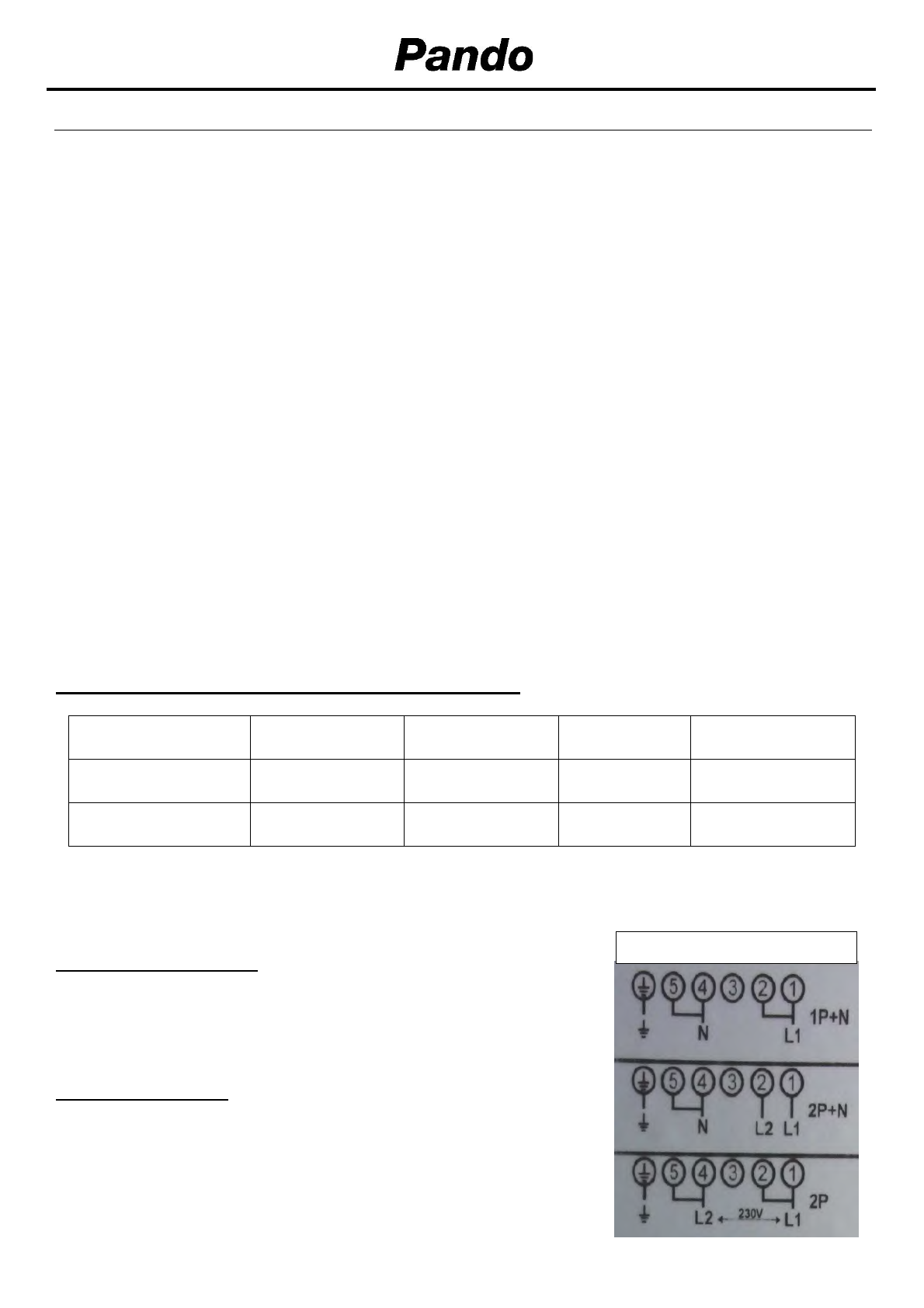

A caixa de ligação está situada debaixo da placa de indução. Para abrir a tampa, utilize uma
chave de fenda média. Coloque-a nas 2 fendas situadas à frente das 2 setas
LIGAÇÃO DA PLACA PARA PI3200 E PI3300:
Ligação
Rede eléctrica
Diâmetro do
cabo
Cabo
Calibre de
protecção
3 x 2,5 mm²
1 Fase + N
230V~ 50/60Hz
H 05 VV - F
H 05 RR - F
25 A *
400 V~ 50/60 Hz
4 x 1,5 mm²
2 Fase + N
H 05 VV - F
H 05 RR - F
16 A *
Ver esquema de ligação
na etiqueta aparelho.
ao borne 1 (castanho) e a fase
L2 ao borne 2 (preto).
o
neutro
N
ao
borne
4
ou
5
(azul
e
cinzento), a fase L1
Ligue
o
fio
de
terra
ao
borne
de
terra
(amarelo/verde),
Instale uma ponte entre os bornes 4 e 5.
Bifásica 400V~2P+N
L a um dos bornes 1 ou 2 (castanho e preto).
o
neutro
N
ao
borne
4
ou
5
5
(azul
e
cinzento), a fase
Ligue
o
fio
de
terra
ao
borne
de
terra
(amarelo/verde),
Instale a 1ª ponte entre os bornes 1 e 2, a 2ª entre os bornes 4 e 5.
Monofásica 230V~1P+N
borne.
Para
os
vários
tipos
de
ligação,
utilize
as
pontes
de
cobre
que
se
encontram
na
box
junto
ao
* calculado com o factor simultâneo segundo a norma
EN 60 335-2-6
LIGAÇÃO ELÉCTRICA
•
A instalação deste dispositivo e a ligação à rede eléctrica deve ser efectuada por um
electricista que conheça as regulações normativas e as respeite de forma escrupulosa.
•
As peças eléctricas devem estar sempre protegidas após serem incorporadas.
•
Os dados necessários à ligação encontram-se nos autocolantes colocados na parte de
baixo do aparelho.
•
O aparelho deve ser separado da rede eléctrica através de um disjuntor multipolar. A
abertura de contacto deve ter pelo menos 3 mm.
•
O circuito eléctrico deve ser separado da rede eléctrica através de dispositivos adaptados,
como disjuntores, fusíveis ou interruptores (diferenciais).
•
Se o aparelho não possuir uma tomada acessível, devem ser incorporados meios para
desligar na instalação fixa, de acordo com as regulações de instalação.
•
A manga de entrada deve ser colocada de forma a não tocar nenhuma das partes quentes
da placa ou do forno.
Atenção!
Este aparelho só pode ser utilizado para uma voltagem de 230V~ 50Hz
Ligue sempre o fio de terra de protecção.
Respeite o esquema de ligação.
INOXPAN S.L.
49
