INSTALA

ÇÃO

3)  INCORPORAÇÃO  DA  PLACA  DE

COZINHA

Despois  de  retirar  a  embalagem  exterior  e  todas  as
embalagens  internas  das    diferentes    partes móveis,
certifique-se  de  que  la  placa  se  encontra  em  bom
estado.  Em  caso  de  dúvida,  não  utilize  o  aparelho  e
diríja-se ao revendedor.

Os  elementos  da  embalagem  (cartão,  bolsas,
poliestireno expandido, agrafos...) não devem ser
abandonados  ao  alcance  das  crianças  dado  que
constituiem potenciais fontes de perigo.

Para  encastrar  a  placa,  é  necessário  fazer  um  corte
no  tampo  do  móvel  modular  com  as  medidas
indicadas na fig. 6 e verificar se respeitam as medidas
corretas  do  espaço  onde  vamos  instalar  o  aparelho
(ver fig. 7).

O  aparelho  foi  classificado  como  produto  de
classe  3,  pelo  que  está  sujeito  a  todas  as
p r e s c r i ç õ e s

p r e v i s t a s

p e l a s

n o r m a s

destinadas a estes aparelhos.

O  aparelho  pode  ser  instalado  lateralmente,
numa  só  parede  (à  direita  ou  à  esquerda  da
placa),  superior  ao  tampo,  e  coloca-se  a  uma
distância  mínima,  como  se  descreve  na  tabela
seguinte

.

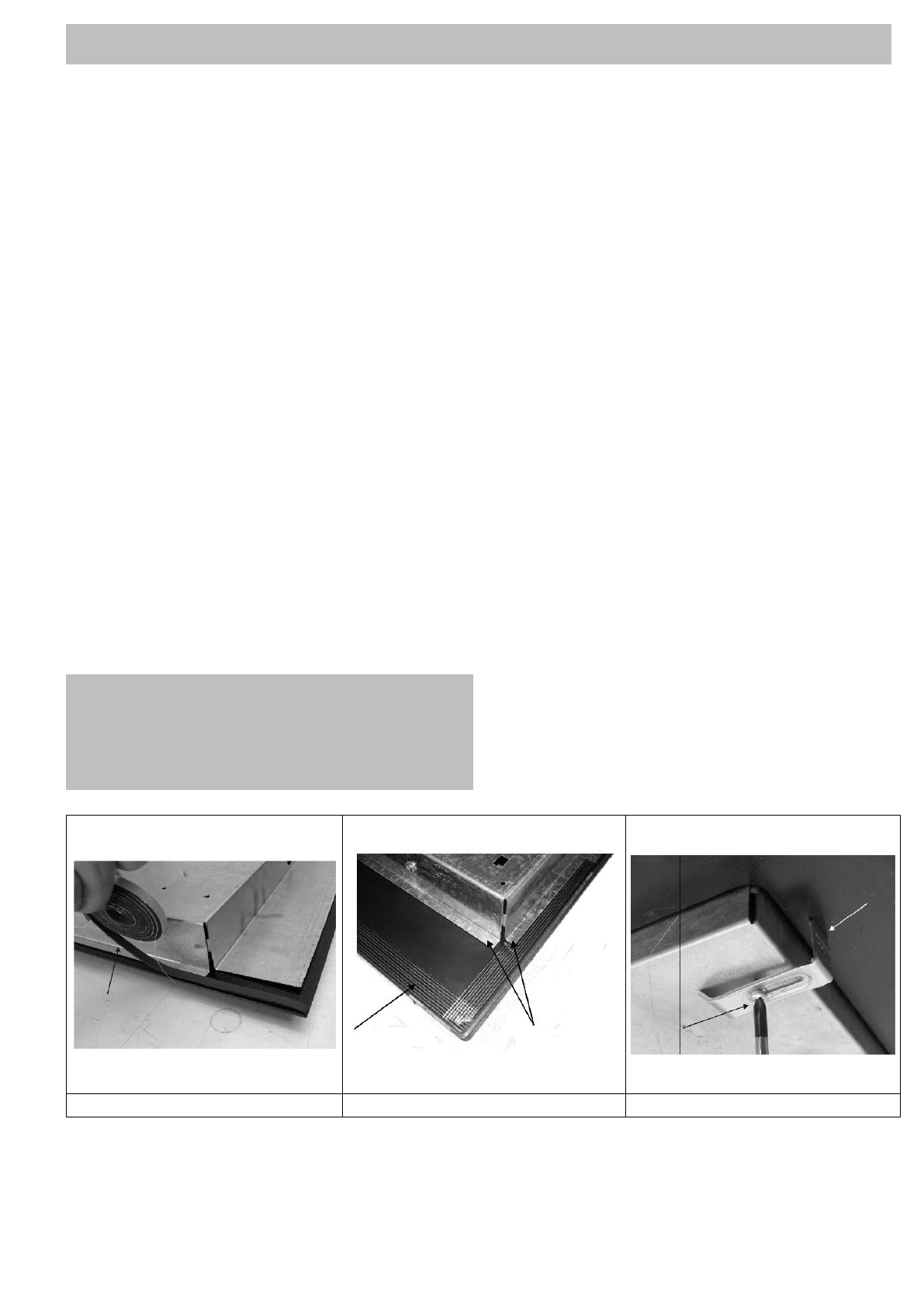

4) FIXAÇÃO DA PLACA DE COZINHA

A  placa  está  dotada  de  uma  junta  especial  que
impede  qualquer  tipo  de  infiltração  de  líquidos  no
móvel.  Para  aplicar  corretamente  esta  junta,  é
necessário

atender

escrupulosamente

às

seguintes instruções:

- Retire  todas  as  partes  móveis  da  placa  de

cozinha.

- C o r t e  a j u n t a  em 4 p a r t e s  c o m  o  c o m p r i m e n t o

suf icient e  para  as  colocar  nos  4  rebordos  do
vidro.

- V o l t e   a  p l a c a   de  c o z i n h a   e  c o l o q u e

corretamente  o  lado  adesivo  da  junta  “E”  (fig.  8)
debaixo do bordo d e  m od o  a  q u e  o l a d o  e x t e r n o
da  j u n t a   c o i n c i d a   perfeitamente  com  o  bordo
perimétrico  externo  do  vidro.  Os  ext remos  das
tiras devem  encaixar sem se sobreporem.

- Cole a junta ao vidro de modo uniforme e seguro,

pressionando-a com os dedos.

- C o l o q u e   la  p l a c a   de  c o z i n h a   n o   o r i f í c i o

ef etuado  no  móvel  e  aperte-o  com  os  parafusos
“F” dos ganchos de fixacção “G” (ver fig. 9).

- P a r a   e vi t a r   o  c o n t a c t o   i n v o l u n t á r i o   com  a

superfície  da  caixa  da  placa  sobreaquecida
durante o seu funcionamento, é necessário aplicar
um  s e p a r a d o r   de  ma d e i r a   a p e r t a d o   com
paraf usos  a  uma  dist ância  minima  de  7 0  mm
abai xo  do  t ampo  (fig. 6).

- Para  a  fixaçãoc  deste  produto  à  estrutura  de

suporte,

sugerimos

que

não

utilize

aparafusadores  elétricos  ou  mecânicos,  mas
sim  utilizar  chave  manual  para  exercer  uma
pressão  moderada  sobre  os  ganchos  de
prender.


ATENÇÃO:  não  apoiar  diretamente  o  vidro
sobre  o  móvel,  o  que  tem  que  apoiar-se
sobre o móvel é o fundo da placa de cozinha.

FIG. 9

FIG. A

FIG. 10

E

A

B

F

G
