14

INSTALACIÓN

3) INCORPORACIÓN DE LA PLACA

DE COCCIÓN

Después  de  quitar  el  embalaje  externo  y  todos  los
embalajes  internos  de  las  distintas  partes  móviles,
asegúrese  de  que  la  placa  se  encuentre  en  perfecto
estado. En caso de duda, no utilice el aparato y diríjase
a personal cualificado.

Los  elementos  del  embalaje  (cartón,  bolsitas,
poliestireno  expandido,  clavos...)  no  deben  ser
abandonados  al  alcance  de  los  niños  dado  que
constituyen fuentes potenciales de peligro.

Para  encastrar  la  placa,  es  necesario  efectuar  un
corte  en  la  encimera  del  mueble  modular  de  las
medidas  indicadas  en  la  fig.  6  y  asegurarse  de
respetar  las  medidas  críticas  del  espacio  en  el  que
debe instalarse el aparato (ver fig. 7).

El aparato  ha  sido  clasificado como  producto  de
clase  3,  por  lo  que  está  sujeto  a  todas  las
prescripciones  previstas  por  las  normas
destinadas a estos aparatos.

El  aparato  se  puede  instalar  con  sólo  una  pared
lateral  (a  la  derecha  o  a  la  izquierda  de  la  placa),
superior  a  la  placa  y  se  coloca  a  una  distancia
mínima, como se describe en la siguiente tabla.


4) FIJACIÓN DE LA PLACA DE

COCCIÓN

La  placa  está  dotada  de  una  junta  especial  que
impide  cualquier  tipo  de  infiltración  de  líquidos  en  el
mueble.  Para  aplicar  correctamente  esta  junta,  es
necesario  atenerse  escrupulosamente  a  las
siguientes instrucciones:

-

Quite  todas  las  partes  móviles  de  la  placa  de
cocción.

-

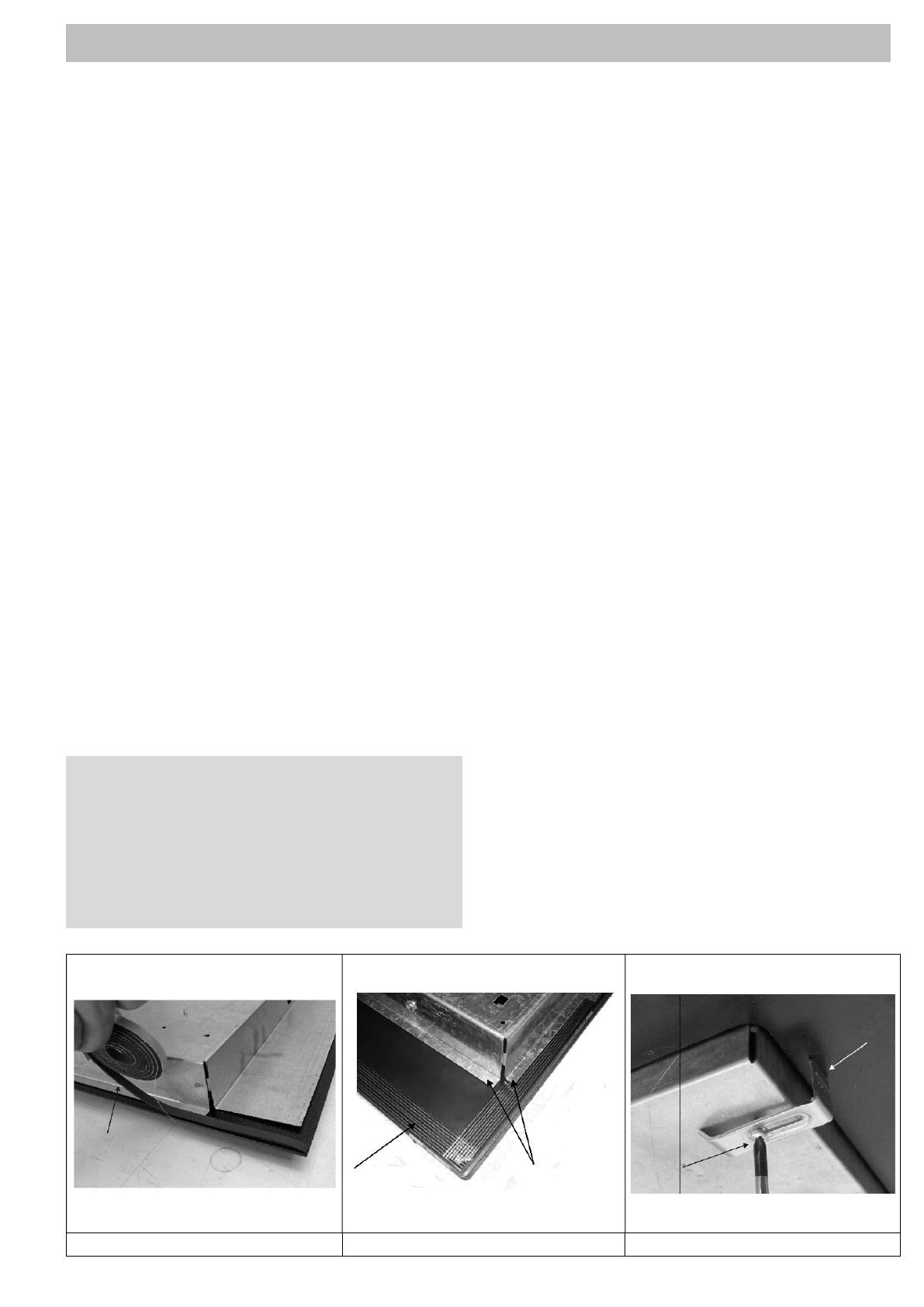

Corte la junta en 4 partes de la longitud necesaria
para colocarla en los 4 bordes del cristal.

-

Vuelque  la  placa  de  cocción  y  coloque
correctamente el lado adhesivo de la junta “E” (fig.
8) debajo del borde de la misma de manera que el
lado externo de la junta coincida perfectamente con
el  borde  perimétrico  externo  del  cristal.  Los
extremos de las tiras deben encajar sin solaparse.

-

Pegue la junta al cristal de modo uniforme y seguro
presionándola con los dedos. Coloque la placa de
cocción  en  el  orificio  efectuado  en  el  mueble  y
bloquéelo  con  los  tornillos  “F”  de  los  ganchos  de
fijación “G” (ver fig. 9).

-

Para evitar el contacto involuntario con la superficie
de  la  caja  de  la  placa  sobrecalentada  durante  su
funcionamiento,  es  necesario  aplicar  una
separación  de  madera  bloqueada  con  tornillos  a
una distancia mínima de 70 mm desde la encimera
(fig. 6).

-

Para la fijación de este producto a la estructura de
soporte,  le  recomendamos  que  no  utilice
destornilladores  eléctricos  o  mecánicos  y  de
ejercer  una presión moderada  con  la  mano en  los
ganchos de sujeción.

Precaución: No permita que el borde cristal (A)
apoye  solo  sobre  la  encimera  o  la  superficie
de  trabajo,  hade  ser  el  borde  de  metal  (B)
quien apoye sobre esta, que tiene que estar en
contacto con la encimera (véase la fig. A).
Es  importante  respetar  las  medidas  de
encastre.

FIG. 9

FIG. A

FIG. 10

E

A

B

F

G
