FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

– 68 –

PT

Para Reino Unido, Irlanda do Norte e República

da Irlanda.

1

2

3

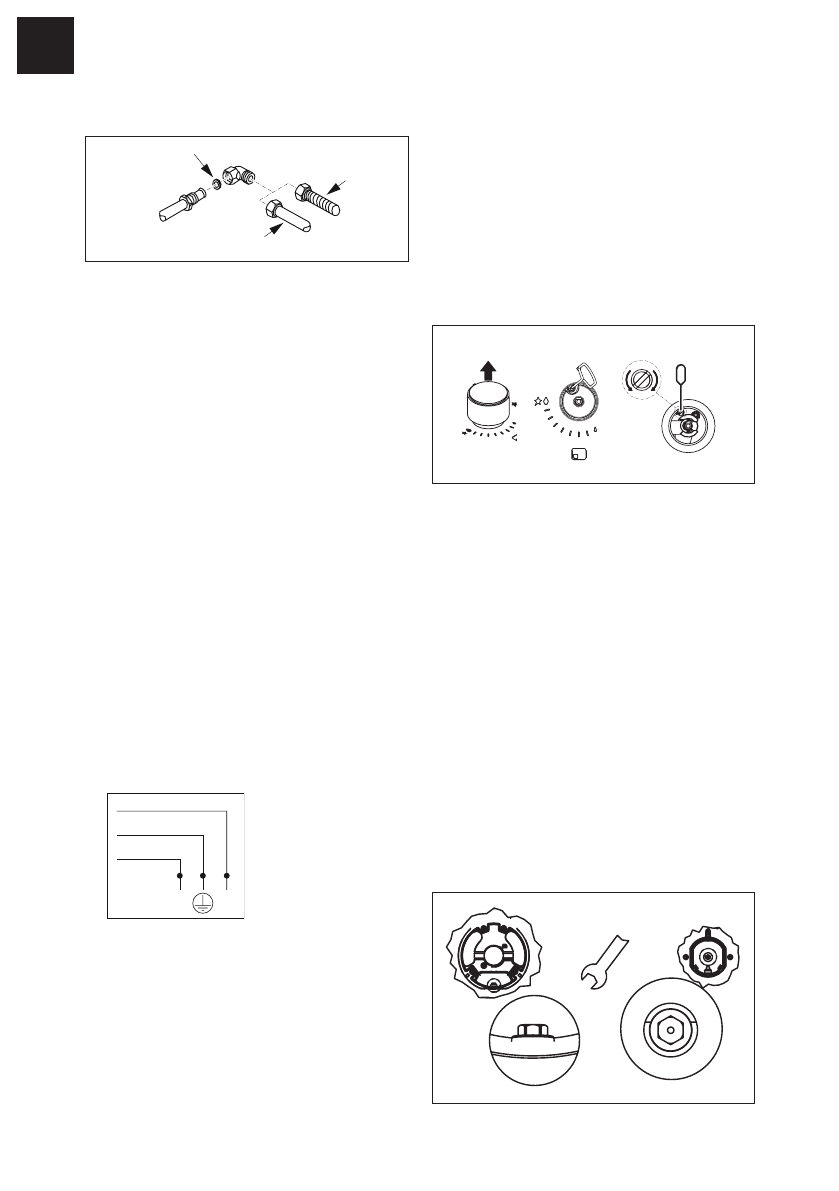

Ligação elétrica

A placa da FRANKE é fornecida com um cabo

de alimentação de 3 núcleos com terminais

livres.

X

Certifique-se do seguinte:

– As características da fonte de alimentação

elétrica da sua casa (tensão, saída e

corrente máximas) são compatíveis com as

da sua placa FRANKE.

– A ficha e a tomada podem ser acedidas

com facilidade e estão dispostas de forma

a que nenhuma parte com corrente fique

acessível quando se insere ou remove a

ficha.

– É utilizado um cabo de 3 x 0,75 mm2

tipo H05RR-F para placas totalmente

a gás quando se substitui o cabo de

alimentação.

– Os terminais de dois aparelhos não estão

ligados à mesma ficha.

– As polaridades dos terminais livres (Azul

= Neutro = (1)/Amarelo e Verde = Terra

= (2)/Castanho = Corrente = (3)) são

respeitadas.

1

2

3

L

N

Ajuste para tipos diferentes de gás

Aviso:

 Esta operação deve ser realizada por

um técnico qualificado

Ajuste mínimo da chama

X

Remova o botão.

X

Insira a chave de fenda entre a gaxeta e a

tampa até que ela alcance o parafuso de

ajuste.

X

Ajuste a chama mínima rodando o parafuso

de ajuste no sentido dos ponteiros do

relógio para diminuir a chama e no sentido

contrário para a aumentar. A chave de

parafusos para o ajuste é fornecida com os

acessórios.

+

-

Substituir os injetores

Injetores não fornecidos devem ser solicitados

ao serviço ao cliente.

Importante:

 todos os aparelhos estão

predefinidos de fabrica para gás natural (G20).

Se se for utilizar um tipo diferente de gás,

mude os injetores da seguinte forma:

– Remova as grelhas, tampas dos

queimadores e difusores de chamas;

– Desenrosque os injetores e substitua-

os pelos fornecidos e adequados ao

fornecimento de gás, certificando-se de

que a marca corresponde à indicada na

tabela;

– Volte a instalar os difusores de chamas,

tampas dos queimadores e grelhas;

Estes queimadores não necessitam de ajuste

de ar.
