FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

– 56 –

ES

1

1

2

3

Para el Reino Unido, Irlanda del Norte y la

República de Irlanda.

1

2

3

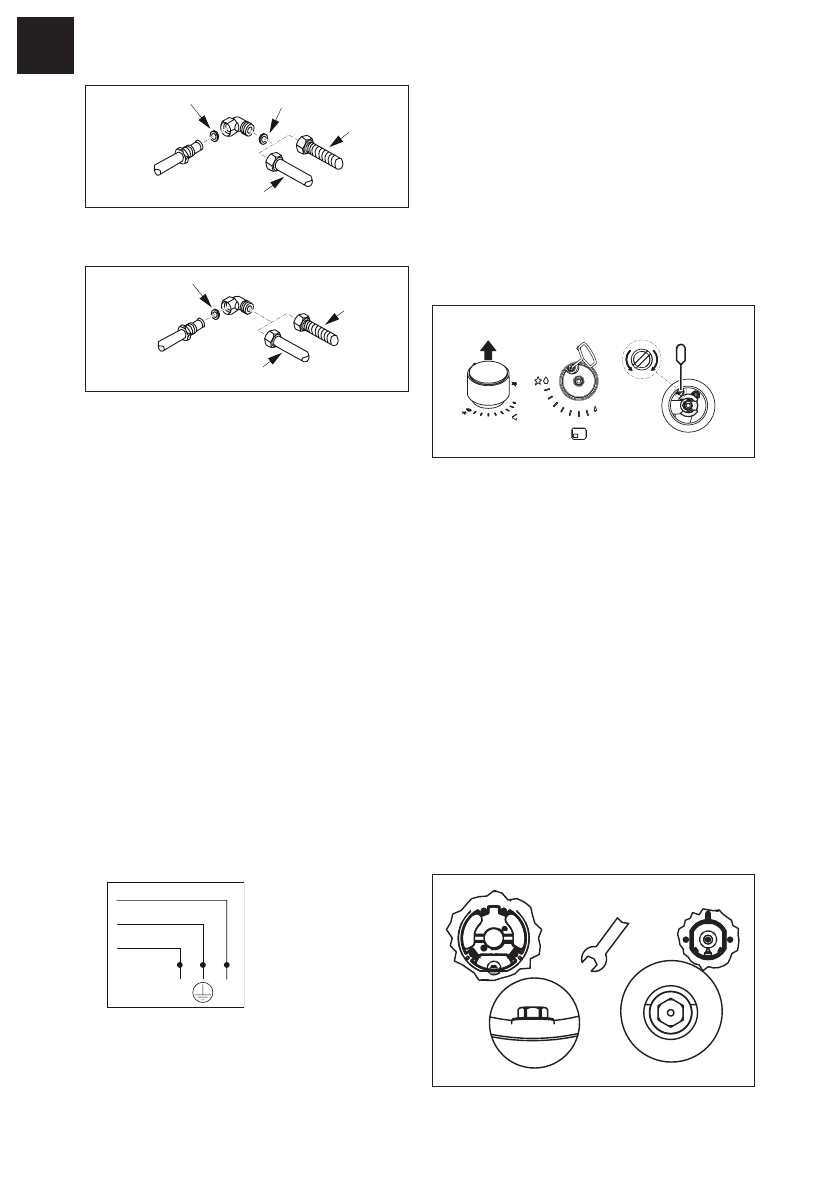

Conexión eléctrica

La placa de cocción FRANKE se suministra

con un cable de alimentación de 3 hilos con

terminales descubiertos.

X

Compruebe que:

– Las características de la instalación

eléctrica del domicilio (voltaje, potencia

máxima de salida y corriente) son

compatibles con las de la placa FRANKE.

– Se puede acceder fácilmente a la clavija

y el enchufe y estos quedan posicionados

de forma que no haya ninguna parte

bajo tensión accesible al enchufar o

desenchufar la clavija.

– Se utilice un cable de tipo 3 x 0,75 mm2

H05RR-F para placas solo de gas en caso

de reemplazar el cable de alimentación.

– Los terminales de dos aparatos no estén

conectados en el mismo enchufe.

– Se respete la polaridad de los terminales

libres (azul = neutro = [1]/amarillo y verde

= tierra = [2]/marrón = tensión = [3]).

1

2

3

L

N

Ajuste a diferentes tipos de gas

ADVERTENCIA:

 Esta operación debe ser

realizada por un técnico calificado.

Ajuste de la llama mínima

X

Quite la perilla.

X

Inserte el destornillador entre la junta y la

cubierta hasta alcanzar el tornillo de ajuste.

X

Regule la llama mínima girando el tornillo de

ajuste en el sentido de las agujas del reloj

para bajar la llama y en el sentido contrario

al de las agujas del reloj para subirla. Junto

con los accesorios suministrados se incluye

también el destornillador necesario.

+

-

Sustitución de los inyectores

Los inyectores no suministrados deben

solicitarse al servicio de atención al cliente.

Importante:

 todos los aparatos se han

configurado de fábrica para funcionar con gas

natural (G20). Si va a utilizarse un tipo de gas

diferente, cambie los inyectores del siguiente

modo:

– Quite las parrillas, tapas de los

quemadores y los difusores de llama;

– Desatornille los inyectores y sustitúyalos

por aquellos previstos y adecuados al

tipo de suministro de gas, asegurándose

de que las marcas correspondan a las

indicadas en la tabla;

– Vuelva a montar los difusores de llama,

tapas de los quemadores y las parrillas;

Estos quemadores no requieren una regulación

de aire.

7

 ø
