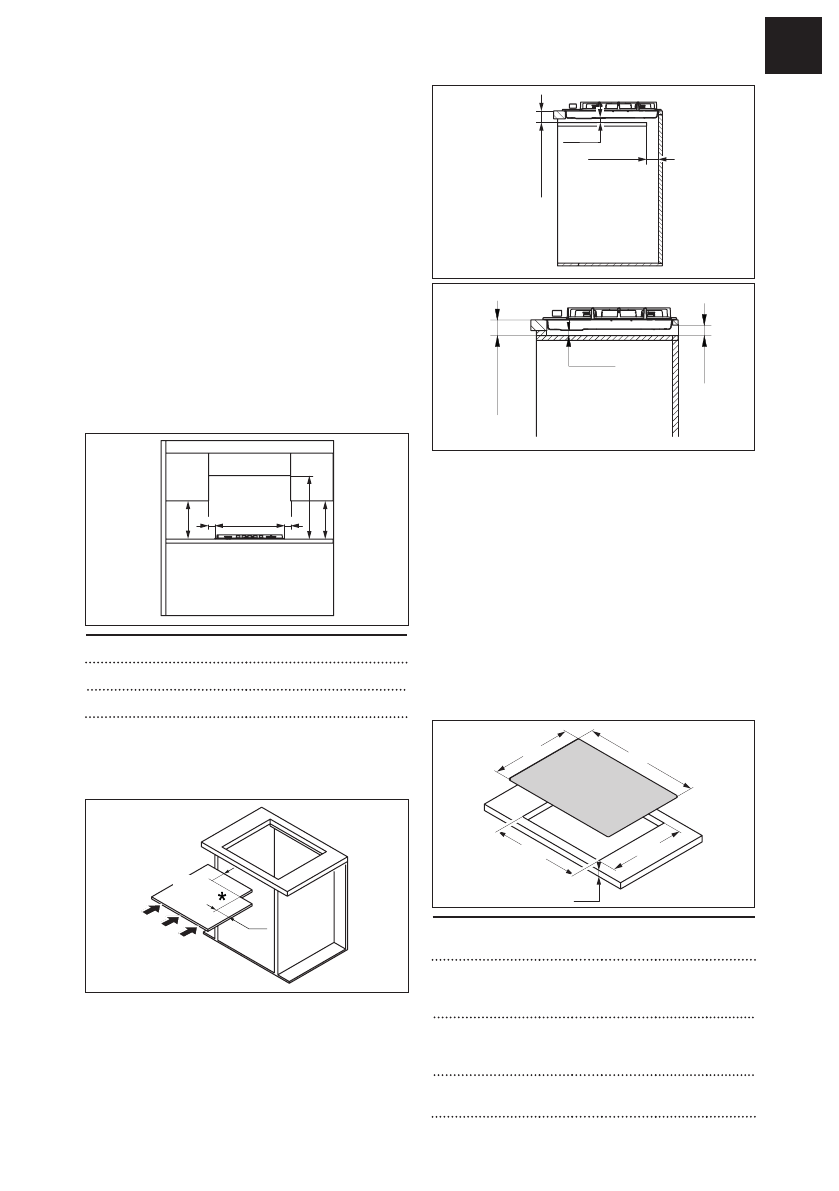

FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
RU
Важно!
Описанные устройства принадлежат
к классу Y пожарозащищенности.
Минимальное расстояние от поверхности
устройства составляет 150 мм до боковой
стенки, 50 мм до задней стенки и
700 мм до любых навесных шкафов. Прибор
рекомендуется устанавливать в столешницах
с толщиной 40 мм. Если размеры имеющихся
элементов мебели отличны, специалист
по техническому обслуживанию должен
соответствующим образом внести изменения
в их конструкцию.
Примечание:
если над варочной панелью
установлена вытяжка, обязательное
расстояние меж ду двумя устройствами см. в
инструкции по сборке вытяжки.
B
B
D
C
A
C
МИНИМАЛЬНЫЕ РАЗМЕРЫ (ММ)
A = 590/730/880
B = 50
C = 400
D = 700
Z
Если прибор устанавливается не
над духовой печью: установите
разделительную перегородку.
* 120x120 mm
120
120
Max 150 mm
20 mm
Max 50 mm
Max 150 mm
50 mm
20 mm
Процедура установки
Прибор крепится к элементу мебели с
помощью кронштейнов и аксессуаров,
входящих в его комплект.
Z
Убедитесь, что после установки
устройства обеспечен свободный доступ
к крепежным элементам спереди и сзади.
Z
Сделайте отверстие в столешнице в
соответствии с указанными размерами.
При этом необходимо придерживаться
указанных размеров.
Yp
Xp
Ytop
Htop
Xtop
Модель
Xp Yp Х
верхн.
Y
верхн.
H
верхн.
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590
мм
510
мм
560 мм
480 мм
40 мм
FHSM 755 4G DC
FHMA 755 4G DC/
DCL
730
мм
510
мм
560 мм
480 мм
40 мм
FHSM 905 4G DCL
FHMA 905 4G DCL
880
мм
510
мм
840 мм
480 мм
40 мм
Содержание
- 135 Риск возникновения; ТЕХНИЧЕСКИЕ ДАННЫЕ
- 136 УСТАНОВКА; Требования к кухонному шкафу
- 137 Процедура установки
- 138 Электрическое соединение
- 140 НАЗНАЧЕНИЕ УСТРОЙСТВА; Опасность получения ожогов!; Автоматический предохранительный
- 141 Использование конфорок
- 142 Правильное положение решеток; ОЧИСТКА И УХОД; Чистка прибора
- 143 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
- 144 УТИЛИЗАЦИЯ; Упаковка; Утилизация; ЦЕНТР ОБСЛУЖИВАНИЯ КЛИЕНТОВ
