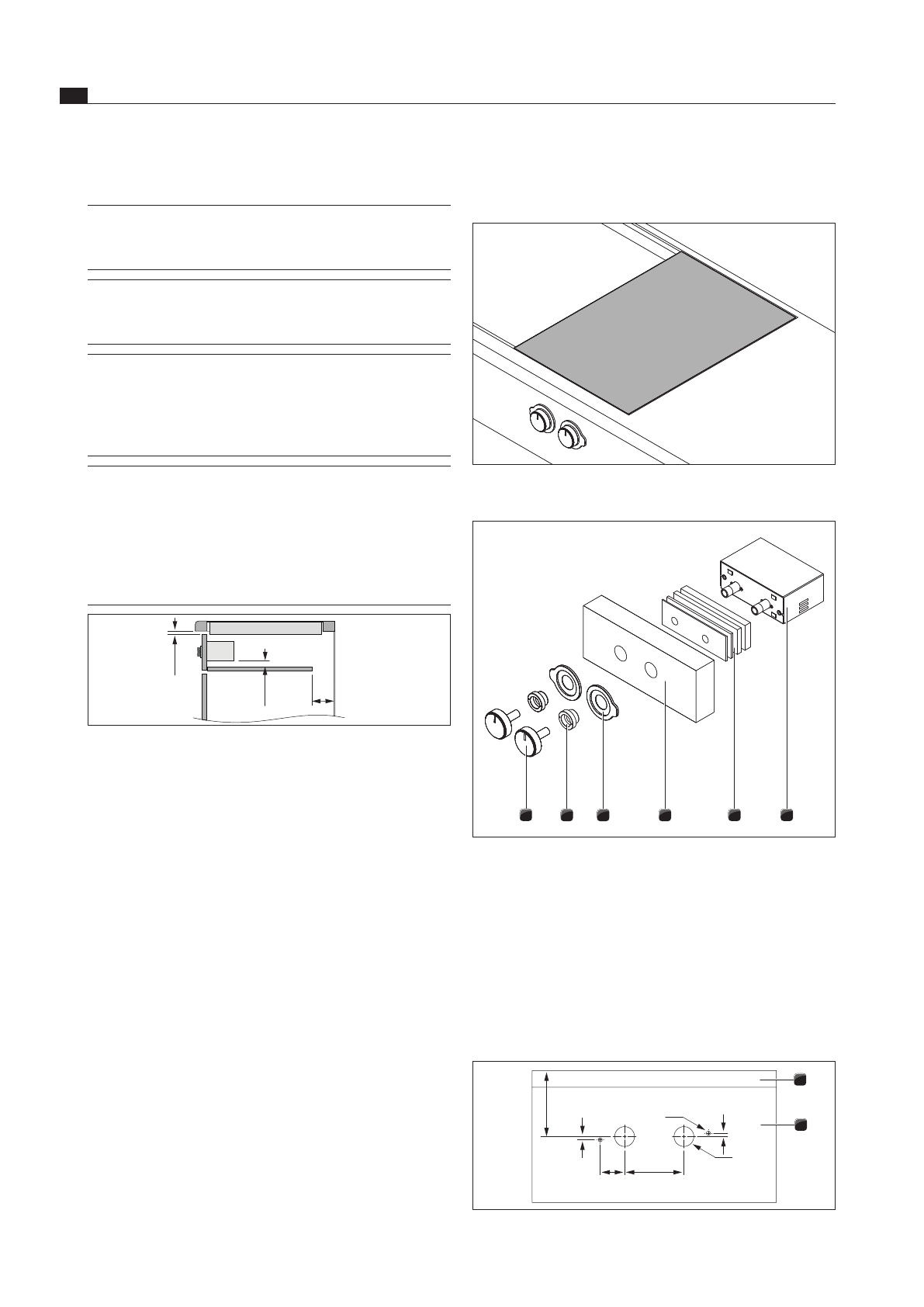

RU
18
Монтаж
www.bora.com
5.5.1 Установка распределительной
коробки в диафрагму тумбы
рис. 7.8 Распределительной коробка и варочная панель в
установленной состоянии
1
2
3
4
6
5
рис. 7.9 Конструкция распределительной коробки
[1]
Распределительная коробка
[2]
Выравнивающие пластины
[3]
Диафрагма (не входит в комплект поставки)
[4]
Манжеты регулятора уровня мощности
[5]
Гайки
[6]
Поворотная ручка управления
X
X
Начертите с помощью сверлильного кондуктора из
комплекта поставки соответствующие отверстия.
1
2
90
5
5
>105
37
Ø6
Ø30
рис. 7.10 Шаблон для сверления
5.5 Установка варочной панели
ИНФОРМАЦИЯ
Между всеми устанавливаемыми
устройствами предусмотрен зазор в
один миллиметр.
ИНФОРМАЦИЯ
Вокруг устанавливаемых устройств
предусмотрено расстояние два
миллиметра.
ИНФОРМАЦИЯ
Между варочными панелями или
варочными панелями и вытяжкой,
встраиваемой в столешницу, должна
быть установлена предлагающаяся к
варочной панели монтажная рейка.
ИНФОРМАЦИЯ
Под устройством установить
перегородку, защищающую от
контакта с кабелем (горизонтальная
разделительная перегородка).
Она должна быть съёмной
для проведения технического
обслуживания.
>
20
100
7
рис. 7.7 Вид сбоку перегородки, защищающей от контакта с
кабелем, и вентиляции
Q
Q
В области выреза столешницы следует удалить
возможные поперечины мебели.
Q
Q
Ящики или полки в нижнем шкафу должны
быть съёмными для возможности проведения
технического обслуживания.
Q
Q
Обеспечьте достаточную вентиляцию под варочной
панелью. Должно иметься отверстие сечением >
50 см
2
на передней стороне и в горизонтальной
разделительной перегородке для вентиляции
индукционной техники.
Содержание
- 3 Содержание
- 4 Общие сведения; Целевая группа; Действие Руководства по; Директивы
- 5 Отображение информации; Указания по безопасности и; ПРЕДУПРЕДИТЕЛЬНЫЙ ЗНАК И
- 6 Безопасность; Общие указания по
- 7 Указания по безопасности
- 9 Варочная панель
- 10 Опасность поражения; Указания по безопасности
- 11 Указания по безопасности; Опасность травмирования и; Использование по назначению; Запрещается любое недозволенное
- 12 Технические; Размеры устройства
- 13 Описание устройства; Панель управления и принцип; Поворотное управление
- 14 Принцип действия
- 15 Предохранительные устройства; отключение конфорки
- 16 Монтаж; Проверка комплекта поставки; вспомогательные средства
- 17 Навесной монтаж; Подготовка столешницы
- 18 коробки в диафрагму тумбы; Установка варочной панели
- 19 Отрегулируйте поворотную ручку; Определите количество выравнивающих; Закрепите распределительную коробку
- 20 Подключите варочную панель к
- 21 Подключение к источнику тока; Передача пользователю
- 22 Управление; варочной панели; Установка уровня мощности; уровня повышенной мощности; Включение функции моста
- 24 Очистка и уход; Моющие и чистящие средства; Уход за варочной панелью
- 25 управления
- 26 Устранение неисправностей
- 27 Прекращение; Прекращение эксплуатации; Утилизация без ущерба для; Утилизация транспортной упаковки; Утилизация старого изделия
- 28 служба и запчасти; Сервисная служба
