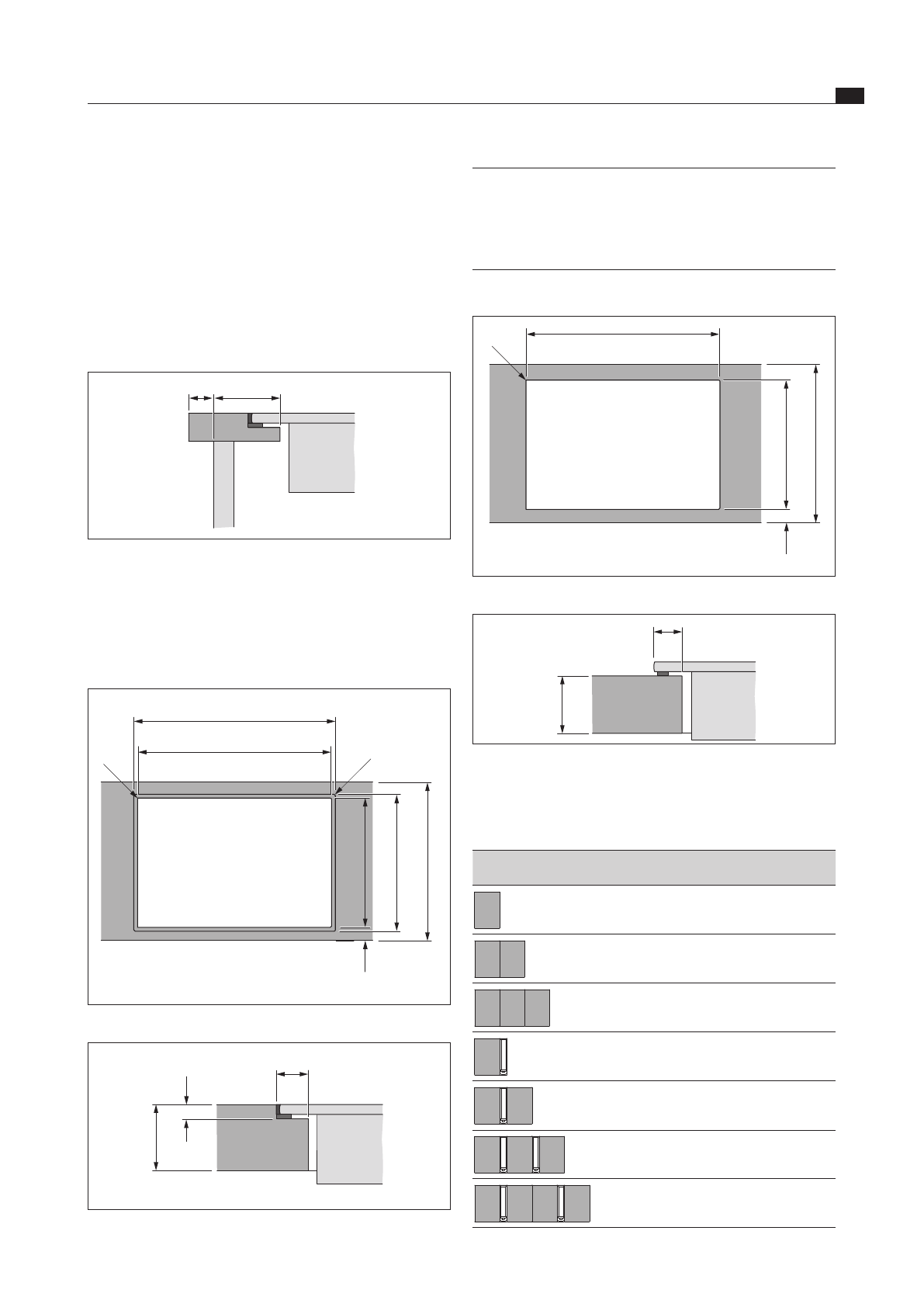

RU
17
Монтаж
www.bora.com
ИНФОРМАЦИЯ
При использовании индукционной
стеклокерамической варочной
панели Вок необходимо увеличить
размер паза до 7 мм в случае
установки заподлицо.
Навесной монтаж
B
<R5
> 74
516
> 700
рис. 7.5 Навесной монтаж
12
10 ... 40
рис. 7.6 Вырезы для навесного монтажа
Размеры вырезов при установке варочных панелей или
варочных панелей и вытяжки варочной панели рядом
друг с другом:
Варочные панели/вытяжка,
встраиваемая в столешницу
A в мм
B в мм
1/0
374
346
2/0
745
717
3/0
1116
1088
1/1
485
457
2/1
856
828
3/2
1338
1310
4/2
1709
1681
таблица 7.2
Размеры выреза
5.4 Размеры выреза
Подготовка столешницы
X
X
Выполните вырез столешницы с соблюдением
указанных размеров вырезов.
X
X
Обеспечьте правильное уплотнение стыков
поверхности среза столешниц.
X
X
Соблюдайте указания производителя столешниц.
Выступ рабочей поверхности
>74
x
рис. 7.2 Выступ рабочей поверхности
X
X
При установке фрагмента рабочей поверхности
необходимо соблюдать выступ х. Это касается
монтажа заподлицо и навесного монтажа.
Монтаж заподлицо
A
B
544
R5
<R5
> 74
516
> 700
рис. 7.3 Монтаж заподлицо
6
14
10 ... 40
рис. 7.4 Размер паза для монтажа заподлицо
Содержание
- 3 Содержание
- 4 Общие сведения; Целевая группа; Действие Руководства по; Директивы
- 5 Отображение информации; Указания по безопасности и; ПРЕДУПРЕДИТЕЛЬНЫЙ ЗНАК И
- 6 Безопасность; Общие указания по
- 7 Указания по безопасности
- 9 Варочная панель
- 10 Опасность поражения; Указания по безопасности
- 11 Указания по безопасности; Опасность травмирования и; Использование по назначению; Запрещается любое недозволенное
- 12 Технические; Размеры устройства
- 13 Описание устройства; Панель управления и принцип; Поворотное управление
- 14 Принцип действия
- 15 Предохранительные устройства; отключение конфорки
- 16 Монтаж; Проверка комплекта поставки; вспомогательные средства
- 17 Навесной монтаж; Подготовка столешницы
- 18 коробки в диафрагму тумбы; Установка варочной панели
- 19 Отрегулируйте поворотную ручку; Определите количество выравнивающих; Закрепите распределительную коробку
- 20 Подключите варочную панель к
- 21 Подключение к источнику тока; Передача пользователю
- 22 Управление; варочной панели; Установка уровня мощности; уровня повышенной мощности; Включение функции моста
- 24 Очистка и уход; Моющие и чистящие средства; Уход за варочной панелью
- 25 управления
- 26 Устранение неисправностей
- 27 Прекращение; Прекращение эксплуатации; Утилизация без ущерба для; Утилизация транспортной упаковки; Утилизация старого изделия
- 28 служба и запчасти; Сервисная служба
