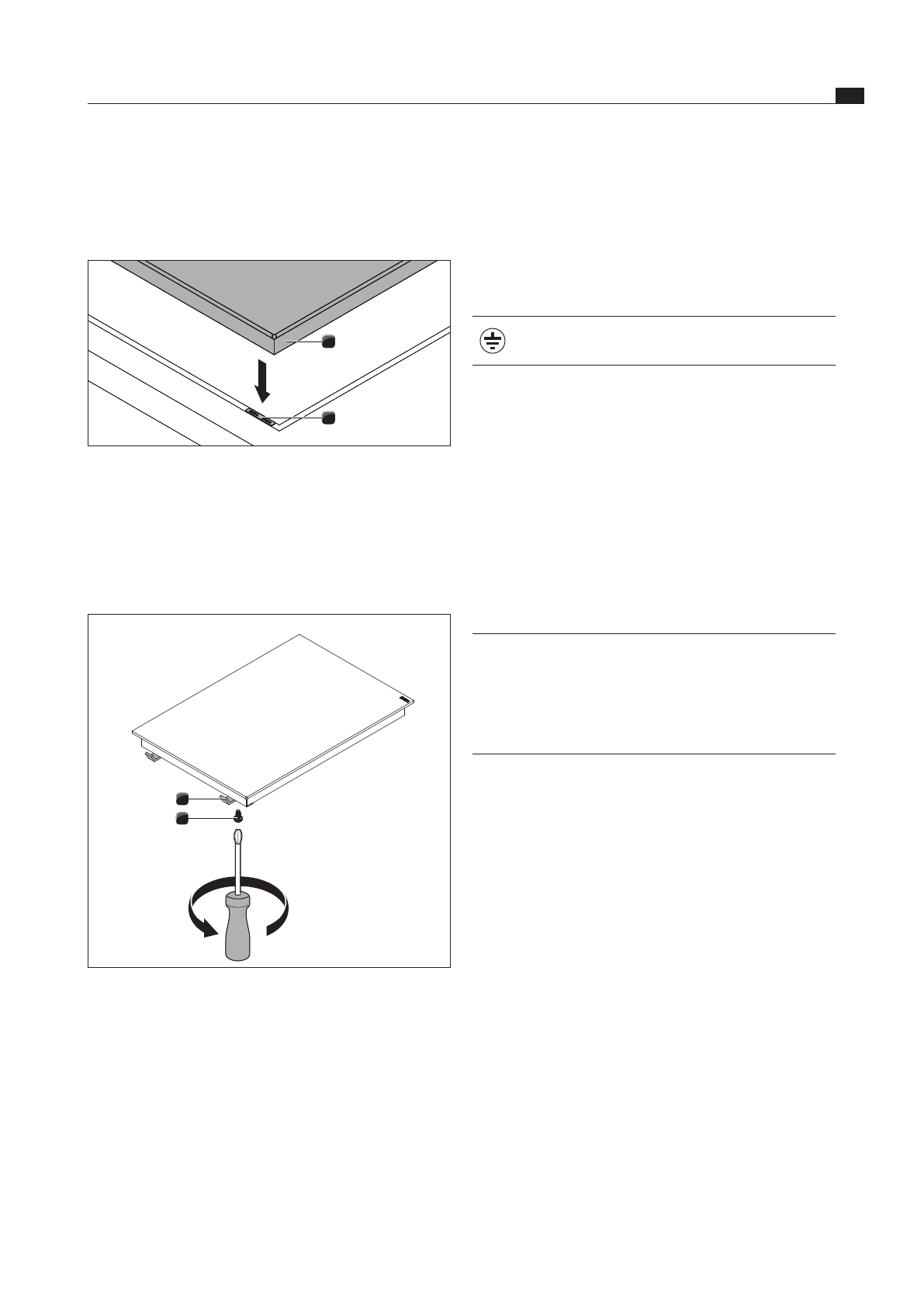

Монтаж

www.bora.com

Подключите варочную панель к

распределительной коробке

X

X

Подключите варочную панель к распределительной

коробке.

X

X

Сначала подключите жёлто-зелёный провод

заземления к месту, отмеченному на

распределительной коробке.

Символ заземления

X

X

Теперь соедините многополюсный и

промаркированный цветом штекер соответствующей

конфорки с соответствующей цветной гнездовой

частью на распределительной коробке.

5.6  Токоподвод

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной электроснабжающей компании.

ИНФОРМАЦИЯ

   Подключение к источнику

тока разрешается только

квалифицированным специалистам.

Они также берут на себя

ответственность за правильную

установку и ввод в эксплуатацию.

Используемый сетевой кабель (предварительно

собранных) должен быть по крайней мере типа H05VV-

F или H05VVH2-F.

Q

Q

Сечение: 3G2,5 мм² при однофазном подключении.

Q

Q

Сечение: 4G1,5 мм² при двухфазном подключении.

Q

Q

Если кабель питания повреждён, он должен быть

заменен на специальный. Это может быть сделано

только уполномоченным сервисным центром.

Подключение к источнику тока

X

X

Выключите главный выключатель / защитный

автомат перед подключением варочной панели.

X

X

Заблокируйте главный выключатель / защитный

автомат против несанкционированного повторного

включения.

X

X

Убедитесь в отсутствии напряжения.

X

X

Точно выровняйте варочную панель [1].

X

X

Выровняйте монтажную рейку [2], чтобы она

равномерно прилегала под варочной панелью и

вытяжкой, встраиваемой в столешницу, PL540.

1

2

рис. 7.15  Варочная панель и выравнивающие высоту

пластины

[1]

Варочная панель

[2]

Выравнивающие высоту пластины

X

X

При необходимости подложите выравнивающие

высоту пластины [2].

2

1

рис. 7.16  Крепёжные скобы

[1]

Болт

[1]

Крепёжная скоба

X

X

Закрепите варочную панель [1] крепёжными

скобами [2].

X

X

Затяните болты [1] крепёжных скоб с моментом

затяжки максимум 10 Нм.

X

X

Проверьте правильность выравнивания.

X

X

После завершения всех работ по установке

расшейте швы устройства чёрным термостойким

силиконовым герметиком.
