RU

17

Монтаж

www.bora.com

1

2

3

4

6

5

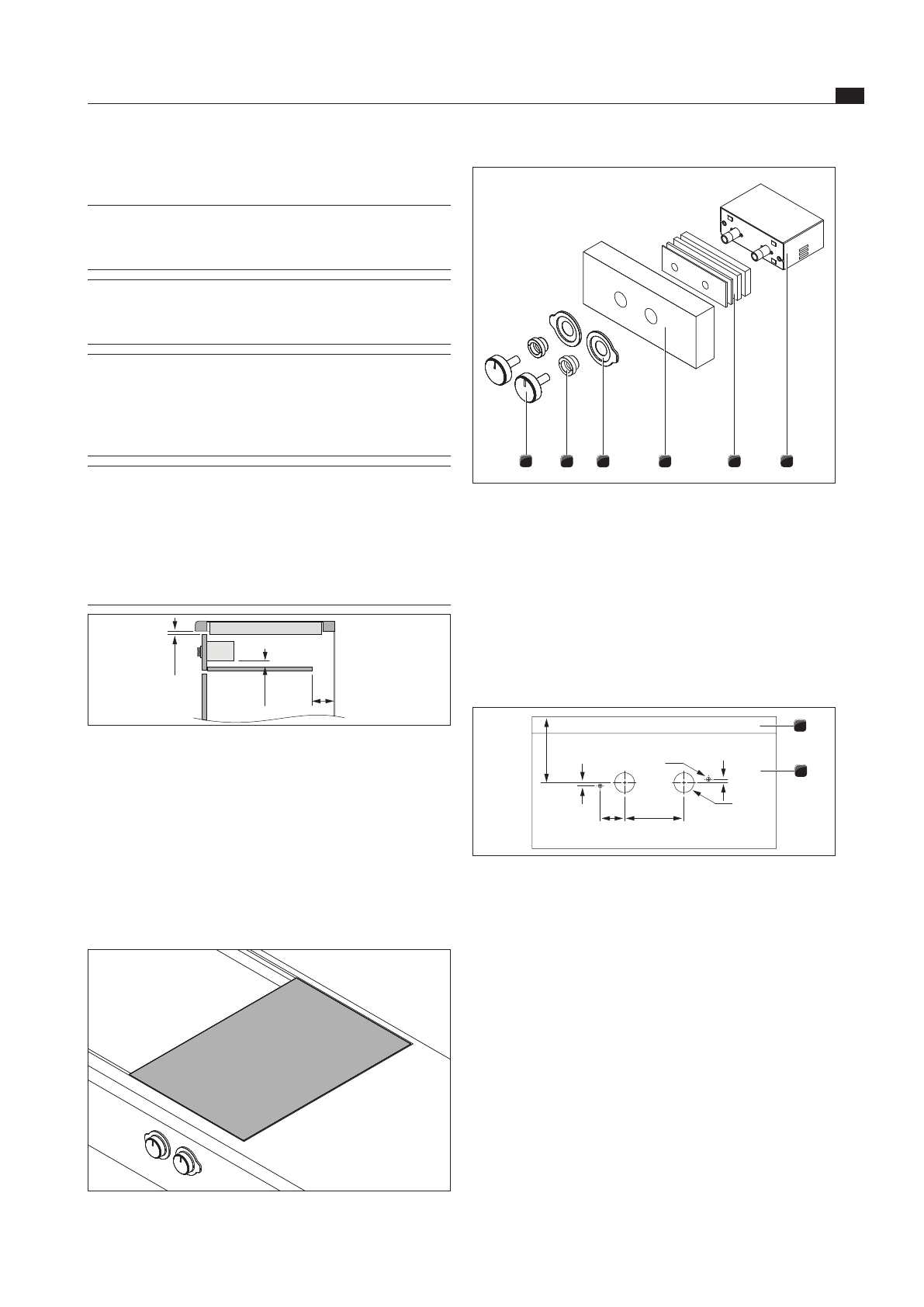

рис. 7.9  Конструкция распределительной коробки

[1]

Распределительная коробка

[2]

Выравнивающие пластины

[3]

Диафрагма (не входит в комплект поставки)

[4]

Манжеты регулятора уровня мощности

[5]

Гайки

[6]

Поворотная ручка управления

X

X

Начертите с помощью сверлильного кондуктора из

комплекта поставки соответствующие отверстия.

1

2

90

5

5

>105

37

Ø6

Ø30

рис. 7.10  Шаблон для сверления

[1]

Столешница

[2]

Диафрагма

X

X

Просверлите отверстия, чтобы диафрагма не

вырвалась.

Определите количество выравнивающих

высоту пластин

Q

Q

Составьте из выравнивающих пластин [2] и

диафрагмы [3] общий размер 36 мм.

Q

Q

Общий размер 36 мм должен быть обязательно

соблюдён, чтобы обеспечить правильную работу

распределительной коробки [1].

5.5  Установка варочной панели

ИНФОРМАЦИЯ

   Между всеми устанавливаемыми

устройствами предусмотрен зазор в

один миллиметр.

ИНФОРМАЦИЯ

   Вокруг устанавливаемых устройств

предусмотрено расстояние два

миллиметра.

ИНФОРМАЦИЯ

   Между варочными панелями или

варочными панелями и вытяжкой,

встраиваемой в столешницу, должна

быть установлена предлагающаяся к

варочной панели монтажная рейка.

ИНФОРМАЦИЯ

   Под устройством установить

перегородку, защищающую от

контакта с кабелем (горизонтальная

разделительная перегородка).

Она должна быть съёмной

для проведения технического

обслуживания.

>

20

100

7

рис. 7.7  Вид сбоку перегородки, защищающей от контакта с

кабелем, и вентиляции

Q

Q

В области выреза столешницы следует удалить

возможные поперечины мебели.

Q

Q

Ящики или полки в нижнем шкафу должны

быть съёмными для возможности проведения

технического обслуживания.

5.5.1  Установка распределительной

коробки в диафрагму тумбы

рис. 7.8  Распределительной коробка и варочная панель в

установленной состоянии
