Описание устройства

www.bora.com

4  Описание устройства

При каждом использовании устройства соблюдайте

все указания по технике безопасности (см. главу

«Безопасность»).

Варочная панель имеет следующие функции:

Q

Q

Электронная регулировка мощности (9 уровней)

Q

Q

Конфорка Hyper (гипермощности)

Q

Q

Индикатор остаточного тепла

Q

Q

Две поворотные ручки управления

Q

Q

Контрольная лампа режима работы

Q

Q

Распределительная коробка с защитой от детей

(механизм нажатия и поворота)

4.1  Конструкция

5

4

1

2

3

3

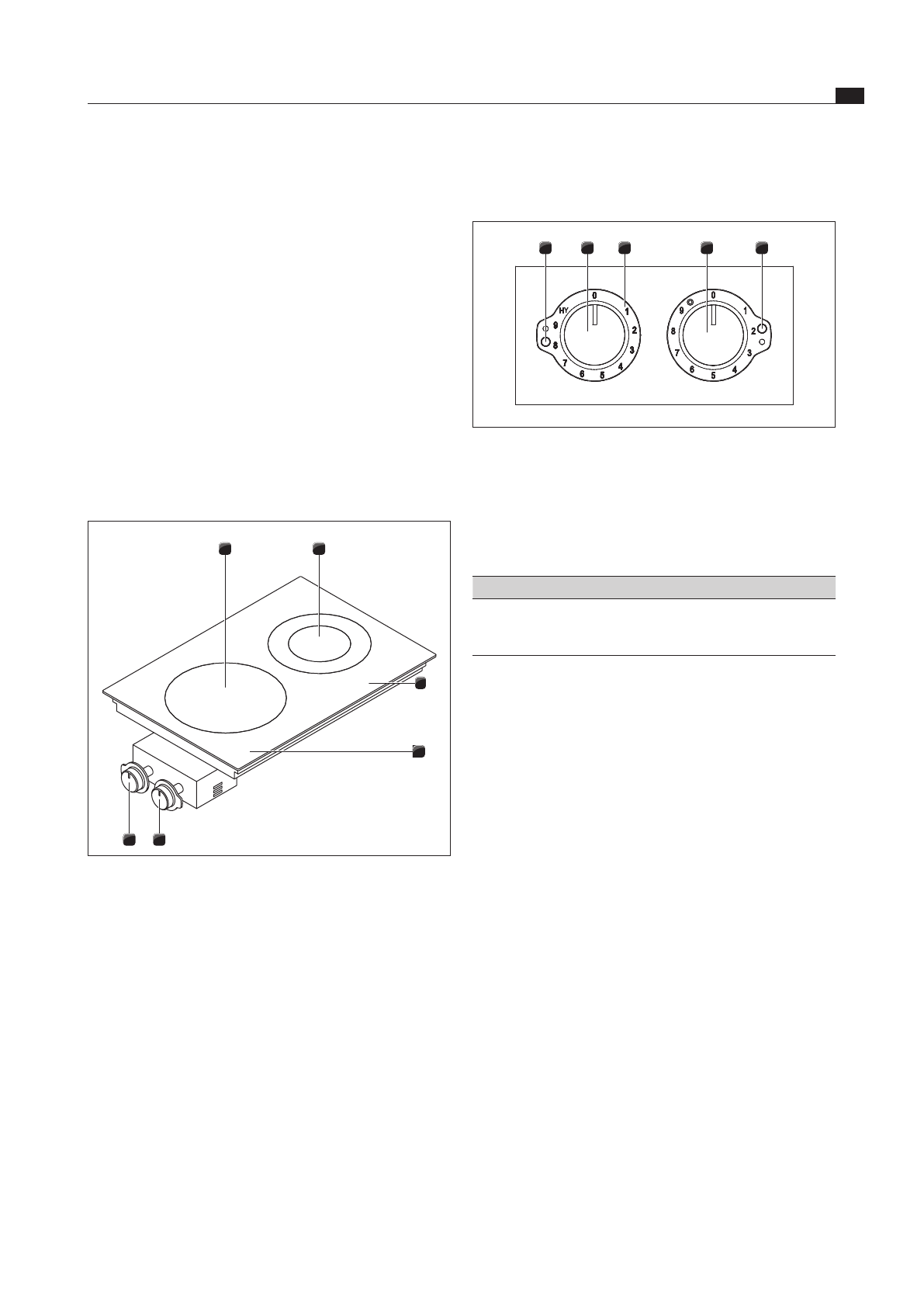

рис. 6.1  Варочная панель

[1]

Конфорка передняя

[2]

Задняя конфорка

[3]

Индикатор остаточного тепла (Лампочка)

[4]

Поворотная ручка управления задней конфоркой

[5]

Поворотная ручка управления передней конфоркой

4.2  Панель управления и принцип

работы

HY

2

4

5

3

1

рис. 6.2  Поворотная ручка управления PCH2

[1]

Контрольная лампа режима работы

[2]

Поворотная ручка управления передней конфоркой

[3]

Манжета регулятора уровня мощности

[4]

Поворотная ручка управления задней конфоркой

[5]

Контрольная лампа режима работы

Поле индикации

Индикатор Значение

Индикатор остаточного

тепла

Лампочка Конфорка выключена, но

еще горячая (температура

> 60 °C)

таблица 6.1

Значение индикаторов

Поворотное управление

Панель управления оборудована поворотной ручкой

управления. Вы управляете устройством, устанавливая

ту или иную поворотную ручку управления на

соответствующий уровень мощности.

Контрольная лампа режима работы

Загорается контрольная лампа, значит

соответствующая конфорка включена.

4.3  Принцип действия

Под конфоркой находится конвекционный излучатель

с нагревательной лентой. Если конфорка включена,

нагревательная лента излучает тепло, которое

распространяется на конфорку и дно посуды.
