24

ВСТРАИВАЕМАЯ ГАЗОВАЯ ВАРОЧНАЯ ПАНЕЛЬ

GAS BUILT-IN HOB

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ • USER GUIDE

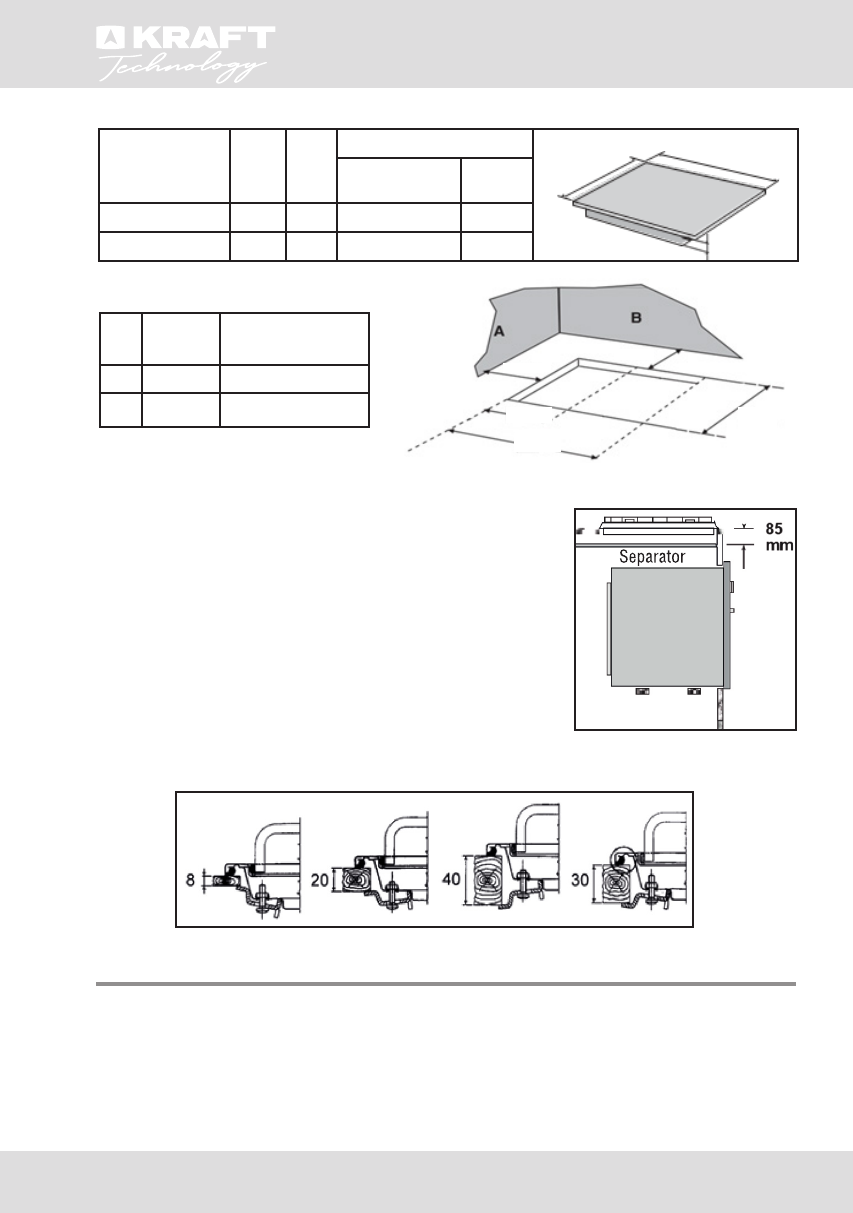

•  Position the special sealed gasket (provided) on the edge of

the hob making sure that the ends meet without one lying on

top of the other.

•  Put  the  hob  in  the  unit  opening  making  sure  that  it  is

centered.

•  Fasten the hob to the unit with the fastening brackets. The

traction  of  the  screws  will  be  enough  to  cut  the  sealing

gasket so that the excess can easily be removed.

If  there  is  a  hanging  unit  over  the  cooking  hob,  it  must  be  at

least 600 mm away from it.

In  order  to  avoid  excessive  overheating,  even  if  there  is  no

oven  below,  it  is  necessary  to  provide  a  separating  space

having at least the size of the embedment hole.

GAs ConneCtIon

290мм

185

60

560мм

мм

мм

1-490 мм
2-470 мм

Holes for installation

№

Hobs

series

Hole dimensions

 (WхD)(mm)

1

30

290x490

2

60

560x490

А – side wall      В – back wall

Hobs series

L

(мм)

P

(мм)

Н (мм)

steel or

enameled

glass

30

320

520

40

40

60

590

520

40

40

P

L

H

The  appliance  must  be  connected  to  the  gas  supply  or  the  cylinder  according  to  the

specifications  of  the  standards  in  force  and  after  checking  that  it  is  adjusted  for  the  type  of

gas available. The appliance is set up to operate with the gas specified on the calibration label

placed both on the packaging and on the back of the appliance. When the type of gas available

does  not  correspond  to  that  for  which  the  appliance  is  set  up,  replace  the  corresponding

injectors (provided).
