Отвод печных газов

Отвод  печных  газов  от  газового  прибора  должен  осуществляться  с  помощью  кухонной
вытяжки  непосредственно  в  дымоход  или  на  улицу.  Если  монтаж  вытяжки  невозможен
(рис. B), необходимо установить вентилятор на внешнюю стену или в вентиляционное
отверстие,  при  условии,  что  размеры  отверстия  должны  быть  пропорциональны
интенсивности нагнетания воздуха вентилятором (рис. C). Интенсивность нагнетания
воздуха вентилятором должна обеспечивать в кухне полную замену воздуха не менее
3—5  раз  в  час.  В  любом  случае,  одновременное  использование  дымоходов
несколькими газовыми приборами для отвода печных газов запрещено.

Подключение к газовой сети

Подключение  к  газовой  сети  выполняется  в  соответствии  с  местными  стандартами.
Во  время  подключения  установите  предохранительный  кран  на  конец  трубопровода.
Прибор  поставляется  после  проведения  заводских  испытаний  и  настроек  на
определенный  вид  газа,  указанный  в  табличке,  расположенной  на  нижней  защитной
панели  рядом  с  газовой  соединительной  трубой.  Убедитесь,  что  подаваемый  газ
соответствует виду, указанному на табличке.
В  противном  случае  следуйте  указаниям,  приведенным  в  главе  "Адаптирование  к
разным видам газа".
Для  увеличения  КПД  и  уменьшения  расхода  газа
убедитесь,  что  давление  подачи  газа  соответствует
указанному  в  таблице  "Характеристики  горелки".
Если  давление  газа  отличается  от  обозначенного
(или  непостоянно),  трубопровод  подачи  следует
оборудовать подходящим редуктором.
Присоедините

муфту

к

газовой

трубе,

 с

установленной  1/2"  контргайкой  и  промежуточной
прокладкой,  как  показано  на  рисунке.  Прокладки
должны  соответствовать  местным  стандартам.
Закрутите  детали,  не  прилагая  чрезмерных  усилий,
отрегулируйте  муфту,  чтобы  она  смотрела  в
необходимом

направлении,

и

окончательно

закрепите элементы.

Подключение

Подключите  прибор  к  газовой  системе  с  помощью  металлической  трубы  и
регулировочных  муфт  или  шланга  из  нержавеющей  стали,  соответствующего
местным  стандартам!  При  использовании  стальных  шлангов  убедитесь,  что  они  не
касаются  подвижных  деталей  и  не  повреждены.  Данная  проверка  проводится,  если
варочная панель комплектуется вместе с духовкой.
Точка подключения к газовой системе оснащена 1/2" наружной резьбой.
Во время установки запрещено оказывать давление на прибор.

После  завершения  монтажа  всегда  проверяйте  плотность  муфт,  используя
мыльный  раствор.

Запрещено  использовать  огонь  для  проведения

данной проверки

.

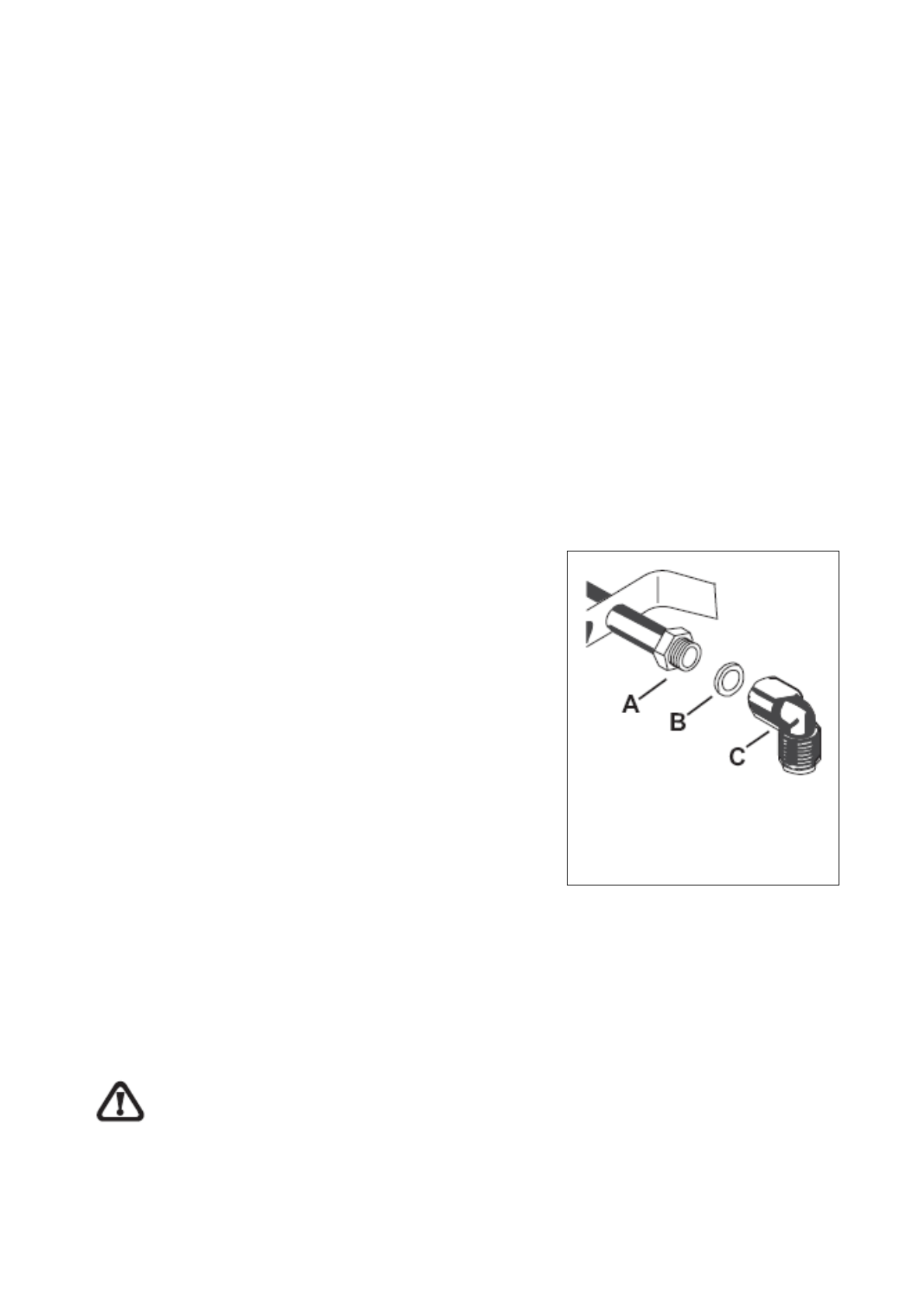

A)

Установите на конец

газовой трубы
контргайку

B)

Прокладка

C)

Регулируемая муфта
