INSTALAREA

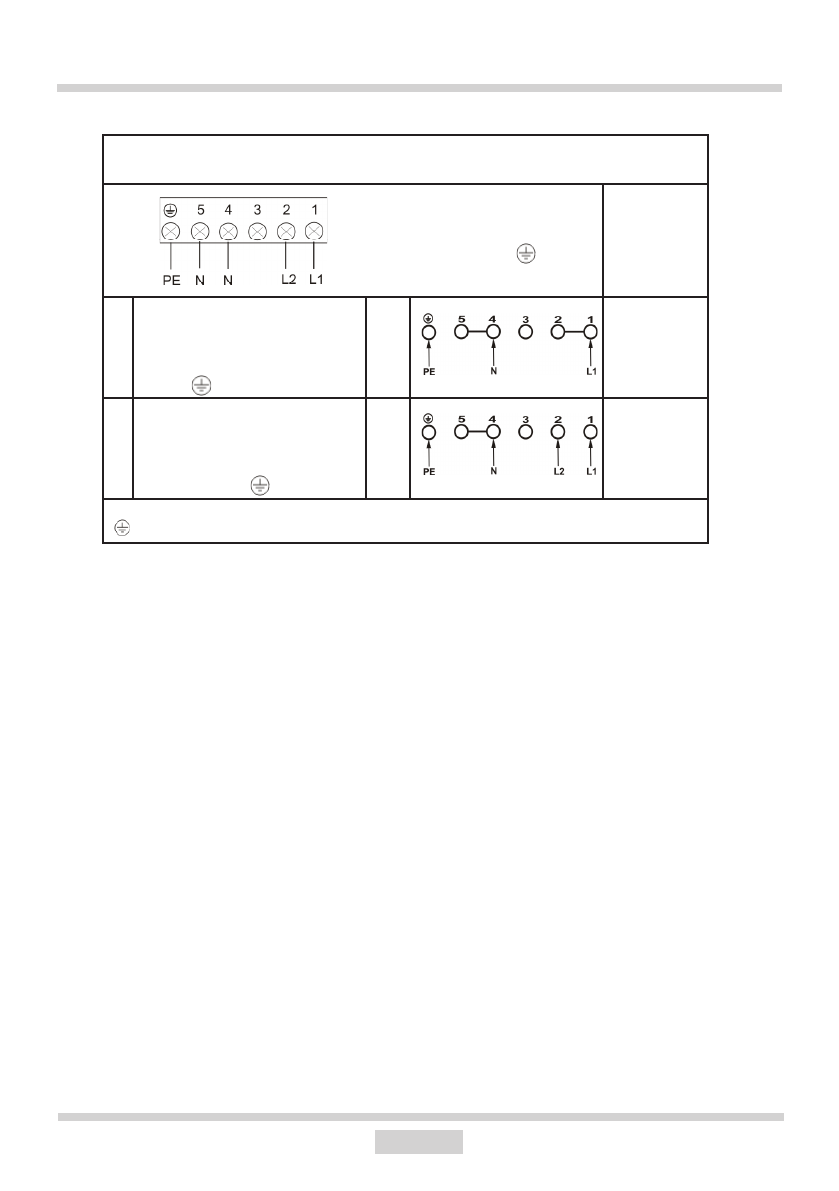

SCHEMA CONECTĂRILOR POSIBILE

Atenţie! Tensiunea electrică a elementelor de încălzire 230V

Tipul  firului

de conexiune

recomandat

1 Pentru reţea 230 V racordarea cu

o fază cu cablu neutral, punţile de

măsurare sunt unite prin dispozi-

tive de strângere 1-2  şi 4-5, cablu

neutral până la 4, cablu de protecţie

până la

1N~

H05VV-F

H05RR-F

3X 4 mm

2

2 Pentru  reţea  400/230  V  racor-

dareacu  două  faze  cu  cablu

neutral,  puntea  este  unită  prin

dispozitivele  de  prindere  4-5,

cablu  neutral  până  la  4,  cablu  de

protecţie până la

2N~

H05VV-F

H05RR-F

4X 2,5 mm

2

L1=R, L2=S, N=dispozitivul de prindere al cablului neutral,
  =dispozitivul de prindere al cablului de protecţie

Menţiune!  Fiecare  conexiune

trebuie să fie conexată cu firul de

siguranţă cu fixatorul
