УСТАНОВКА

Установка плиты

•  подготовить  место  (отверстие)  в  столешнице  мебели  по  габаритам,  приведенным

на монтажном чертеже (рис. А),

•  следует  оставить  по  крайней  мере  50  мм  зазор  между  установкой  и  соседними

вертикальными стенками шкафчиков,

•  высота монтируемой плиты должна составлять 50 мм,

•  в случае когда кухонная плита отделена от шкафчика, фиксируемого при помощи

горизонтальной  защитной  плиты,  тогда  свободное  пространство  между  днищем

кожуха кухонной плиты и защитной плитой, должно иметь высоту по крайней мере

25 мм – обеспечит это свободную циркуляцию воздуха.

•  в  задней  части  защитной  плиты,  следует  вырезать  квадратное  отверстие  боком

равным по крайней мере 80 мм (рис. С),

•  сечение провода, следует подобрать в зависимости от мощности плиты (эту опера-

цию должен выполнить специалист-электромонтажник),

•  соединить плиту электропроводом по приложенной схеме соединений,

•  очистить  столешницу  от  пыли,  установить  плиту  в  отверстие  и  крепко  прижать  к

столешнице (рис. В).

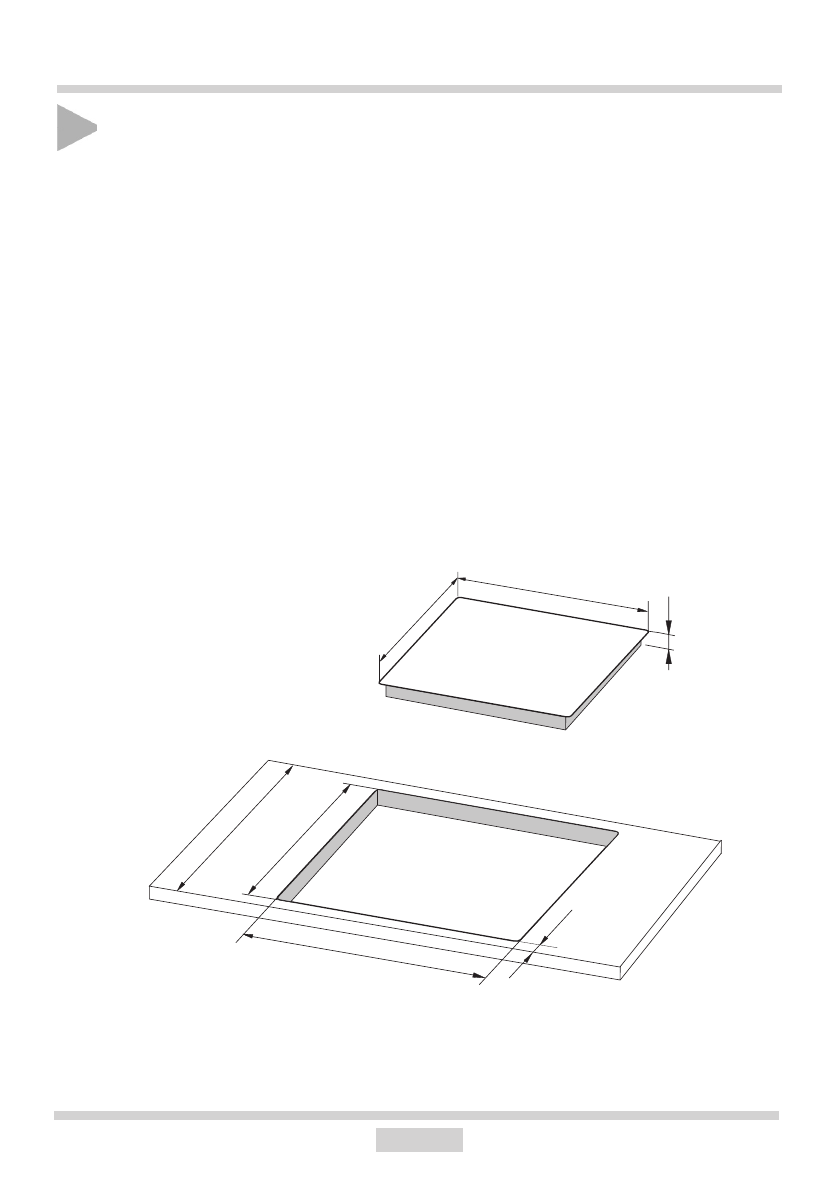

Рис. А

600 (750*)

600

50

500

(490*)

518

616 (770*)

50

* размер касается варочной панели PB*4VI511AFTB*S*
