INSTALAREA

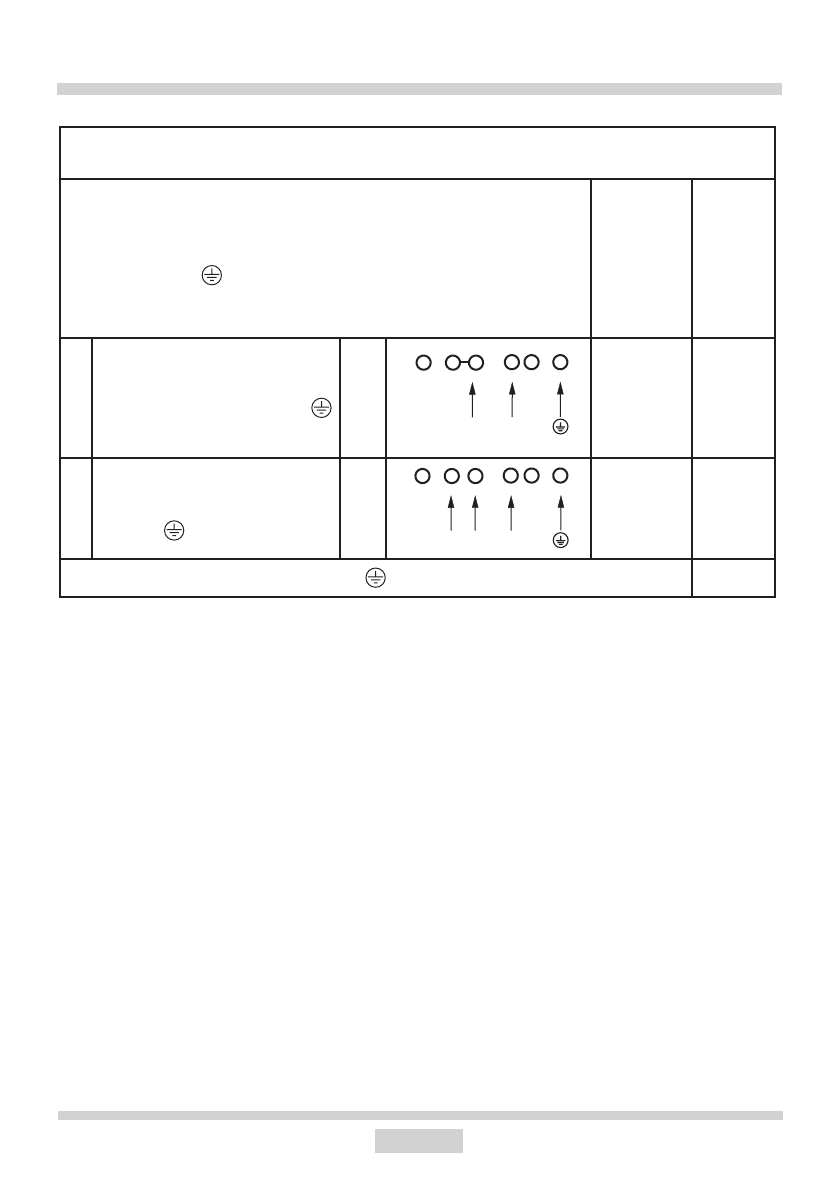

SCHEMA CONEXIUNILOR POSIBILE

Atenţie! Tensiune elemente încălzire 230V

Atenţie! În cazul fiecărei dintre conexiuni cablul de protecţie trebuie să fie
conectat cu clema

.

Tip /

secţiunea

transversa

-

lă a cablului

Sigu

-

ranţă de

protecţie

1

Pentru reţeaua de 230 V conectaţi

o  fază  cu  cablul  neutru,  puntea

leagă bornele L1, L2, cablul neu

-

tru cu N, cablul de protecţie cu

1N~

HO5VV-FG

3X 4 mm

2

min.30 A

2*

Pentru  reţeaua  230/400V  co

-

nectaţi două faze cu cablul neutru,

cablul neutru cu N, cablul de pro

-

tecţie cu

2N~

HO5VV-FG

4X2,5mm

2

min.16 A

L1=R, L2=S, L3=T, N= clemă cablu neutru,

= clemă cablu de protecţie

* În  cazul  unei  instalaţii  cu  3  faze  230/400V  în  casă,  cablul  rămas  trebuie  conectat  la

regleta:L3, care nu este conectată la instalaţia externă a plitei.

* Regletele N-N sunt conectate în interior, nu trebuie realizată nici o punte între ele

L1

N

L1

L2

N
