14
УСТАНОВКА И МОНТАЖ

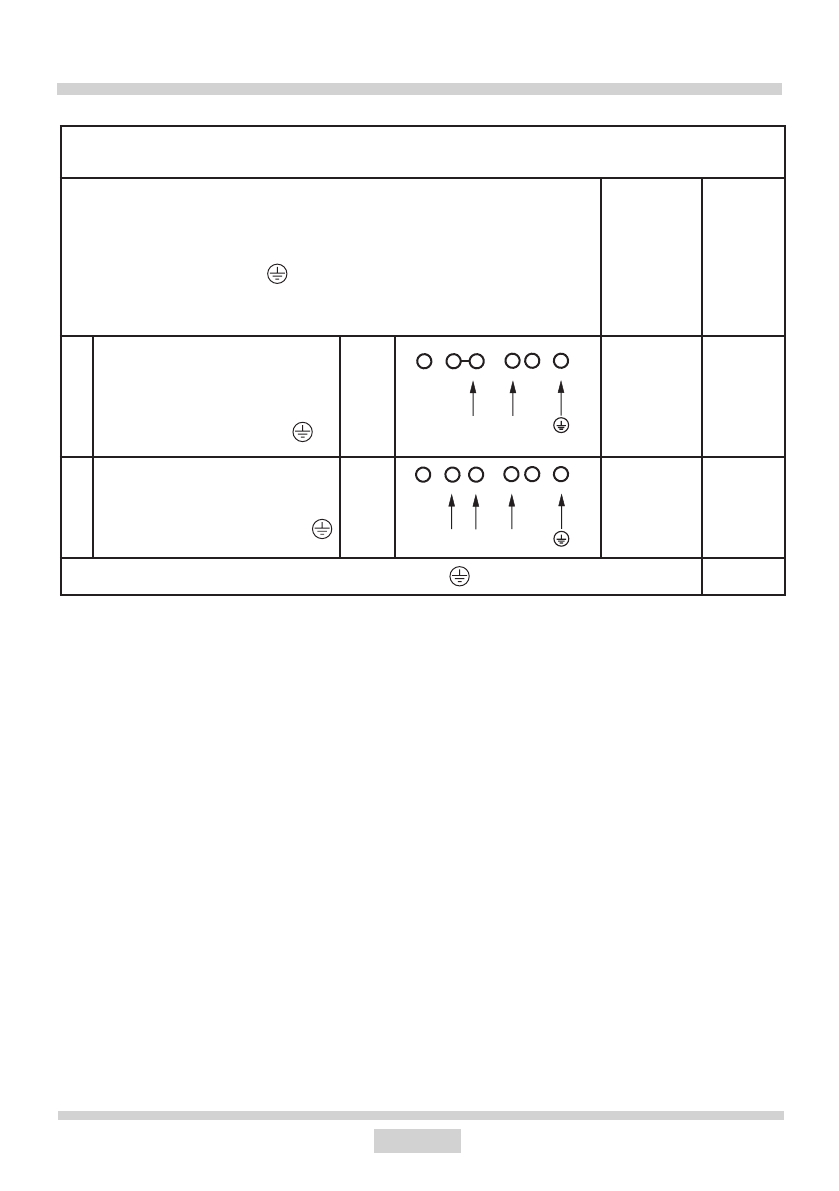

СХЕМА ВОЗМОЖНЫХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
Внимание! Напряжение конфорок 230В
Внимание! Независимо от вида соединения провод заземления должен
быть подключен к клемме
Tип /
сечение
провода
Предо
-
храни
-
тель
1
Для сети 230В однофазное
подключение с нейтральным
проводом, клеммы L1,L2 на
блоке, нейтральный провод до
N, провод заземления до
1кВ~
HO5VV-FG
3X 4 мм
2
мин.30 A
2*
Для сети 230/400В двухфазное
подключение с нейтральным
проводом, нейтральный провод
до N, провод заземления до
2кВ~
HO5VV-FG
4X2,5мм
2
мин.16 А
L1=R, L2=S, L3=T, N=клемма провода нейтрального, =клемма провода заземления
* В случае трехфазной сети 230/400В оставшийся провод подсоединить к клемме: L3,
которая не соединена с внутренней электрической частью варочной поверхности.
* Клеммы N-N соединены внутри, их не нужно подсоединять
L1
N
L1
L2
N
