Установка плиты PBP4VI509LFTB4

УСТАНОВКА

рис.A

■

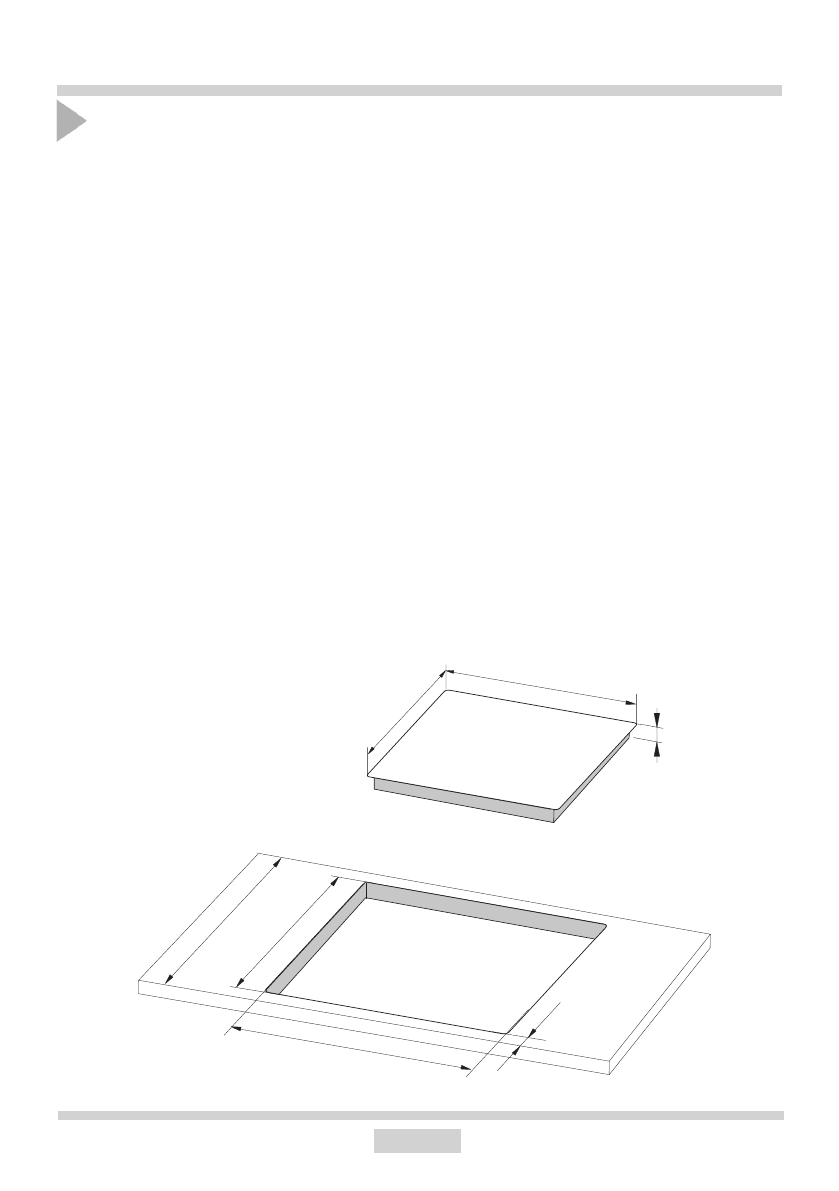

Подготовить место (отверстие) в столешнице мебели согласно размерам, показанным

на монтажном рисунке (рис. А)

■  Следует оставить промежуток не менее 50 мм  между оборудованием и соседними

стенками вертикальных шкафов

■  Высота монтируемой панели равна 50 мм

■  Если кухонная плита отделена от остальной части крепёжного шкафа при помощи

горизонтальной    страхующей    панели,  то  свобободное  пространсво  между  низом

встроенной мебели  кухонной плиты  и страхующей панели,  должо быть высотой

не менее 25 мм – это обеспечит свободную циркуляцию воздуха.

■  В задней части страхующей панели надо вырезать  отверстие шириной не менее

80 мм (рис. С)

■  Произвести подключение плиты, оборудованной в приводный шнур длиной

     1,5 м со штепсельной  вилкой с  контактом  безопасности

■  Отклеить  бумагу,  хранящую  двустороннюю  ленту,  приклеенную  одной  стороной  к

краю панели

■  Очистить столешницу от пыли, поместить  плиту в отверстие и сильным нажатием

плотно прижать   к   столешнице  (рис.В)
