     33

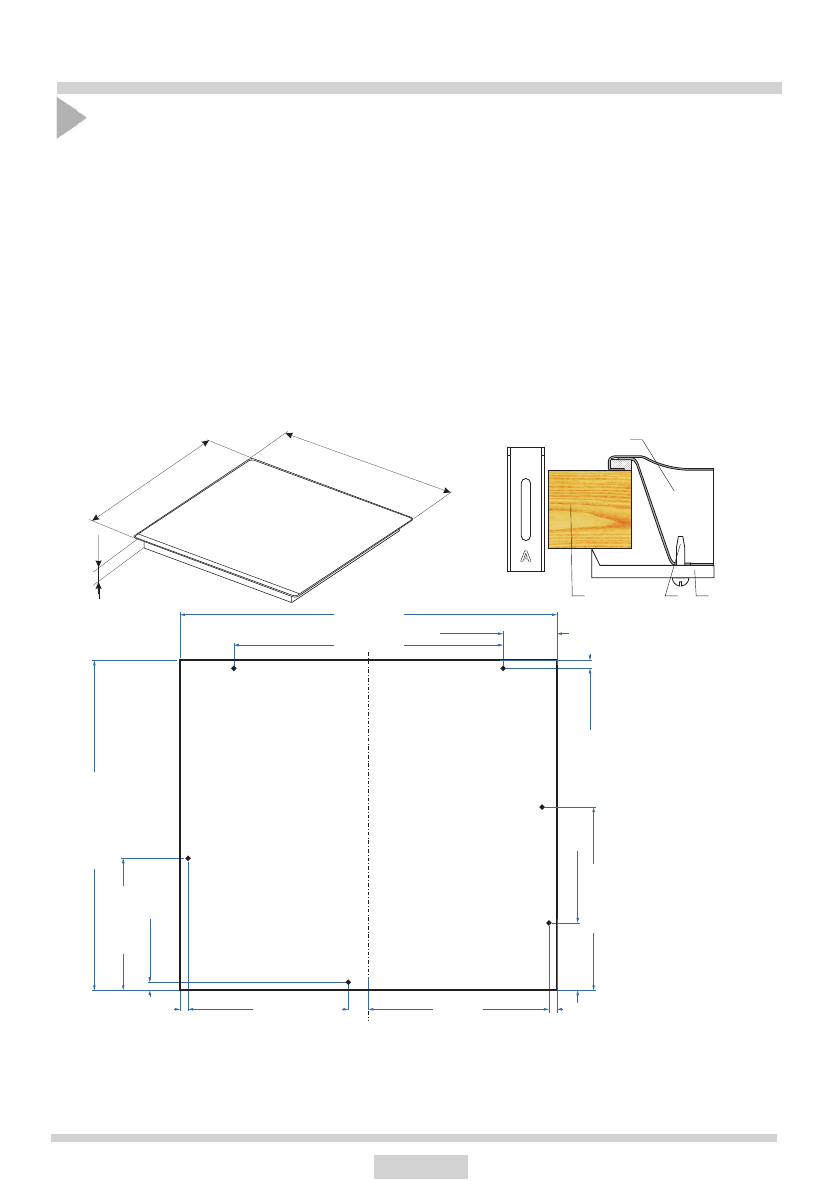

INSTALLATION

Installation von Gaskochfeldern 

●  Den  Einbauort  (Öffnung)  in  der  Arbeitsplatte  der  Küchenmöbel  entsprechend  den

Abmessungen auf der Montagezeichnung vorbereiten.

●  Der  minimale  Freiraum,  der  unter  dem  Gaskochfeld  und  dem  Gas-Elektrokochfeld  zu

belassen ist, beträgt 130 mm.

●  Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der

Gebrauchsanweisung enthaltenen Hinweise zu erfolgen.

●Die Halterungen am Kochfeld von unten leicht anschrauben,

●  Die  Arbeitsplatte  entstauben,  das  Kochfeld  in  die  Öffnung  einsetzen  und  stark

andrücken.

●  Die Halterungen (Abb.) senkrecht zur Kante des Kochfeldes platzieren und anschließend

fest anschrauben.

●  Nach der Montage des Kochfeldes in der Arbeitsplatte prüfen, ob das Gerät und vor allem

die Gasaustrittsicherung und der Zünder funktionieren.

1 - Arbeitsplatte

2 - Schraube

3 - Halterung

4 - Kochfeld

4

3

2

1

590 (890)

520

52

ACHTUNG: 

- die in Klammern angegebenen Abmessungen gelten für den Einbau der Kochfelder PAG5*.

-  Der  Abstand  zwischen  der  hinteren  Kante  der  Öffnung  in  der  Arbeitsplatte  und  der

Küchenwand sollte mindestens 60mm betragen.

272,00 mm

400,00 mm

560,00 mm

80,00 mm

12,00 mm

30,00 mm

100,00 mm

12,00 mm

12,00 mm

12,00 mm

490,00 mm

196,00 mm
