INSTALLATION

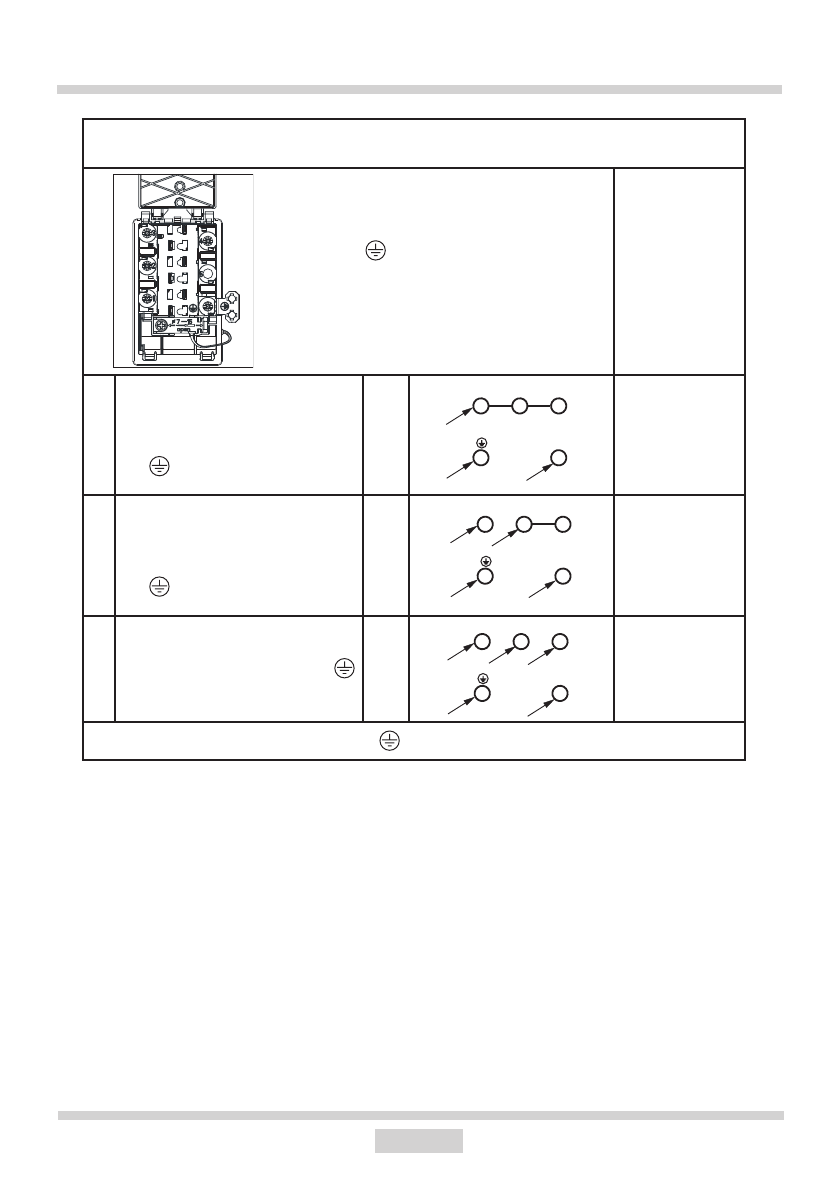

SCHEMA VON MÖGLICHEN VERBINDUNGEN

Achtung! Die Heizelemente sind für eine Spannung von 230 V ausgelegt

Empfohlener

Anschlus-ska

-

beltyp

1

Anschluss  einphasig,  an  das

Stromnetz  230  V  mit  Nulleiter,

die Brücken verbinden Klemmen

1-2-3, Nulleiter für 4, Schutzleiter

für

1N~

H05VV-F3G4

3X 4 mm

2

2*

Anschluss  zweiphasig,  an  das

Stromnetz 400/230 V mit Nulleiter,

die Brücken verbinden Klemmen

2-3,  Nulleiter  für  4,  Schutzleiter

für

2N~

H05VV-F4G2,5

4X2,5mm

2

3*

Anschluss  dreiphasig  an  das

Stromnetz 400/230 V mit Nulleiter,

Nulleiter für 4, Schutzleiter für

3N~

H05VV-F5G1,5

5X1,5mm

2

L1=R, L2=S, N=Klemmen des Nulleiters;    - Klemmen des Schutzleiters

Achtung! Bei jeder Verbindungsart

muss  der  Schutzleiter  an  die  mit

  gekennzeichnete  Klemme

angeschlossen sein.

1

2

3

4

L1

L2

PE

N

L3

1

2

3

4

PE

L1

N

1

2

3

4

L1

L2

PE

N
