INSTALLATION

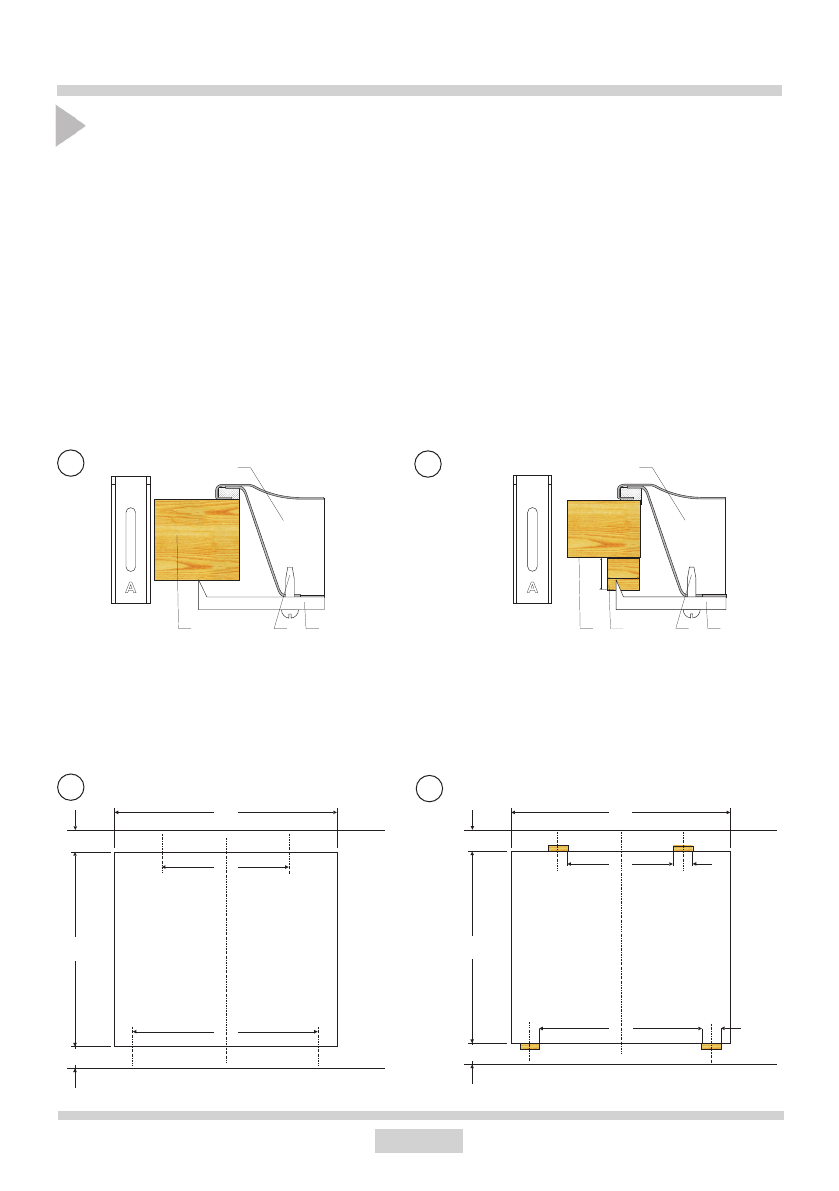

Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel

•  Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu

-

setzen. Die Montage ist der Abb.

2

 und Abb.

3

 zu entnehmen. Für die Befestigung einer

38 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke

mit  Maßen  von  15x15x50  mm  einzusetzen.  Die  Montage  ist  der Abb.

4

  und Abb.

5

  zu

entnehmen.

•  Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über

-

prüfen.

•  Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.

•  Die  Arbeitsplatte  sauber  machen,  das  Kochfeld  in  die  Öffnung  einsetzen  und  bis  zur

Arbeitsplatte andrücken.

•  Die  Halteklammern  vertikal  zum  Kochfeldrand  einstellen  und  bis  zum  Anschlag  an

-

schrauben.

1.  Arbeitsplatte

2.  Schraube

3.  Halteklammer

4.  Kochfeld

5.  Kochfelddichtung

2

3

5

4

1.  Arbeitsplatte

2.  Schraube

3.  Halteklammer

4.  Kochfeld

5.  Kochfelddichtung

6.  Holzstück

320

560

490

min 60

min 50

466

560

416

50

490

min 60

min 50

270

50

4

3

2

1

15

15

5

4

3

2

1
