УСТАНОВКА

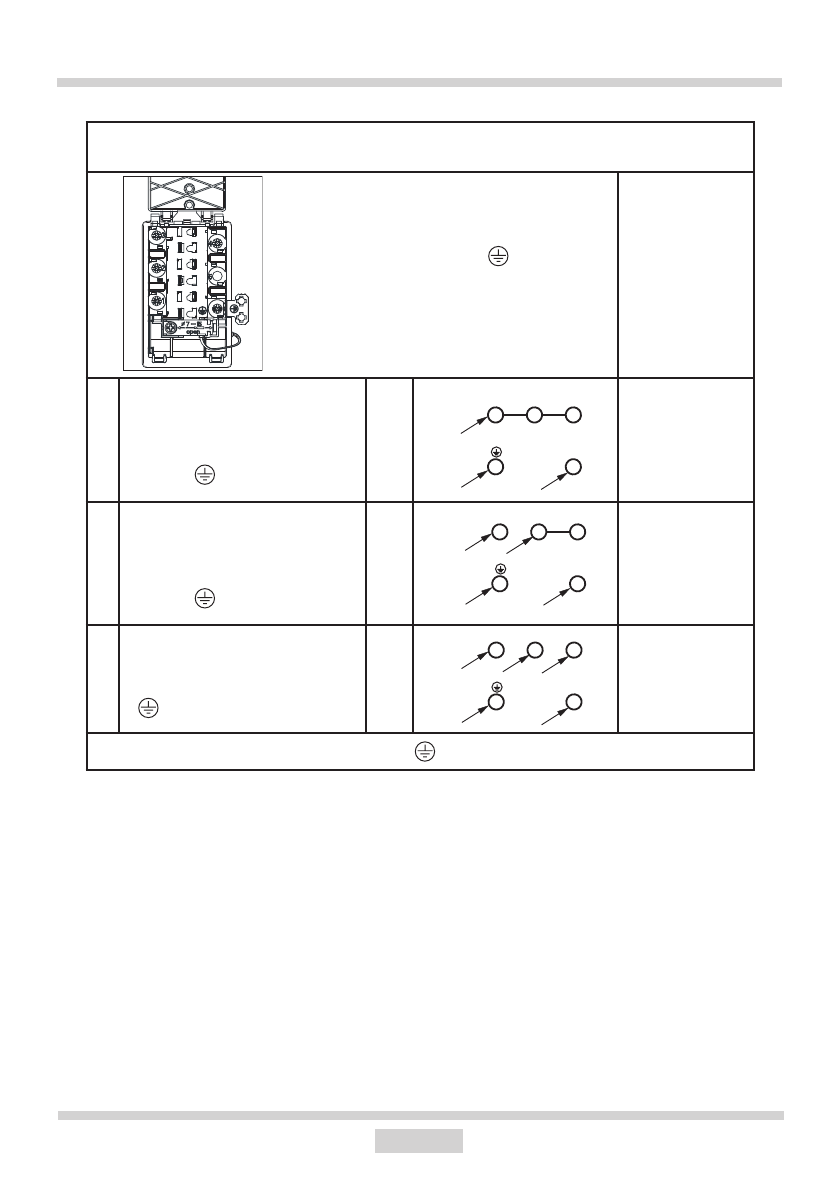

СХЕМА ВОЗМОЖНЫХ СОЕДИНЕНИЙ

Примечание ! Напряжение нагревательных элементов 230 В

Рекомен-

дуемый

вид соедини-

тельного

провода

1

Для  сети  230  В  подключение

однофазовое  с  нейтральным

проводом,  мостики  соединяют

зажимы  1-2-3,  нейтральный

провод к 4, предохранительный

провод к

1N~

HO5VV-F3G4

3X 4 мм

2

2*

Для сети 400/230 В подключение

двухфазовое  с  нейтральным

проводом,  мостики  соединяют

з а ж и м ы   2 - 3 ,   н е й т р а л ь н ы й

провод к 4, предохранительный

провод к

2N~

HO5VV-F4G2,5

4X 2,5 мм

2

3*

Для сети 400/230 В подключение

трехфазный  с  нейтральным

проводом, нейтральный провод

к 4, предохранительный провод

к

3N~

HO5VV-F5G1,5

5X 1,5 мм

2

L1=R, L2=S, N=зажимы нейтрального провода;  - зажимы предохранительного провода

1

2

3

4

L1

L2

PE

N

L3

1

2

3

4

PE

L1

N

1

2

3

4

L1

L2

PE

N

Примечание

  !  Каждое  соединение

должно  быть  соединено  защитным

проводом с зажимом
