INSTALAREA

H O 5 V V -

F4G2,5

H O 5 V V -

F5G1,5

Pentru reţea 400/230V racordarea

trifazazată cu cablu neutral, cablu

-

rile de fază racordate la 1,2 şi 3,

cablu neutral până la 4, cablul de

protecţie până la

Pentru reţea 400/230V racordarea

bifazată cu cablu neutral, puntea

cuplează clemele 2-3, cablu neu

-

tral până la 4, cablul de protecţie

până până la

Pentru  reţea  230V  racordarea

monofazată  cu  cablu  neutral,

puntea  cuplează  clemele  1-2-3,

cablu neutral până la 4, cablu de

protecţie până la

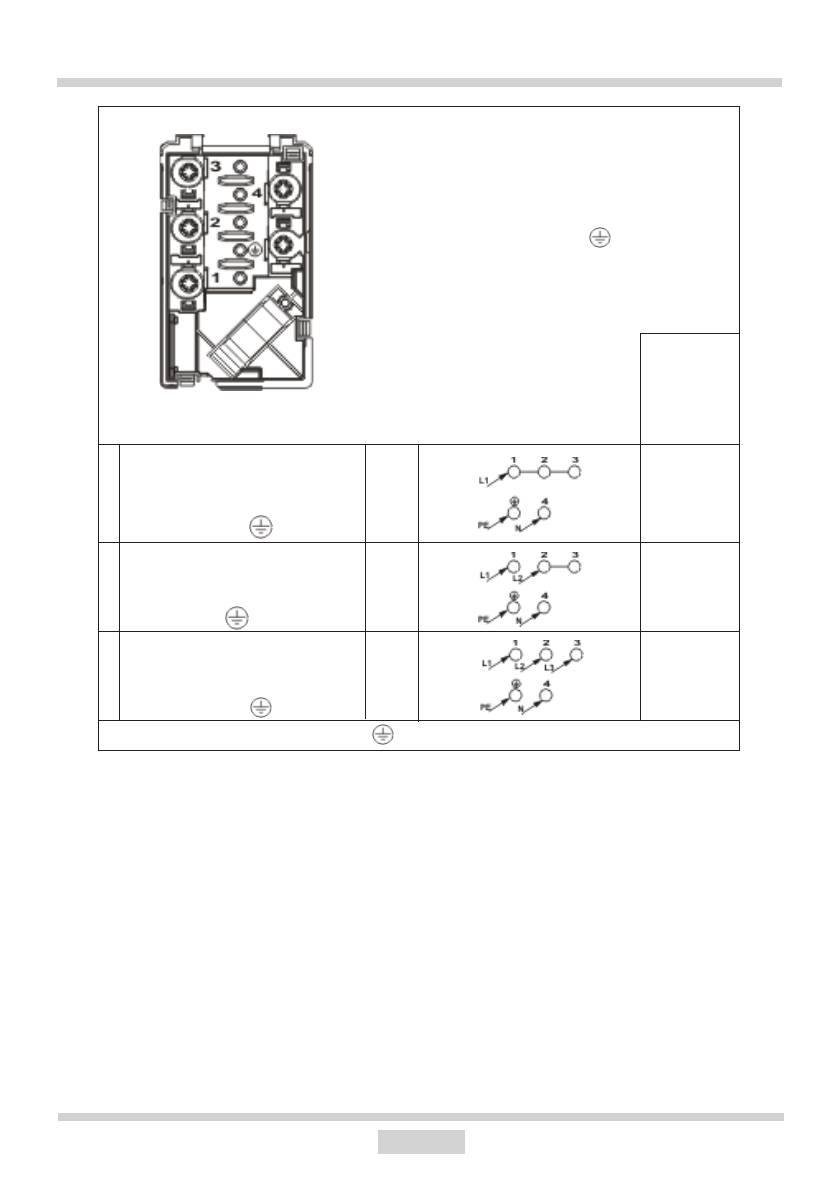

SCHEMA RACORDĂRILOR POSIBILE

Atenţie! Tensiunea elementelor radiante 230V

Atenţie! La orice fel de racordare, cablul de protecţie

trebuie să ie racordat cu clema       .

1

2

3

1N~

L1=R, L2=S, L3=T, N=cablu neutral,   = cablu de protecţie

Tipul de

cablu de

racordare

recomandat

2N~

3N~

H O 5 V V -

F3G4
