28

INSTALAREA

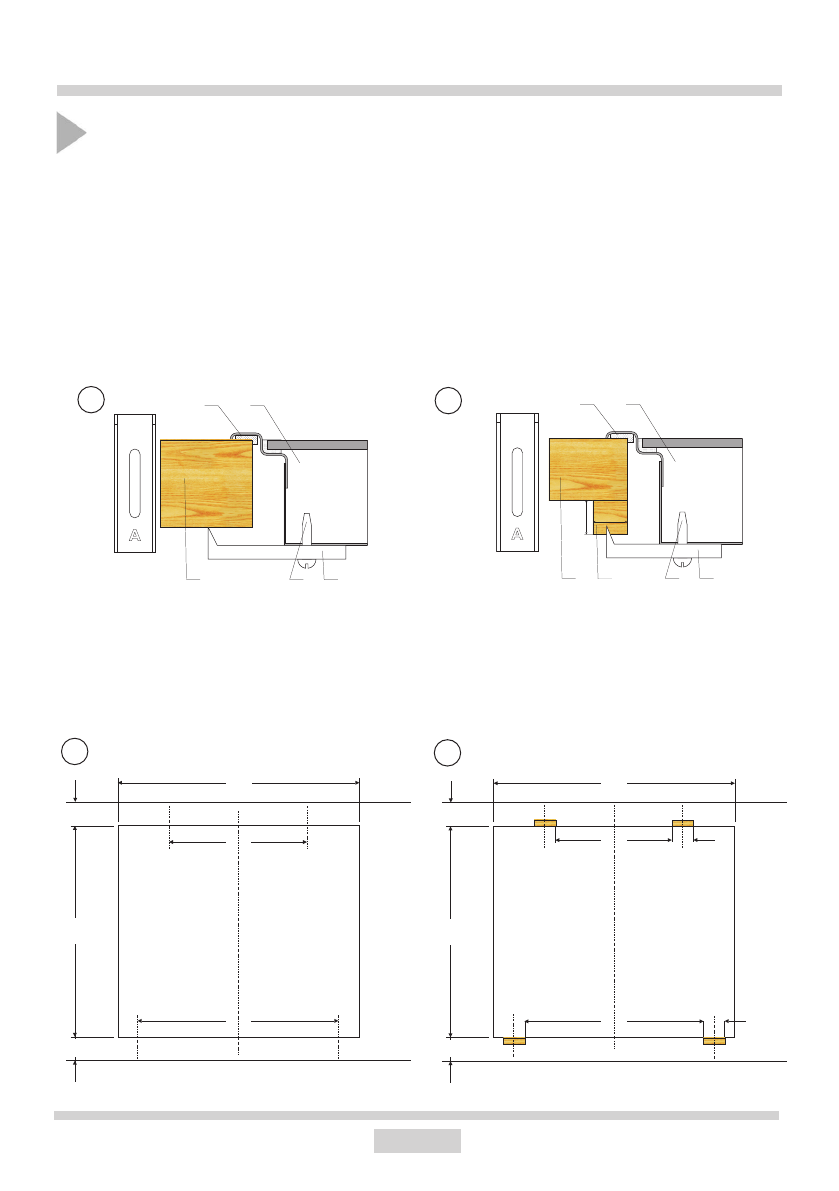

Montajul plăcii BHCI6* în blatul mobilierului:

•  În cazul blatului cu o grosime de  38 mm pentru prinderea plăcii trebuiesc folosite  4 mânere

“A”. Modul de montare este arătat în ig.

2

 şi

3

. În cazul blatului cu o grosime de  28 mm

în afară de mânerele  “A” suplimentar trebuie folosite  4 blocuri din lemn cu dimensiunile

de 15x15x50 mm. Modul de montare este arătat în ig.

4

 şi

5

.

•  Veriicaţi dacă garnitura aderă perfect la placă.

•  Înşurubaţi delicat mânerul din partea inferioară a blatului.

•  Curăţaţi blatul, introduceţi placa în oriiciu şi  apăsaţi blatul.

•  Fixaţi mânerele perpendicular pe marginea plăcii şi înşurubaţi-le la maxim.

1.  blatul mobilierului

2.  şurub cu cap crestat

3.  mâner de ixare

4.  placa de încălzire

5.  garnitura plăcii

1.  blatul mobilierului

2.  şurub cu cap crestat

3.  mâner de ixare

4.  placa de încălzire

5.  garnitura plăcii

6.  bloc din lemn

2

4

3

5

5

4

3

2

1

5

4

3

2

1

15

15

6

320

560

490

min

60

min

50

466

560

416

50

490

min

60

min

50

270

50
