УСТАНОВКА

2

4

3

5

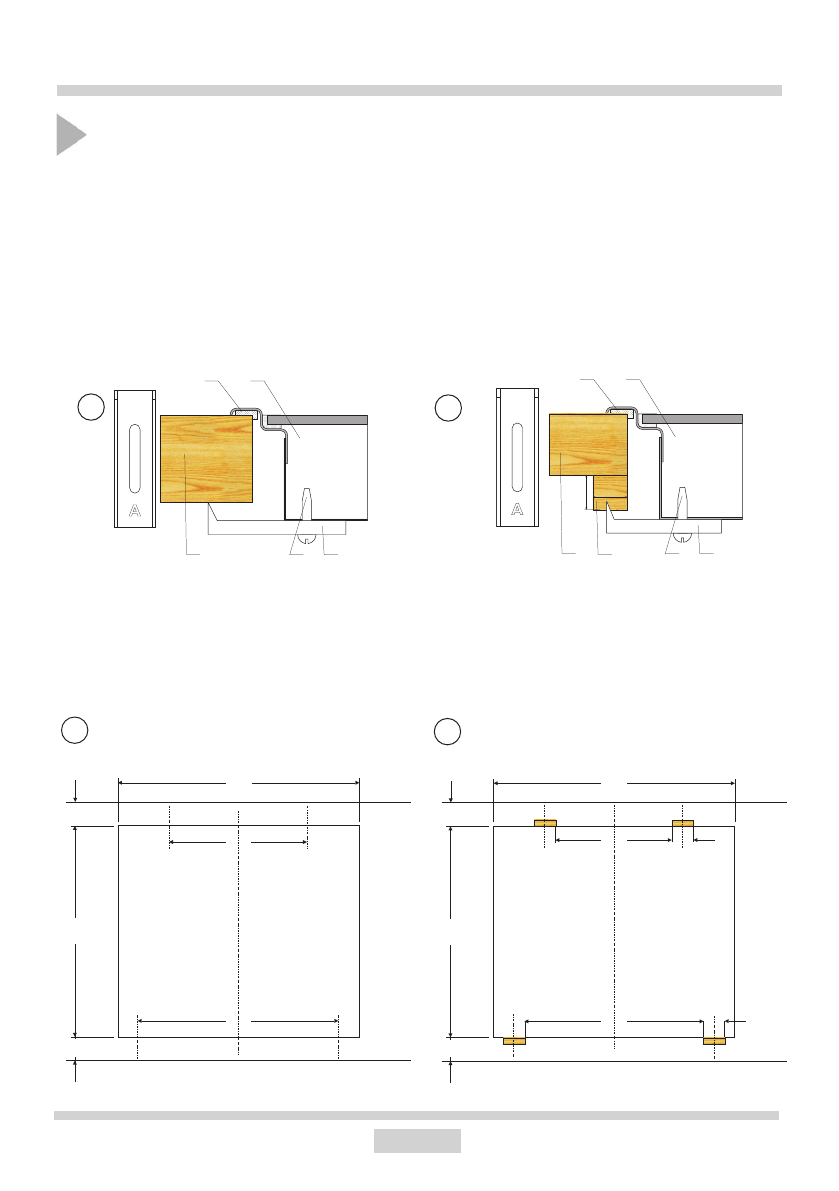

Монтаж плиты  BHCI6* в столешнице мебели

•

В случае наличия столешницы толщиной 38 мм,  для встраивания плиты надо ис

-

пользовать 4 ручки «А». Способ монтажа показан на рис.

2

 и

3

.  При наличии сто

-

лешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать 4

деревянные колодки размером 15/15/50 мм. Способ монтажа показан на рис.

4

и

5

.

•

Проверить, чтобы прокладка плотно прилегала к плите.

•

Легко прикрутить ручки  под плитой.

•

Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.

•

Установить ручки перпендикулярно к краю плиты и докрутить до упора.

1.  столешница

2.  винт

3.  крепежная  ручка

4.  нагревательная плита

5.  прокладка плиты

1.  столешница

2.  винт

3.  крепежная ручка

4.  нагревательная плита

5.  прокладка плиты

6.  деревянная колодка

5

4

3

2

1

5

4

3

2

1

15

15

6

320

560

490

min

60

min

50

466

5

60

416

50

490

min

60

min

50

270

50
