                9

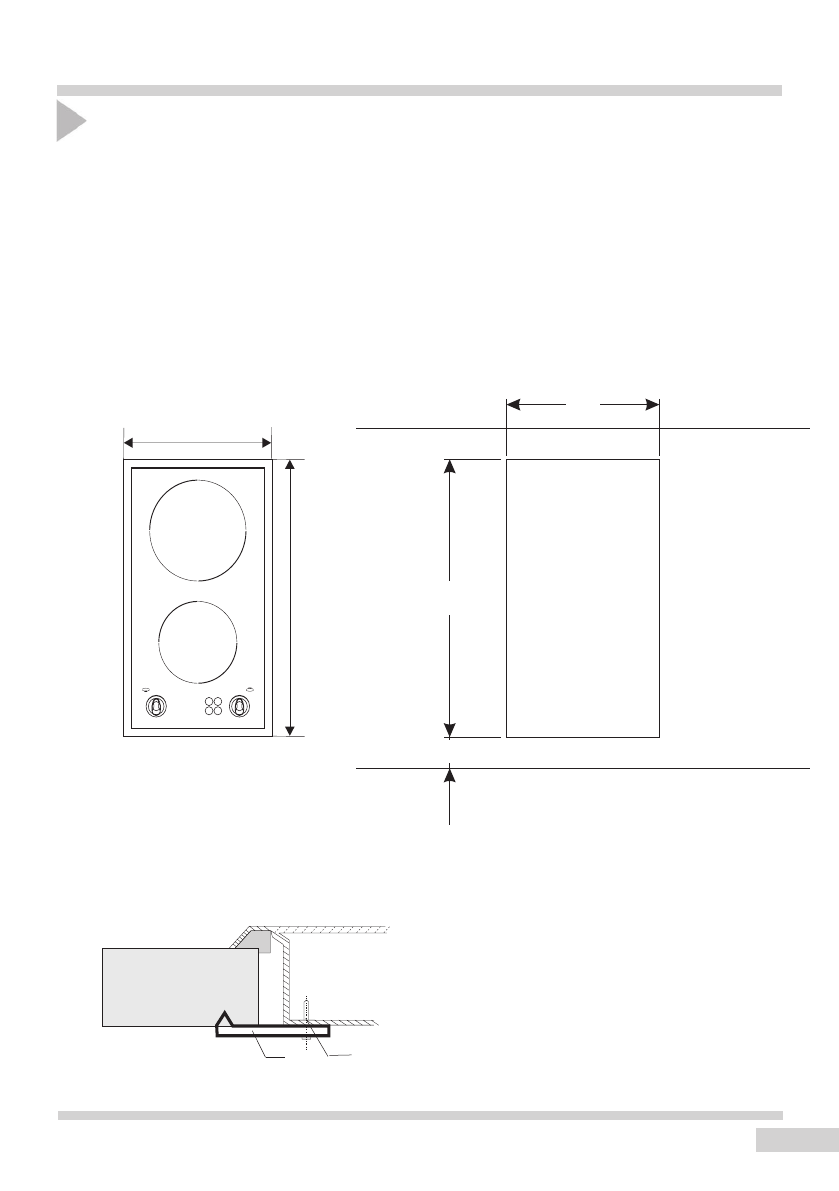

 Установка плиты BHCI3*

УСТАНОВКА

-     подготовить место (отверстие) в настольной плите мебели по габаритам приведен-

ным на монтажном чертеже,

-  минимальное свободное пространство под плитой, должно составлять 80 мм.

-  слегка привернуть лапки снизу плиты при помощи отвертки,

-     подключить плиту при помощи  провода питания длиной ок. 1,5 м с вилкой обору-

дованной зщитным стыком

-  сечение кабеля подобрать в зависимости от мощности плиты (эту операцию должен

произвести квалифицированный монтажник),

-     вставить  плиту в  отверстие,  установить фиксирующие  лапки  перпендикулярно

кромке плиты и ввернуть винты  до упора,

290

510

270

490

min

50

1   -  крепежная лапка

2   -  шуруп

3   -  доска стола

4   -  рабочая плита

1

2

3

4
