8

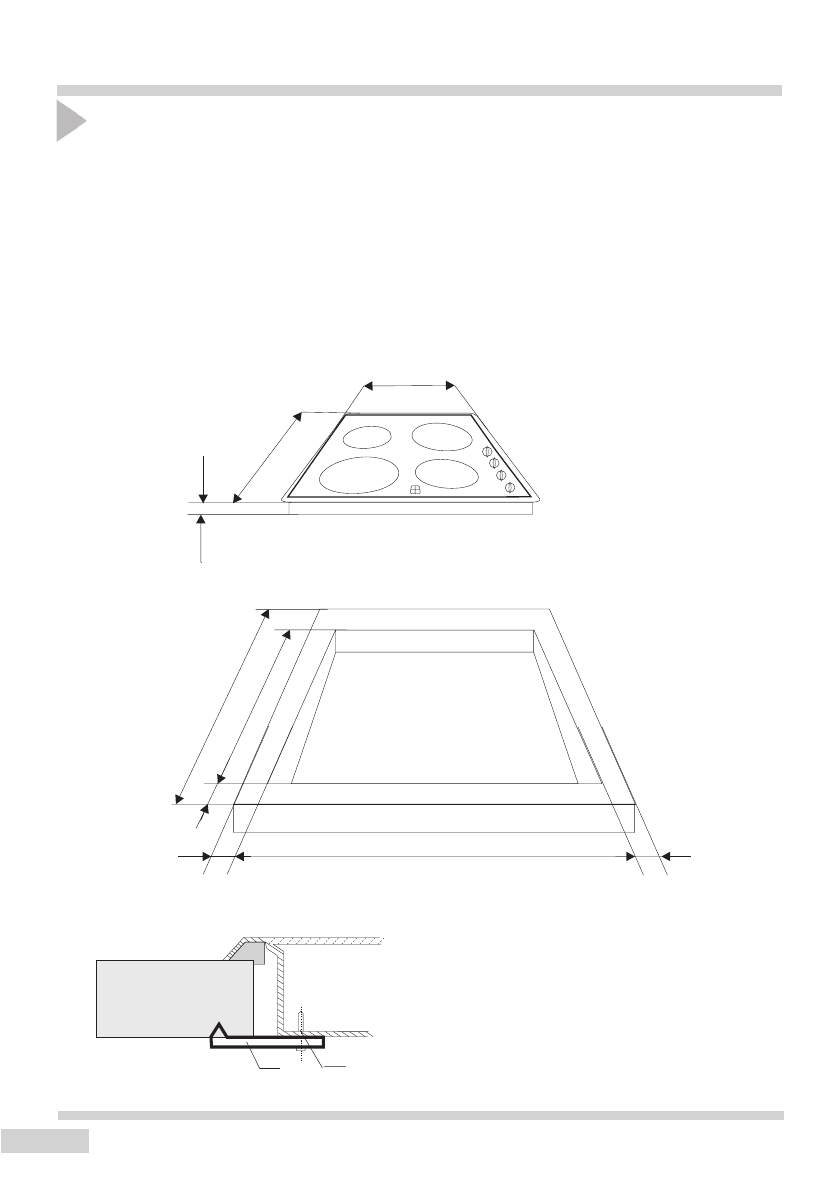

 Установка плиты BHCI6*

УСТАНОВКА

Рис. B



подготовить место (отверстие) в настольной плите мебели по размерам, приведен-

ным на монтажном чертеже (рис. А)



минимальное  расстояние,  которое  следует  установить  между  нижним  кожухом

плиты и полкой, составляет 80 мм.



слегка завинтить при помощи шурупа лапки под доской (рис. В),



подключить плиту при помощи провода по схеме,



очистить  настольную  плиту  от  пыли,  установить  плиту  в  отверстие,  установить

перпендикулярно крепящие лапки и завернуть шурупы до упора,



щель между настольной плитой и стеклом, лучше всего заполнить силиконом (рис. В).

Рис. А

1   -  крепежная лапка

2   -  шуруп

3   -  доска стола

4   -  рабочая плита

1

2

3

4

600

483

+1

50

556

40

40

(min)

(min)

575

505

45
