                29

INSTALAREA

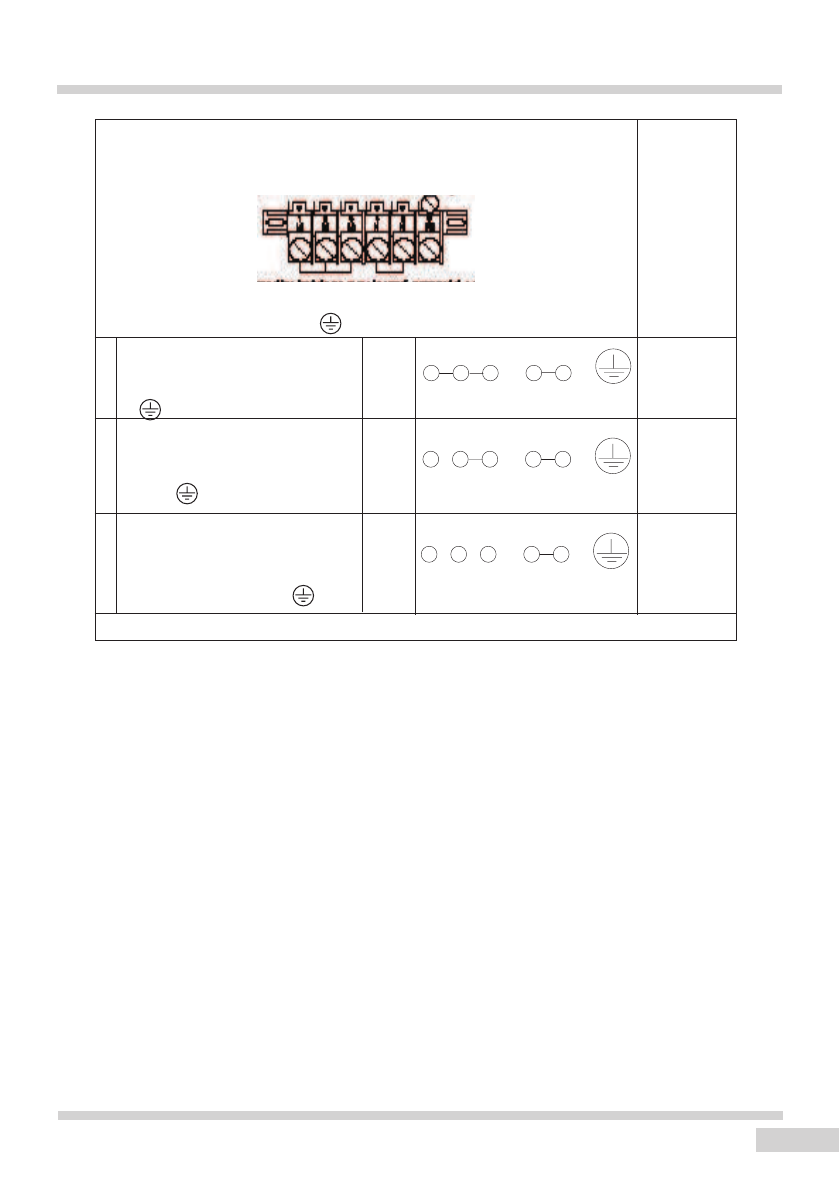

Schema conectărilor posibile

Menţiune!

 Tensiunea elementelor de încălzire 230 V

1

2

3

În  reţeaua  230V  cu  o  fază  conecta-

rea  cu  zeroul  funcţionabil.  Rampa

care  conectează  fixatoarele 1-2-3 şi

fixatoarele 4-5, iar firul de siguranţă
la

.

În  reţeaua  400/230V  cu  două  faze,

conectarea  cu  zeroul  funcţionabil.

Rampa  care  conectează  fixatoarele

2-3 şi fixatoarele 4-5, iar firul de sigu-

ranţă la

.

În  reţeaua  400/230V  cu  trei  faze,

conectarea  cu  zeroul  funcţionabil.

Rampa  care  conectează  fixatoarele

4-5. Fazele consecutiv 1-2-3. Zeroul la

4-5, iar firul de siguranţă la

.

1/N-

~

2/N-

~

3/N-

~

OWY

3X 4 mm

2

OWY

4X 2,5 mm

2

OWY

5X 1,5 mm

2

L1=R, L2=S, L3=T, N= fixatorul firului neutru, PE= fixatorului firului de siguranţă

Menţiune!

 Fiecare conexiune trebuie să fie conexată cu firul

de siguranţă cu fixatorul        PE

Tipul  firului

de

conexiune

recomandat

1

L1

N

2

4

3

PE

5

1

L1

L2

N

2

4

3

PE

5

1

L1

L2

N

2

4

3

PE

5

L3
