7 ПОДКЛЮЧЕНИЕ

Стол должен подключаться квалифицированным электриком, в соответствии с

действующими нормами и правилами.

При  первоначальном  подключении  стола  необходимо  выключить  подсветку

на вытяжке, местные подсветки и т.п., для успешного тестирования электронной

системы управления стола, которая длится приблизительно 3 секунды после подачи

питания на стол. После того,как тестирование закончено, освещение и подсветки

могут работать в обычном режиме.

Самовольно  и  неправильно  подключенный  стол  не  обеспечит  надёжную  и

безопасную работу, что может привести к несчастному случаю.

Подключение розетки (вид спереди)

Вилка и сетевой шнур после установки прибора

должны быть доступны для обеспечения воз-

можности отключения и не должны подвергать-

ся нагреву. Отключение также может осущест-

вляться с помощью встроенного в стационарную

проводку выключателя, в соответствии с прави-

лами по электротехническому монтажу.

Не допускается размещать прибор так, чтобы

розетка находилась над рабочей зоной.

1.  клемма провода фазы,
2.  клемма нулевого провода,
3.  клемма заземления.

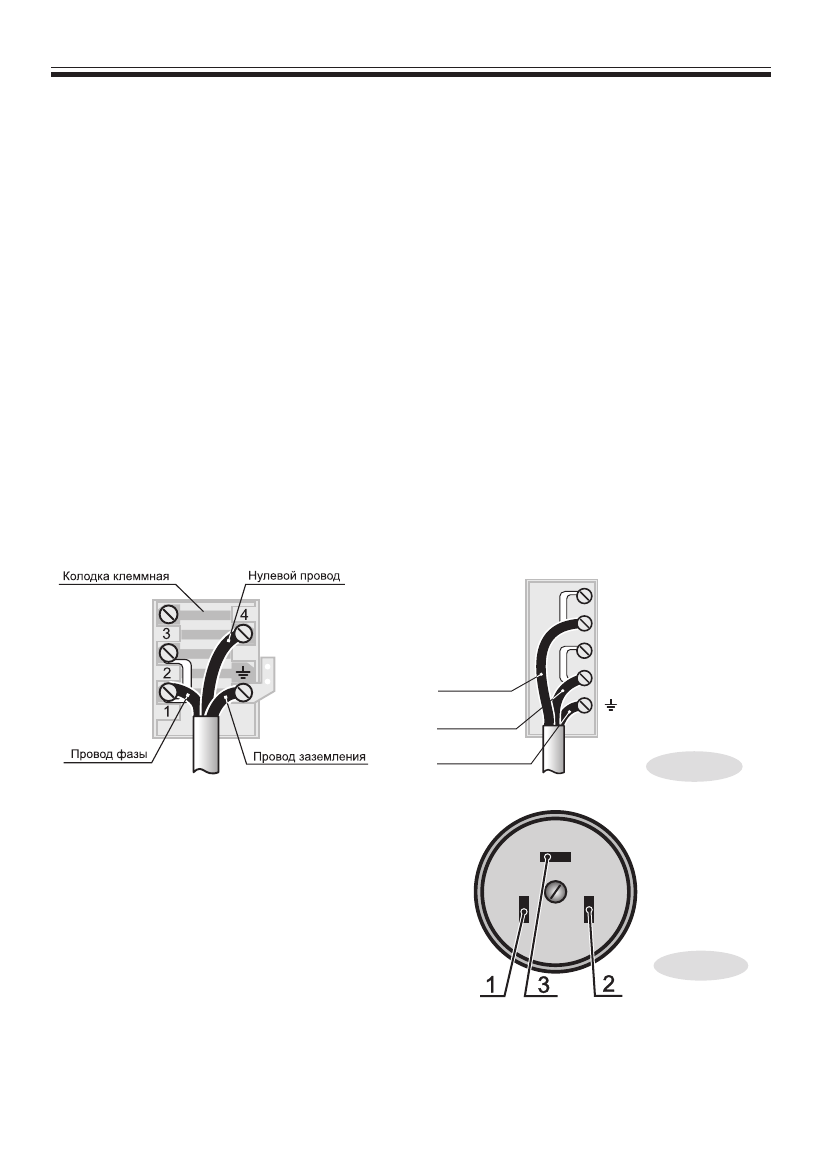

Рис.26

Схема подключения шнура питания к cтолу

Стол имеет шнур питания с вилкой и комплектуется присоединительной

розеткой. Схема электрических соединений выполнена для однофазной сети,

напряжением 220 В,  ~ 50 Гц.

Розетку установить из комплекта поставки стола. Подключение должно быть

выполнено согласно схем, показанных на рисунках 25 и 26.

ВНИМАНИЕ!

  НЕ  ДОПУСКАЕТСЯ  ИСПОЛЬЗОВАНИЕ  ВИЛКИ  И  РОЗЕТКИ

РАЗНЫХ ИЗГОТОВИТЕЛЕЙ.

Рис.25

СН4232

СН4232 К1, СН4232 К12

N2

N1

L2

L1

Провод фазы

Нулевой провод

Провод заземления
